Welkom bij XFEM4U
XFEM4U is het gereedschap voor alle ingenieurs.
Met XFEM4U kunt u snel en eenvoudig de geometrisch lineaire of geometrisch niet-lineaire krachtenverdeling in uw constructie bepalen. Het programma is zeer gebruiksvriendelijk, modern en zeer snel.
XFEM4U heeft een volledig geïntegreerde staal- en houtmodule, waarin de staal- en houtconstructie ook worden getest volgens EN1993 en EN1995.
XFEM4U creëert een uitgebreid en leesbaar berekeningsrapport in RTF- of PDF-formaat. XFEM4U creëert een volledig transparant berekeningsrapport, op deze manier kunt u als ingenieur de geproduceerde berekening handmatig en eenvoudig controleren.
Voor de staal- en houtmodule betekent dit dat alle toegepaste formules volledig geschreven worden weergegeven inclusief de werkelijke parameters. Dit geeft u inzicht in de berekening, en hierdoor zal elke inspecterende autoriteit uw berekening zonder enig probleem accepteren, aangezien het rapport voor iedereen duidelijk is.
Menu

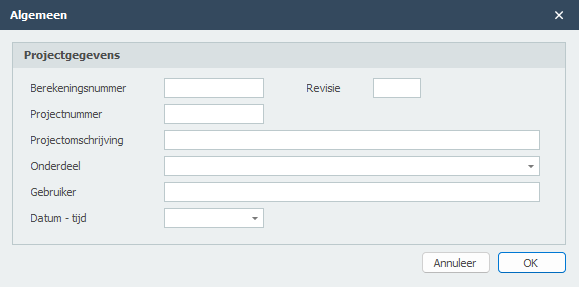

- Projectgegevens
- Voorbeeld

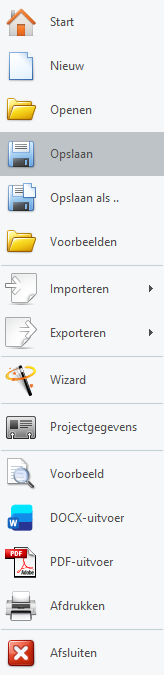

- Back-up Bestanden
- Export / Import:
- SNDF
- DXF
- IFD
- TXT
- XML
- XFEM4U Import
- IDEAStatiCa
Linten
- Aanpak
- Navigeren in 3D
- Sneltoetsen
- Dokbare Vensters / Verplaatsbare Tabellen
- Afmetingen Wijzigen
- Balkrooster Beton
Algemeen
Geometrie
- Balken / Starre Verbindingen
- Profielen
- Vloeren / Platen

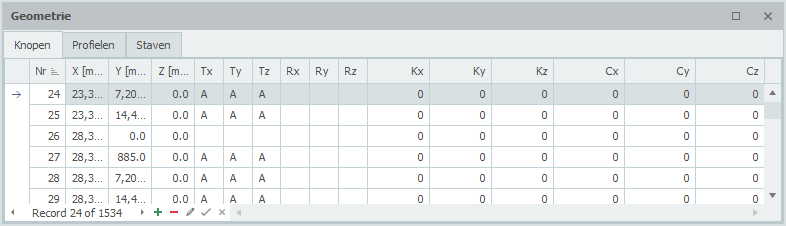

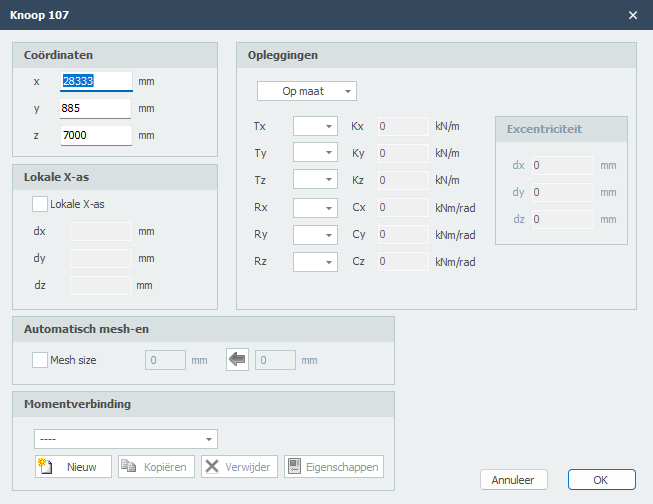

- Knooppunten
- Verbindingen
- Hulplijnen

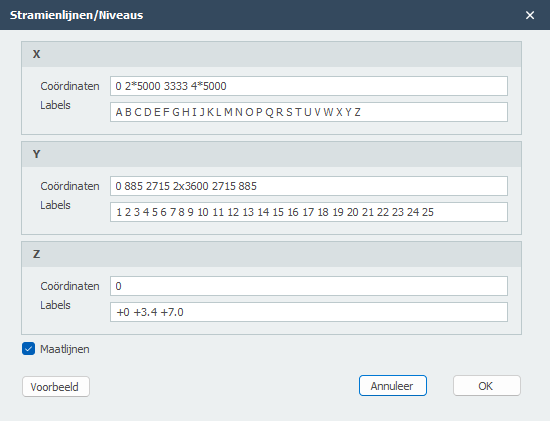

- Rasterlijnen / Niveaus
- Buitenpanelen

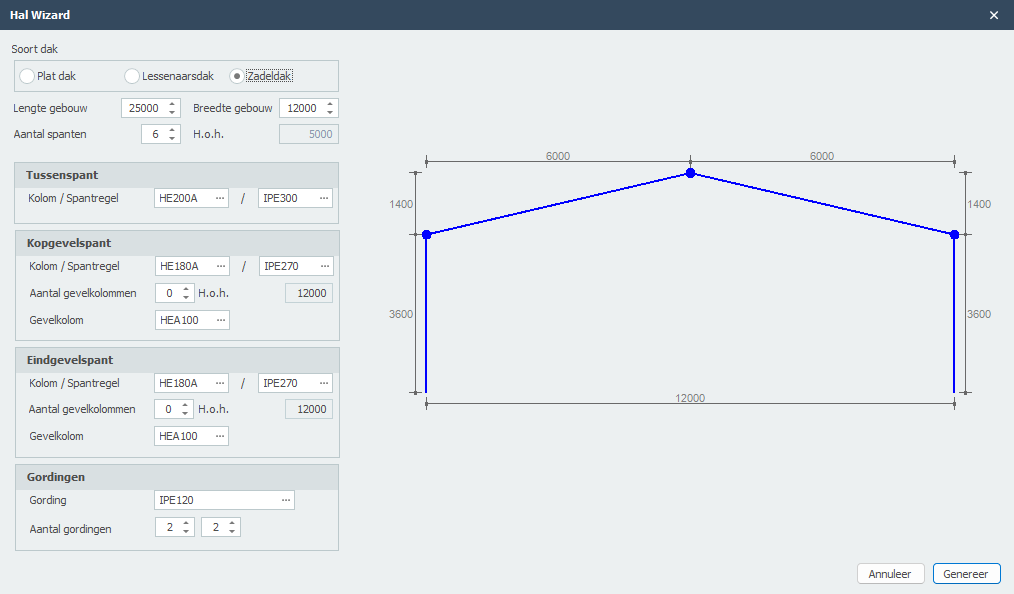

- Wizard
- Intern Scharnier in een Balk
Belastingen

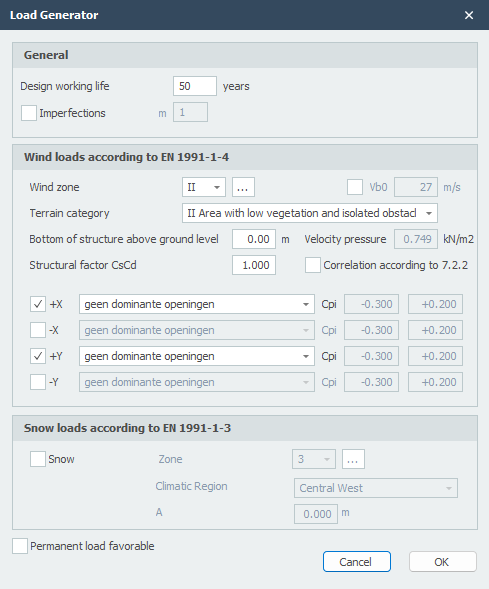

- Belastinggenerator
- Belastinggevallen

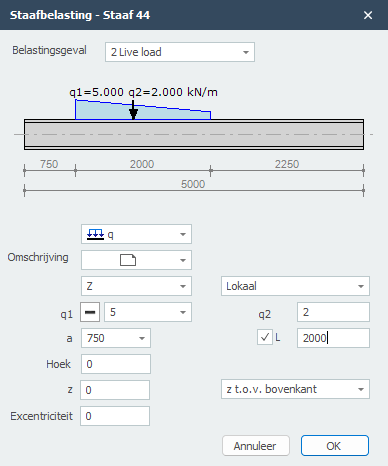

- Balkbelastingen
- Knooppuntbelastingen

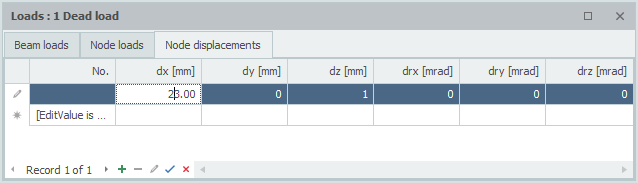

- Knooppuntverplaatsingen
- Oppervlaktebelastingen
- Belastingcombinaties
- Volgorde Belastingcombinaties
Bewerken
Weergave
Resultaten
Toewijzen
Toewijzen - Algemeen
Toewijzen - Knooppunten
Toewijzen - Balken
- Profielsectie
- Balk Vrijgaven
- Lokale As
- Belastingoverdracht Optie
- Balk Invoegpunt
- Kipstabiliteit

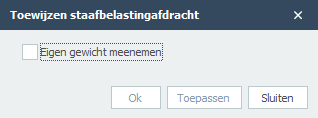

- Eigen Gewicht
Toewijzen - Platen
Selecteren
Selecteren - Algemeen
- Alles Selecteren
- Selectie Omkeren
- Selectie Wissen
- Vorige Selectie Ophalen

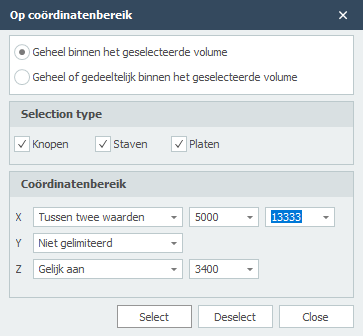

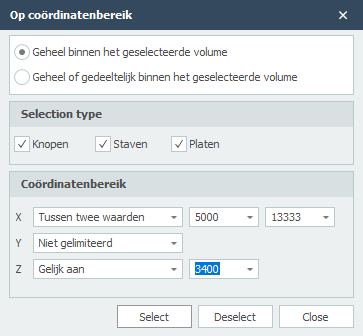

- Op Coördinaatbereik
- Alle Losse Knooppunten

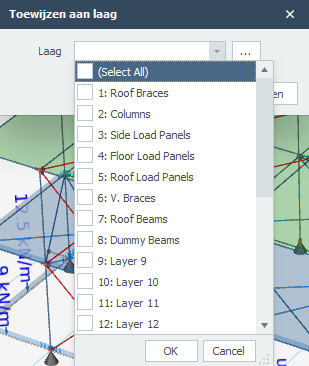

- Op Laag
Selecteren - Knooppunten
Selecteren - Balken
- Alle Balken Selecteren

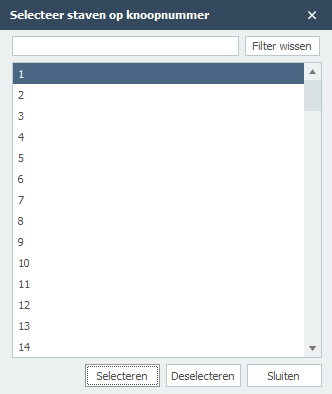

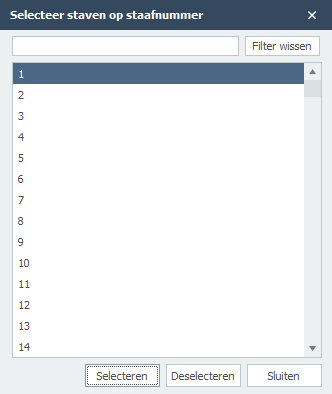

- Op Nummer

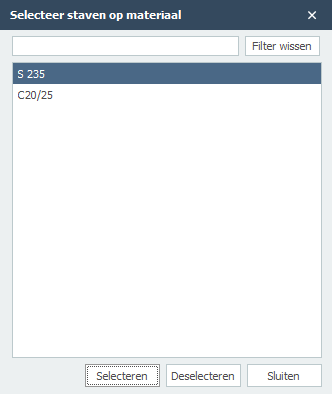

- Op Materiaal
- Op Profielsectie
- Evenwijdig aan
- Verbonden met Knooppunten
- Verbonden met Balken
- Op Vlak
- Alleen Trek
- Starre Verbinding
- Dummy
Selecteren - Platen
Selecteren - Belastingpaneel
Video Tutorial
Linten
Werkwijze
XFEM4U heeft een zeer gebruikersvriendelijk en intuïtieve ‘user interface ’. Deze eigentijdse ‘user interface ’ zorgt voor een snelle invoer. Je zult ervaren hoe eenvoudig en ook hoe plezierig het is om met XFEM4U te werken.
Je kunt jouw constructie volledig grafisch en/of via tabellen invoeren. Het maakt niet uit! Ook kun je tussentijds wisselen tussen grafische invoer en tabellarische invoer.
Knopen, Opleggingen, Lokaal assenstelsel
Staven
Belastingen, Belastingsgevallen, Staafbelastingen, Knoopbelastingen, Knoopverplaatsingen Vlakbelasting
Navigeren in 3D

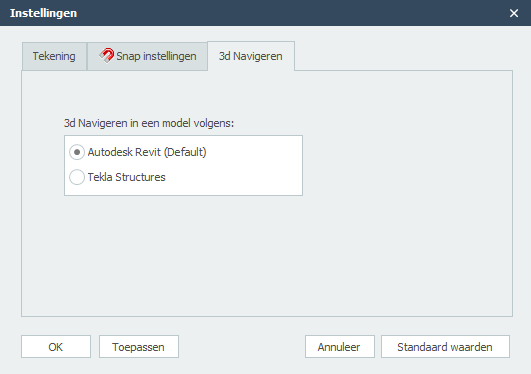

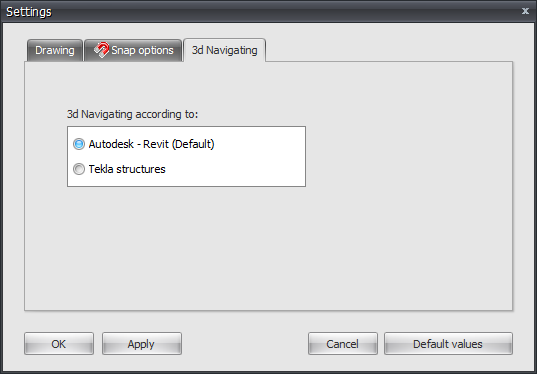

Voor het navigeren in jouw 3D model worden 2 gangbare methoden ondersteund. Je kunt instellen welke je wilt gebruiken in Instellingen & Handleiding > Instellingen > Navigeren tabblad.
Navigatiemethoden
Methode 1: Autodesk Revit Stijl (Standaard)
| Actie | Bediening |
|---|---|
| In-/uitzoomen | Muiswiel |
| Verslepen | Muiswiel indrukken + slepen |
| Draaien | Muiswiel + SHIFT indrukken + slepen |
Methode 2: Tekla Structures Stijl
| Actie | Bediening |
|---|---|
| In-/uitzoomen | Muiswiel |
| Verslepen | Muiswiel indrukken + slepen |
| Draaien | Muiswiel + CTRL indrukken + slepen |
3D Muis Ondersteuning

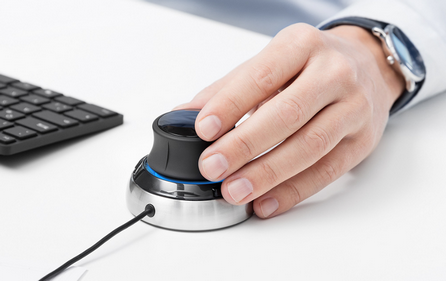

XFEM4U ondersteunt ook het gebruik van een 3D muis (van bijvoorbeeld 3Dconnexion) waarmee je nog makkelijker en sneller werkt.
Toetsenbordsnelkoppelingen
Het is ook mogelijk om met toetsenbordsnelkoppelingen te werken. Bijna alle commando's kunnen nu worden aangeroepen met 2 letters, net zoals in Autocad - Revit.
De twee letters, vaak een afkorting van het commando (zoals BE voor "Balk toevoegen" of LQ voor "Balkbelasting Q toevoegen"), maken het logisch en snel om te leren, zelfs voor beginners. We hebben die snelkoppelingen al voor je gemaakt. En je kunt het menu of de letters KS ("Keyboard Shortcuts") gebruiken om die lijst met snelkoppelingen te tonen.
Met toetsenbordsnelkoppelingen hoef je niet voortdurend je hand van het toetsenbord naar de muis te bewegen. Dit bespaart elke keer enkele seconden, wat opgeteld uren aan tijdsbesparing oplevert op een werkdag.
Let op dat je om het laatste tekencommando te herhalen gewoon op de Enter-toets of de spatiebalk drukt zoals in AutoCAD, of op de F4-toets zoals in MS Word. Dit is super handig omdat je vaak snel het tekenen van bijvoorbeeld een nieuwe balk wilt herhalen. Het grote voordeel is dat je je muis niet naar de functie in het lintmenu hoeft te bewegen, zodat je je model nog gemakkelijker en sneller kunt invoeren.
Algemeen
| Snelkoppeling | Beschrijving |
|---|---|
| KS | Toont dit overzicht van Toetsenbordsnelkoppelingen |
| Ctrl+Z | Ongedaan maken |
| Ctrl+Y | Opnieuw |
| Return / Enter / Spatiebalk / F4 | Herhaalt het laatste commando |
| Escape | Onderbreken |
Bestand
| Snelkoppeling | Beschrijving |
|---|---|
| Ctrl+N | Nieuw bestand |
| Ctrl+O | Bestand openen |
| Ctrl+S | Bestand opslaan |
| Ctrl+P | Bestand afdrukken |
| PV | Voorbeeld |
Geometrie
| Snelkoppeling | Beschrijving |
|---|---|
| BE | Balk / Voegt een balk toe aan het model |
| NO | Knoop / Voegt een knoop toe aan het model |
| PL | Plaat / Voegt een plaat toe aan het model |
| LI | Lijn / Voegt een lijn toe aan het model |
| PA | Paneel / Voegt een paneel toe aan het model |
| GR | Raster / Wijzigt rasterlijnen in het model |
| HI | Scharnier / Voegt een scharnier toe aan een balk |
| SP | Oplegging Scharnierend / Voegt een scharnierende oplegging toe aan het model |
| SF | Oplegging Ingeklemd / Voegt een volledig ingeklemde oplegging toe aan het model |
| SX | Oplegging Rol-X / Voegt een rol x-oplegging toe aan het model |
| SY | Oplegging Rol-Y / Voegt een rol y-oplegging toe aan het model |
| SS | Oplegging Veer-Z / Voegt een z-veer oplegging toe aan het model |
| TG | Tabellen Geometrie / schakelt tussen Tonen en Verbergen van geometrietabellen |
Belastingen
| Snelkoppeling | Beschrijving |
|---|---|
| LG | Belastinggenerator / Start de belastinggenerator |
| LQ | Belasting Q / Voegt een verdeelde belasting toe op een balk |
| LP | Belasting Punt / Voegt een puntbelasting toe op een balk |
| LM | Belasting Moment / Voegt een momentbelasting toe op een balk |
| LN | Belasting Knoop / Voegt belastingen toe op een knoop |
| LS | Belasting Oppervlak / Voegt een oppervlaktebelasting toe aan het model |
| GL | Genereer Plaatbelasting / Genereert oppervlaktebelasting op een plaat |
| TL | Tabellen Belastingen / Schakelt tussen Tonen en Verbergen van belastingtabellen |
| TC | Tabellen Gevallen/Combinaties / Schakelt tussen Tonen en Verbergen van tabellen |

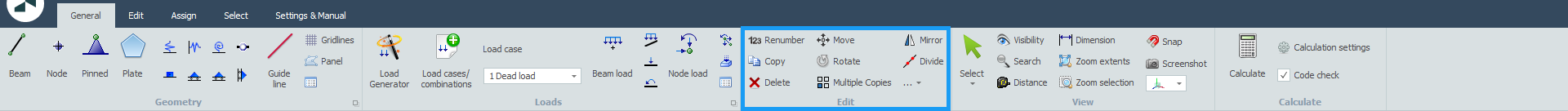

Bewerken / Wijzigen
| Snelkoppeling | Beschrijving |
|---|---|
| Ctrl+M / MV | Verplaatsen / Verplaatst geselecteerde element(en) |
| Ctrl+C / CO / CC | Kopiëren / Kopieert geselecteerde element(en) |
| RO | Roteren / Roteert geselecteerde element(en) rond een as |
| MC / AR | Multi Kopiëren / Arrays / Maakt een lineaire of radiale array van geselecteerde element(en) |
| MR / MM | Spiegelen / Keert de positie van geselecteerde element(en) om met een geselecteerd spiegelvlak |
| DE / Del-toets | Verwijderen / Verwijdert geselecteerde element(en) |
| MA | Matchen / Past alle balkeigenschappen aan aan een andere balk |
| PP / P | Eigenschappen / Opent het eigenschappendialoog van geselecteerde element(en) |
| SL | Splitsen / Verdeelt geselecteerde balk(en) bij geselecteerde knoop/knopen |
| EX | Verlengen / Verlengt geselecteerde balk(en) en lijn(en) |
| DV | Verdelen / Genereert knopen op geselecteerde balk(en), verdeeld langs balkas |
| IS | Kruispunten / Genereert knopen op kruispunten van geselecteerde balk(en) en lijn(en) |
| BO | Balkoriëntatie / Wisselt start- en eindknoop van geselecteerde balk(en) |

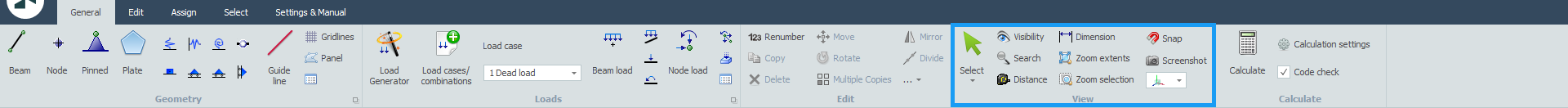

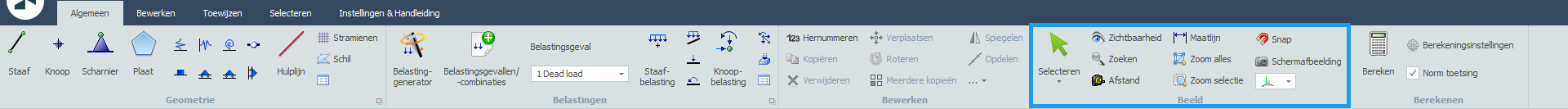

Weergave

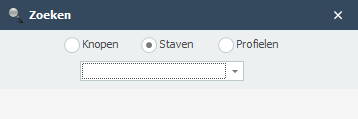

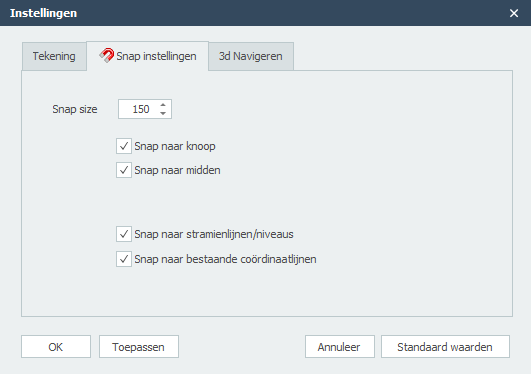

| Snelkoppeling | Beschrijving |
|---|---|
| Ctrl+A | Alles selecteren |
| S | Vorige selecteren – Herhaalt vorige selectie |
| SR / FR | Zoeken – Opent zoekdialoog |
| VV | Zichtbaarheid – Schakelt tussen Selectie markeren en Alles tonen |
| MD | Afstand meten – Meet afstanden met een meetlint |
| VS | Visuele stijl – Schakelt tussen Render en Draadframe (Solid en Line modus) |
| DL / DI | Maatlijn – Voegt maatlijn toe aan het model |
| SD | Snapafstand – Stelt de snapafstand in |
| PS | Print Screen – Maakt een screenshot |
| ZE | Zoom Uitbreiden – Zoomt zodat alle elementen in beeld passen |
| ZS | Zoom Selectie – Zoomt zodat alle geselecteerde element(en) in beeld passen |
Berekenen
| Snelkoppeling | Beschrijving |
|---|---|
| CA | Berekenen – start analyse |
| CS | Berekeningsinstellingen – Toont alle berekeningsinstellingen |
Dokbare vensters / verplaatsbare tabellen
Changing Dimensions
Function: Modify dimensional properties of elements. Operation: Edit and update dimensions of structural elements including lengths, heights, and spacing.

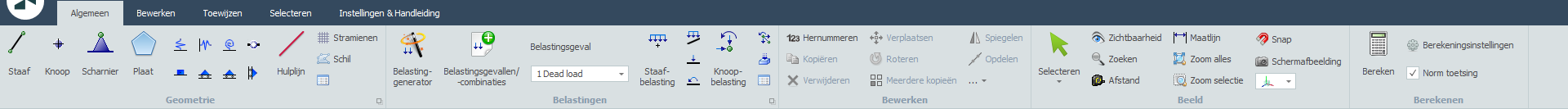

Algemeen
Geometrie
Geometrie
De sectie Geometrie bevat alle gereedschappen voor het maken en wijzigen van de structurele modelgeometrie inclusief balken, profielen, platen, knopen en verbindingen.
Hoofdfuncties
Raster en indeling
- Rasterlijnen / Niveaus - Definieer rasterlijnen en niveaus voor constructiereferentie
Knopen en steunpunten
- Knopen - Maak en bewerk structurele knopen
- Steunpunten - Definieer steunpuntcondities

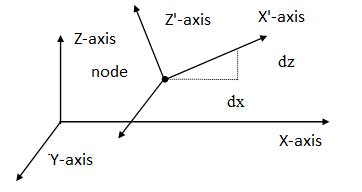

- Lokaal coördinatensysteem - Stel lokale coördinatensystemen in voor knopen
- Scharnier in balk - Voeg scharnieren in balken in
Structurele elementen
- Balken - Maak en bewerk balkelementen
- Platen / Vloeren - Definieer plaat- en vloerelementen
Overzicht

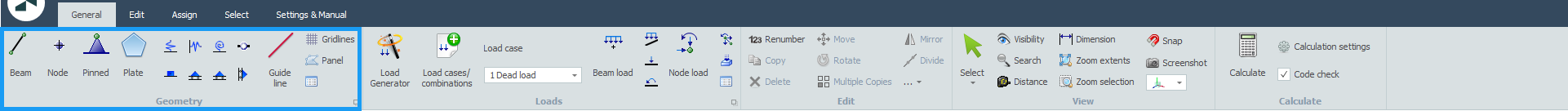

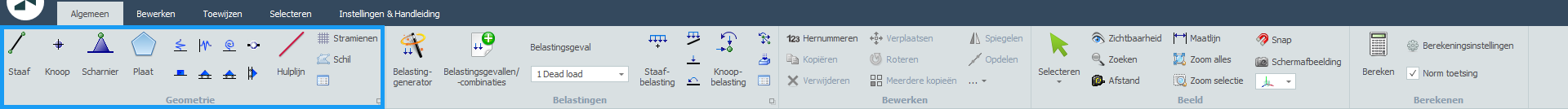

Het lint Geometrie biedt alle essentiële gereedschappen voor het bouwen van je structurele model:
- Knopen maken en hun posities definiëren
- Balken tekenen tussen knopen
- Platen en vloeren toevoegen
- Steunpuntcondities instellen
- Lokale coördinatensystemen definiëren
- Rasterlijnen beheren voor nauwkeurige modellering
Gerelateerde onderwerpen
Balken / Starre Verbindingen

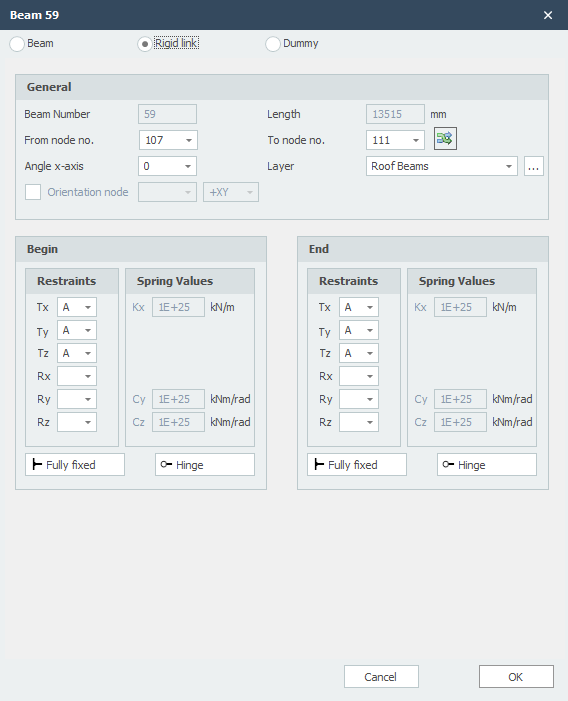

Balken / Starre verbindingen
In het grafische scherm kunnen balken heel eenvoudig worden toegevoegd door ze te tekenen. Selecteer dit item in de functiebalk:
Balken worden getekend als een 'polylijn' zoals je het kent van AutoCAD. De beginknoop van een volgende balk is de eindknoop van de laatst getekende balk.
Het is mogelijk, maar niet noodzakelijk, om knopen te tekenen voordat je de balken invoegt. Je kunt ook beginnen met het tekenen van de balken; op deze manier worden de knopen automatisch ingevoegd.

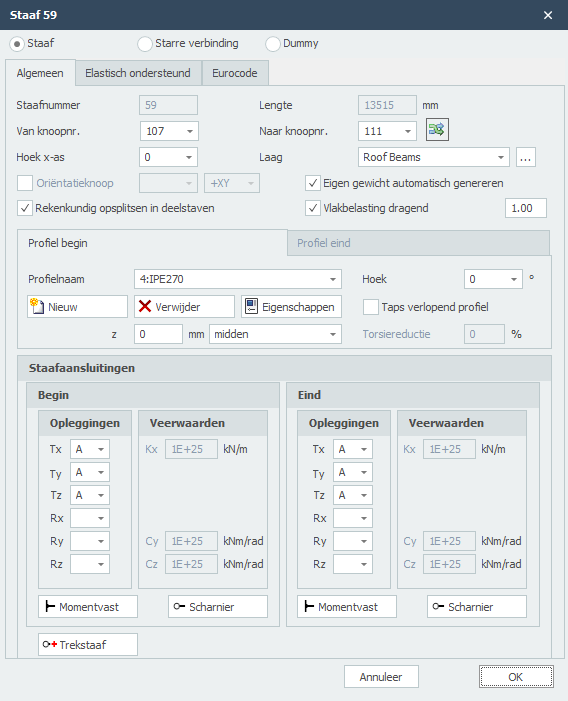

Wanneer je je eerste balk tekent, verschijnt het hieronder getoonde dialoogvenster. In dit venster kun je onder andere de balkverbindingen en het profiel van de balk invoegen. Gebruik de escape-toets of klik met de rechtermuisknop om het tekenen van de balken te beëindigen.
Balken tekenen
Terwijl je een balk tekent, verschijnen hulplijnen (horizontaal en verticaal) verbonden met de eerder ingevoegde knopen. Vaak heeft de knoop, waarnaar je de balk wilt tekenen, dezelfde x- of y- of z-waarde als de vorige. Op deze manier is het eenvoudig om knopen in te voegen. Uiteraard kun je de coördinaten achteraf numeriek aanpassen of door de knoop te verplaatsen.
Tijdens het tekenen van een nieuwe balk verschijnt een maatlijn parallel aan de balk in een van de hoofdrichtingen x, y of z. Je kunt, net zoals je het kent van AutoCAD, direct de afstanden numeriek invoeren door de waarde/waarden vanaf je toetsenbord in te voeren. Er zijn 3 mogelijkheden voor het tekenen van een balk:
1. Een balk tekenen met een bekende lengte in een van de hoofdrichtingen
De waarde verschijnt in de maatlijn. Hier kun je de afstand intypen. Door gebruik van de enter-toets wordt de invoer afgesloten en wordt de balk met die lengte toegevoegd.
2. Een balk tekenen met relatieve Cartesiaanse coördinaten (dx, dy, dz)
Eerst voer je de afstand in x-richting in. De waarde verschijnt in de maatlijn. Daarna typ je een puntkomma ";" en de afstand in y-richting. De waarde verschijnt in een tweede invoerveld. Vervolgens typ je een puntkomma ";" en de afstand in z-richting. De waarde verschijnt in een derde invoerveld. Door gebruik van de enter-toets wordt de invoer afgesloten en wordt de balk toegevoegd.
3. Invoer van relatieve of absolute Cartesiaanse coördinaten

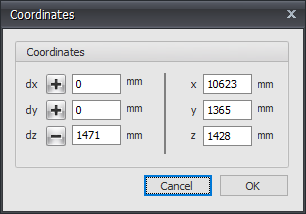

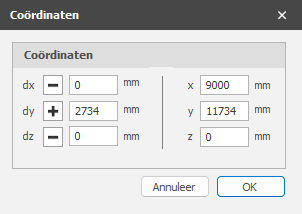

Druk op de spatiebalk en het onderstaande dialoogvenster verschijnt. Hier kun je relatieve coördinaten of absolute coördinaten direct invoeren.
Op deze manier kun je snel je constructie invoeren.

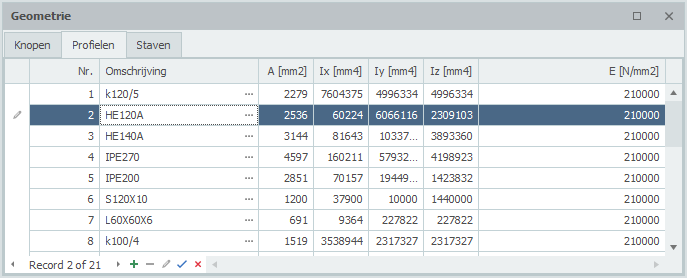

Profielselectie

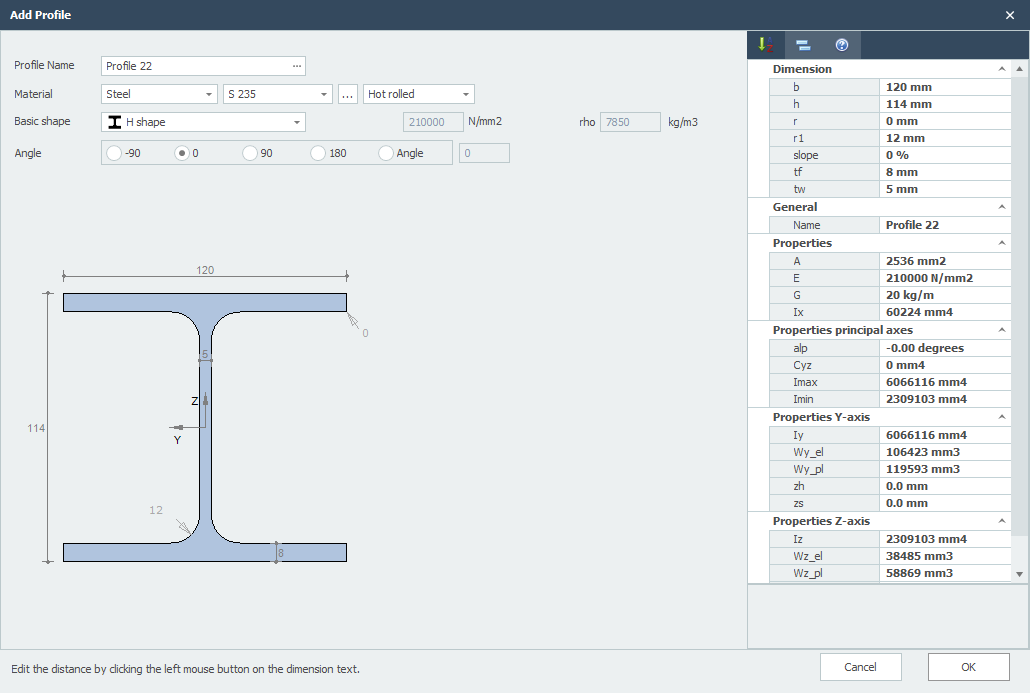

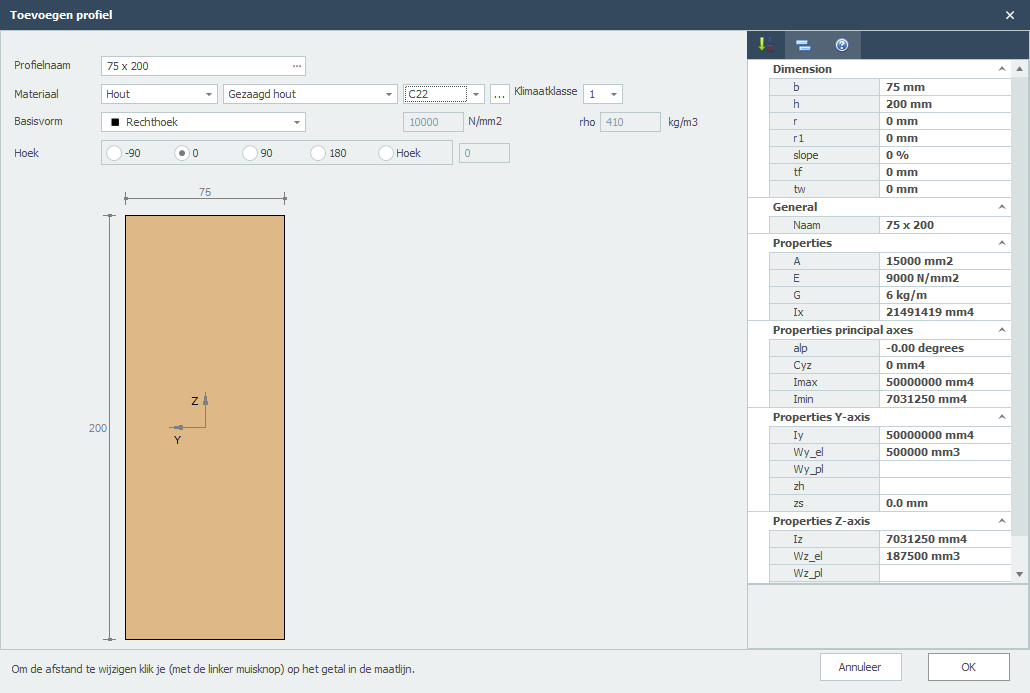

Wanneer je voor de eerste keer een balk tekent, moet een profiel worden gekozen/ingevoegd. Er wordt gevraagd wat voor soort profiel je wilt toevoegen. Ook wanneer je een nieuw profiel invoegt, wordt er gevraagd welk soort profiel je wilt toevoegen.

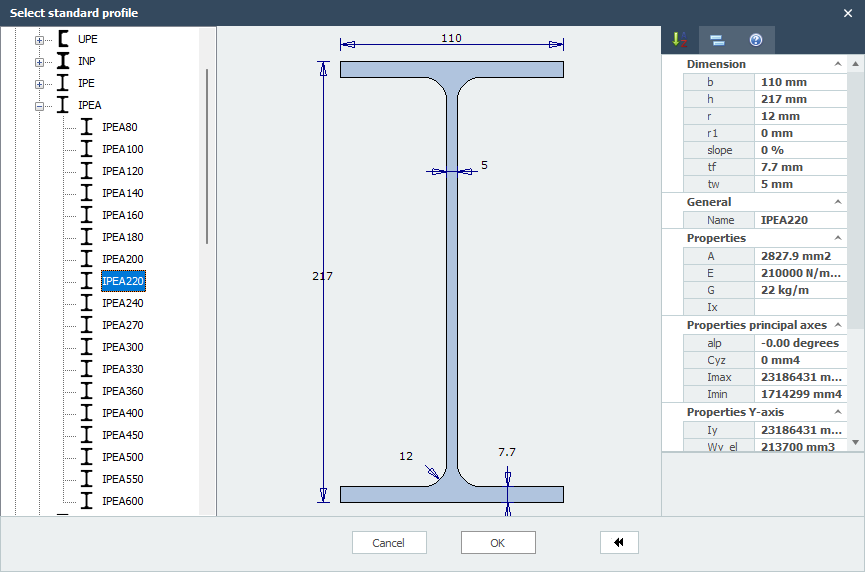

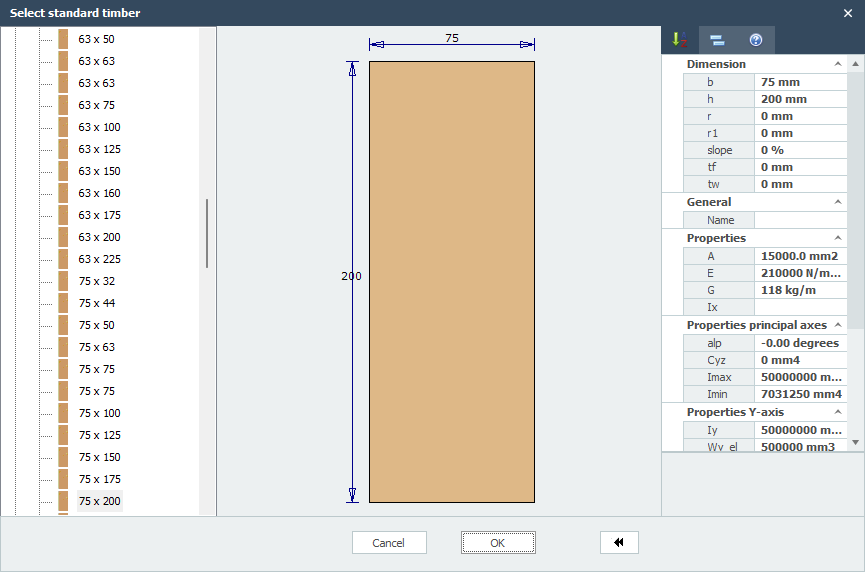

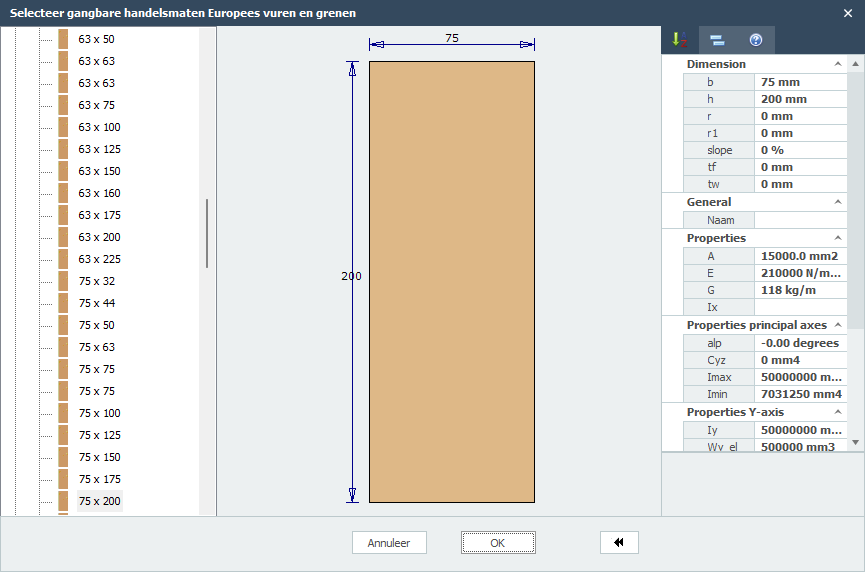

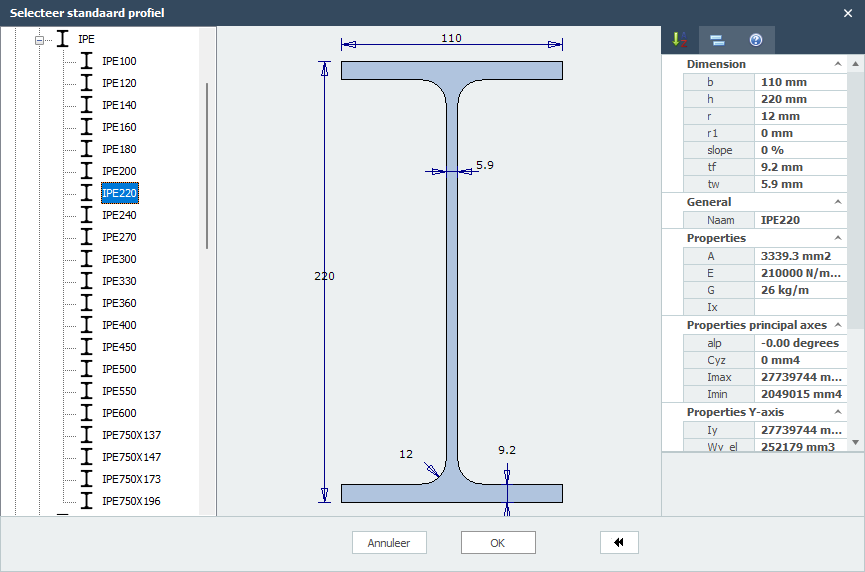

Vervolgens wordt het volgende dialoogvenster van de profielen getoond. Zie Profielen
Een balk wijzigen

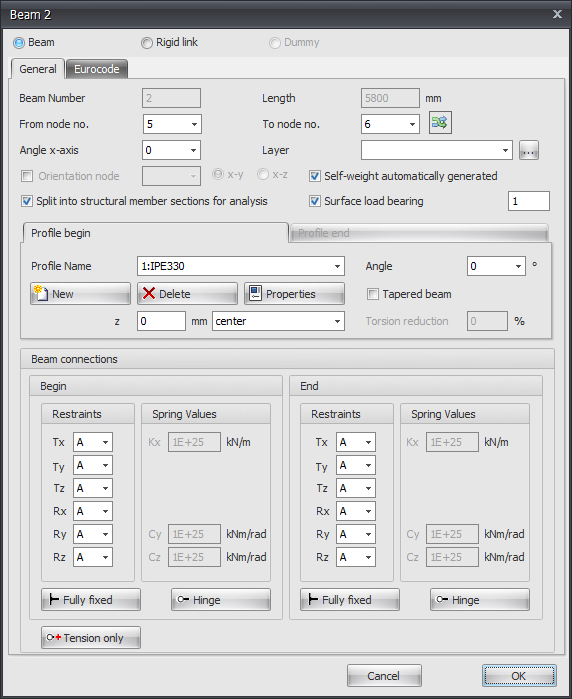

Het wijzigen van een balk is mogelijk door op de balk te klikken met de linkermuisknop, en vervolgens eigenschappen te kiezen door te klikken met de rechtermuisknop. Er is een eenvoudigere manier, namelijk een dubbelklik op de balk. Hierdoor wordt het volgende dialoogvenster geopend.
Gerelateerde onderwerpen
Algemeen

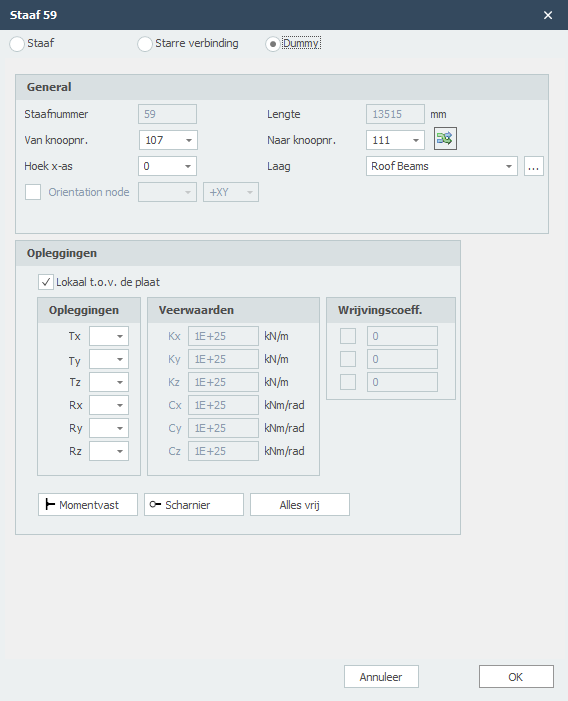

Balknummer
Het nummer van de balk.
Lengte
De lengte van de balk in mm.
Van knoopnr.
Het nummer van de beginknoop.
Naar knoopnr.
Het nummer van de eindknoop.
Balkoriëntatie omklappen
Door gebruik van deze functie kun je de balkoriëntatie omdraaien. De begin- en eindknoop worden omgewisseld.
Hoek x-as
De hoek waarin het lokale coördinatensysteem kan roteren rond de x-as.
De rechtsom richting is positief.
Laag
Balken kunnen optioneel in lagen worden getekend. Dit komt overeen met de functionaliteit van AutoCAD. De lagen kunnen zichtbaar of onzichtbaar worden ingesteld (aan/uit). Je kunt de namen van de lagen aanpassen. Zie Weergaveopties
Oriëntatieknoop

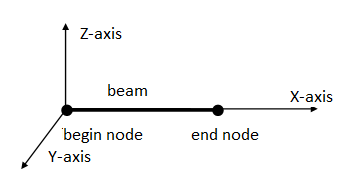

Het nummer van de oriëntatieknoop. Dit is een knoop in het lokale x-y vlak of in het x-z vlak.
Splitsen in structurele elementsecties voor analyse
Instelling of voor analyse de balk moet worden gesplitst in meerdere deelbalken wanneer knopen op de balk worden gevonden. Deze functie is standaard ingeschakeld.
Automatisch eigengewicht van de balk genereren
Instelling of het eigengewicht van de balk moet worden gegenereerd. Deze functie is standaard ingeschakeld.
Oppervlaktebelasting dragend
Instelling of de balk de oppervlaktebelasting draagt of niet. Ook een correctiefactor waarmee de balkbelastingen gegenereerd uit de oppervlaktebelastingen respectievelijk worden verhoogd of verlaagd, om rekening te houden met de statische onbepaaldheid van de opgelegde plaat. Zie Oppervlaktebelastingen.
Profielnaam
Hier kies je het profieltype.
Hoek
De hoek van het profiel. Dat is de hoek ten opzichte van het lokale coördinatensysteem. Normaal is dit nul graden. Wanneer je bijvoorbeeld de kolom geroteerd wilt invoeren (dus belast op zijn zwakke as) vul je 90 graden in.
Profielbeheer

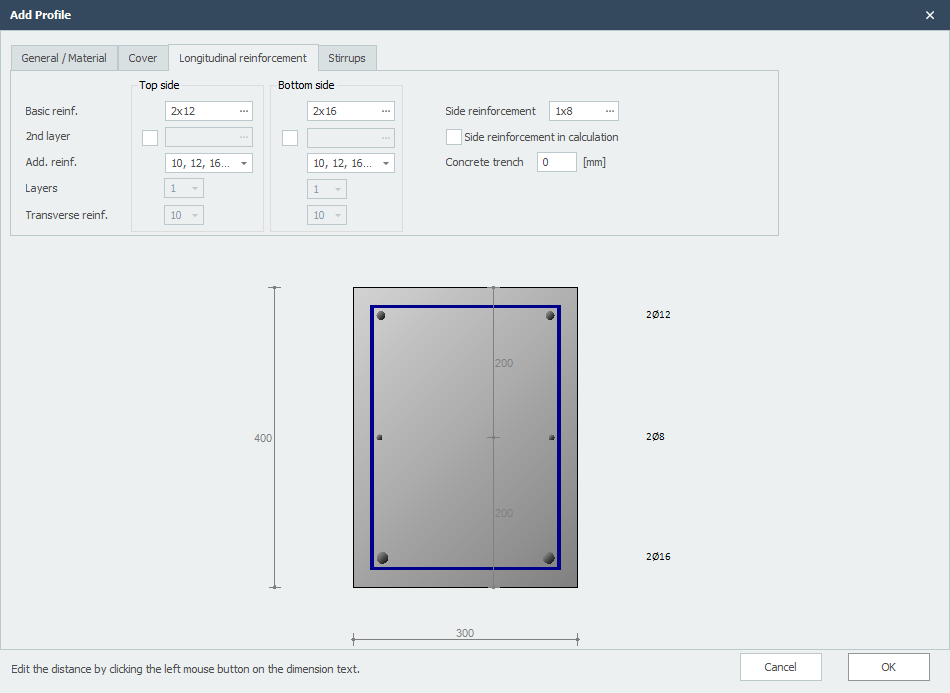

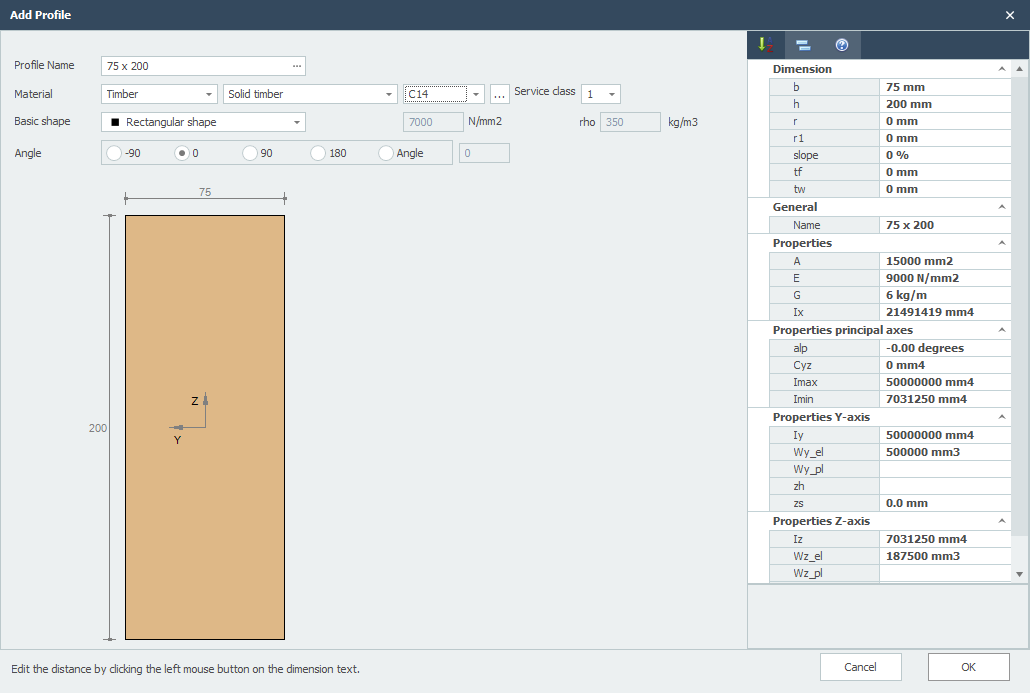

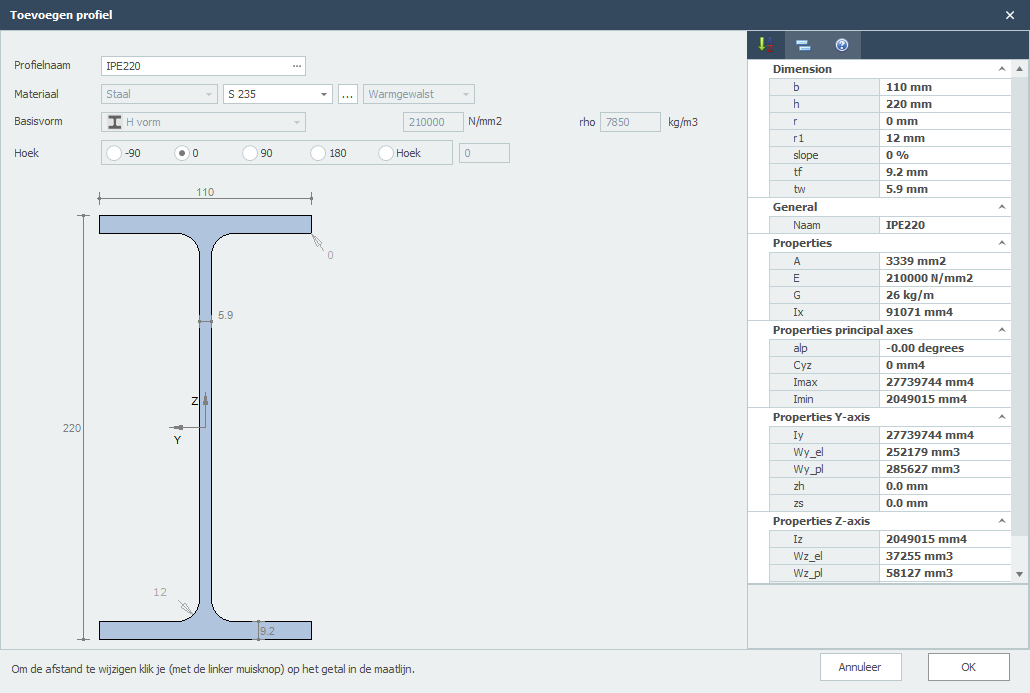

Je kunt ook nieuwe profielen toevoegen en profielen verwijderen. Kies voor Eigenschappen wanneer je de profielgegevens wilt aanpassen en/of een ander standaard profieltype uit de profielendatabase wilt selecteren.
Bij elk nieuw profiel wordt gevraagd wat voor soort profiel je wilt toevoegen.
Tapse balk
Je kunt optioneel een tapse balk (Niet-prismatische balk) invoeren. Het tabblad "Profiel eind" wordt geactiveerd. Hier kun je het 2e profiel aan het einde van de balk invoeren. Let op! De basisvorm van de profielsdoorsnede (H-, U-, L-vorm, enz.) moet overeenkomen met die van het profiel aan het begin van de balk.
Voor berekeningsachtergrond.
z
Hiermee wordt het profiel georiënteerd ten opzichte van de schematische lijn. (De schematische lijn is de lijn van de beginknoop naar de eindknoop)
z is de afstand in de lokale z-richting tussen de schematische lijn en de referentielijn van het profiel. De referentielijn van het profiel wordt standaard in het midden getoond, maar kan worden ingesteld op boven, midden of onder.
Torsiereductie
Percentage waarmee de torsiestijfheid van de balk wordt gereduceerd. Specifiek voor betonnen balkroosters is het toegestaan om de torsiestijfheid te reduceren in geval van compatibiliteitstorsie. Daardoor is het optredende torsiemoment lager, en is er minder torsiewapening nodig. (beugels en langswapening)

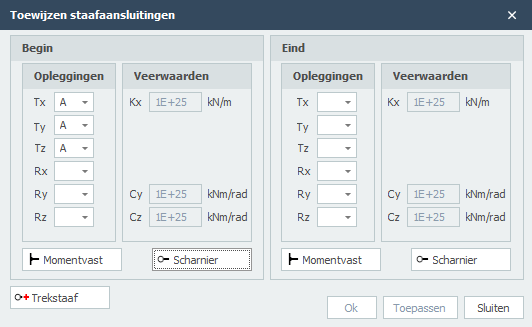

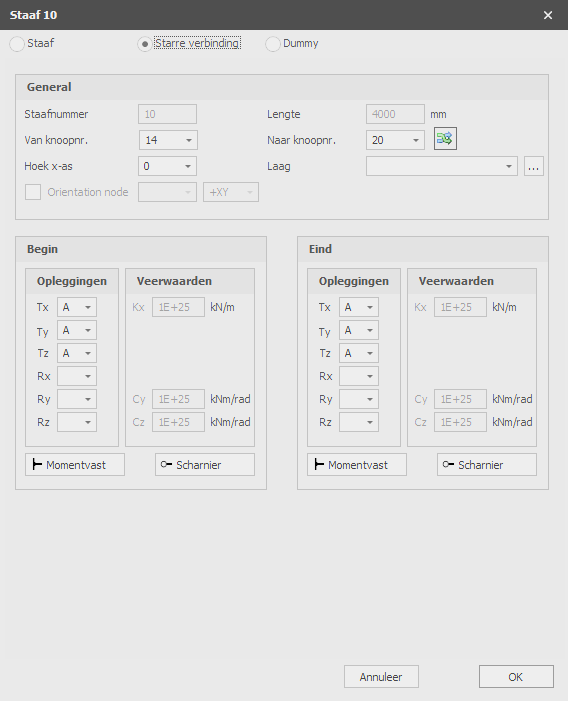

Balkverbinding begin en eind
Hier voer je in hoe de balk is verbonden bij de beginknoop en bij de eindknoop. Er zijn meerdere opties.
Je kunt gebruik maken van de meest voorkomende / standaard verbindingen:
Volledig vast
Tx=A(Absoluut), Ty=A, Tz=A, Rx=A, Ry=A, Rz=A. (Dat is de standaardinstelling)
Scharnier
Tx=A, Ty=A, Tz=A. Er is geen overdracht mogelijk tussen momenten, alleen dwarskracht en normaalkracht.
Alleen trek
Dit werkt hetzelfde als een scharnieroplegging, het enige verschil is dat trekkrachten (positieve normaalkrachten) kunnen worden overgedragen.
Veerverbinding
Je kunt ook een balk toevoegen met een veerverbinding. Tx=S(Veer), Ry=S en/of Rz=S. Je moet ook de veerconstante Kx, Cy en/of Cz invoeren in kN/m resp. kNm/rad
Invoer per balk
Dit geeft je de mogelijkheid om de invoer voor elke nieuwe balk aan te passen.
Gerelateerde onderwerpen

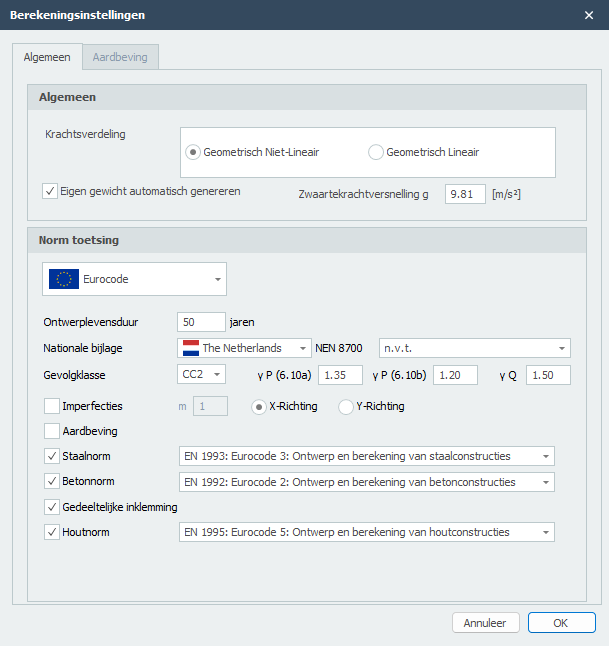

Eurocode instellingen
EN 1993-1-1 / EN 1995-1-1
Specifiek en alleen voor de controle volgens Eurocode 3: EN 1993-1-1 respectievelijk Eurocode 5: NEN-EN 1995-1-1 kunnen gegevens worden ingevoerd.

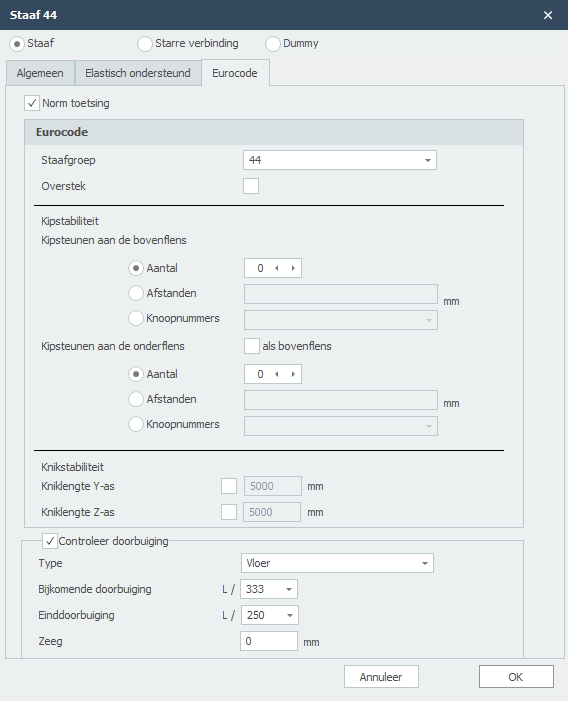

Balkgroep
Specifiek en alleen voor de kipstabiliteitscontrole kan hier een balkgroep worden ingevoegd. XFEM4U detecteert automatisch voor welke balken dit kwalificeert. Alleen de balken die door een volledig vaste verbinding met deze specifieke balk zijn verbonden en hetzelfde profiel hebben, worden getoond. Je kunt selecteren welke balken in aanmerking moeten worden genomen. Voor deze groep voer je vervolgens de lengte tussen de zijdelingse steunpunten en de kniklengte uit het vlak in.

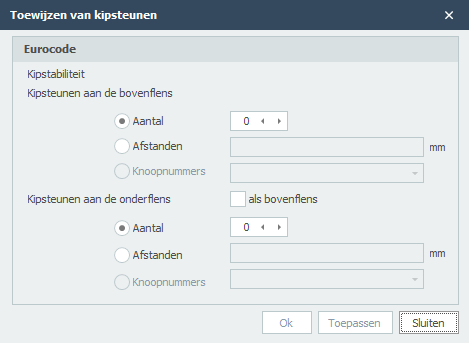

Kipstabiliteit
Aantal zijdelingse steunpunten / Afstanden tussen zijdelingse steunpunten
Dit is alleen relevant voor de controle van kipstabiliteit. Je kunt de zijdelingse steunpunten voor de boven- en onderflens invoeren.
Er zijn 3 mogelijkheden:
-
Aantal: Het aantal zijdelingse steunpunten. Dat zijn de extra (zijdelingse steunpunten) tussen de steunpunten verdeeld over de lengte van de balk(groep).
-
Afstanden: De lengtes tussen de zijdelingse steunpunten vanaf het begin van de balk(groep). De syntaxis is 'lengte1 lengte2 aantalxlengte3.. enz'. Bijvoorbeeld 3000 3x2200 2800
-
Knoopnummers: Selecteren van de knoopnummers die in de balkgroep staan.
Kniklengte Y-as en Z-as
De controle volgens Eurocode 3: EN 1993-1-1 is gebaseerd op een geometrisch niet-lineaire analyse. Dit betekent dat het knikken van de balken impliciet in de analyse is voorzien. Voor elke belastingcombinatie wordt de interne stabiliteit iteratief bepaald. Standaard is de kniklengte rond de y-as gelijk aan de balklengte. De kniklengte rond de z-as is gelijk aan de grootste kipstabiliteitslengte. Je kunt ook verschillende waarden voor beide kniklengtes invoeren.
Opmerking: Ongeacht of het profiel is geroteerd ten opzichte van het lokale coördinatensysteem, is de Y-as de sterke as en de Z-as de zwakke as analoog aan de Eurocode. (Zie hieronder.) In alle controles worden alle balkkrachten getransformeerd naar dit coördinatensysteem.
Doorbuigingscontrole
Doorbuiging controleren
Instelling of doorbuiging moet worden gecontroleerd.
Type
Dit beïnvloedt de eis van aanvullende doorbuiging.
Aanvullende doorbuiging
Eis van aanvullende doorbuiging.
Eindoorbuiging
Eisen van eindoorbuiging.
Voorverheffing
De grootte van voorverheffing in mm.
Starre verbindingen
Een starre verbinding is een element tussen 2 knopen met een gegeven buigstijfheid en axiale stijfheid.
Verbindingstypes
Volledig vast
Tx=A(Absoluut), Ty=A, Tz=A, Rx=A, Ry=A, Rz=A.
Scharnier
Tx=A, Ty=A, Tz=A. Er is geen overdracht mogelijk tussen momenten, alleen dwarskracht en normaalkracht. (Dat is de standaardinstelling)
Alleen trek / Alleen druk
TX=P: Alleen trekkrachten (positieve normaalkrachten) kunnen worden overgedragen.
TX=N: Alleen drukkrachten (negatieve normaalkrachten) kunnen worden overgedragen.
Veerverbinding
Je kunt ook een starre verbinding toevoegen met een veerverbinding. Tx=S(Veer), Ry=S en/of Rz=S. Je moet ook de veerconstante Kx, Cy en/of Cz invoeren in kN/m resp. kNm/rad
Gerelateerde onderwerpen

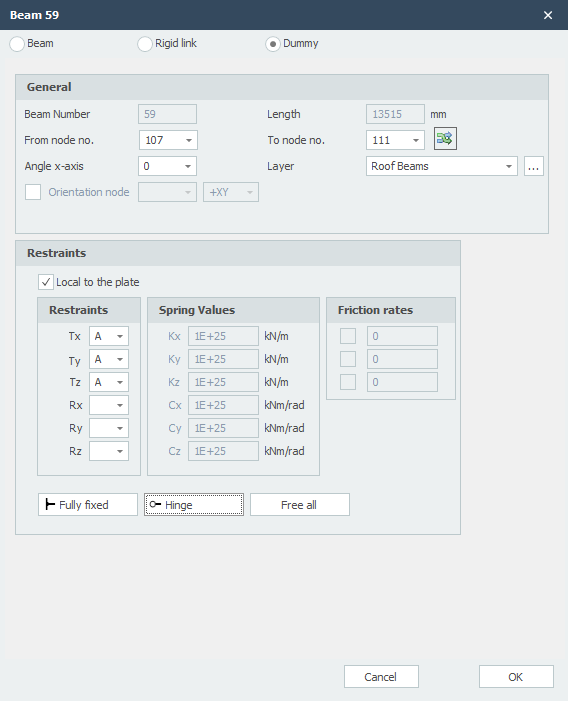

Dummy balk
Specifiek voor platen is het mogelijk om dummy balken in te voeren. Rekenkundig wordt een dummy balk meegenomen met kleine buigstijfheid.
Lijnbelastingen: Met dummy balken kunnen eventuele lijnbelastingen op een plaat worden meegenomen.
Lijnsteunpunten: Dummy balken kunnen worden ondersteund door.
Balknummer
Het nummer van de balk.
Lengte
De lengte van de balk in mm.
Van knoopnr.
Het nummer van de beginknoop.
Naar knoopnr.
Het nummer van de eindknoop.
Balkoriëntatie omklappen
Door gebruik van deze functie kun je de balkoriëntatie omdraaien. De begin- en eindknoop worden omgewisseld.
Hoek x-as
De hoek waarin het lokale coördinatensysteem kan roteren rond de x-as.
De rechtsom richting is positief.
Laag

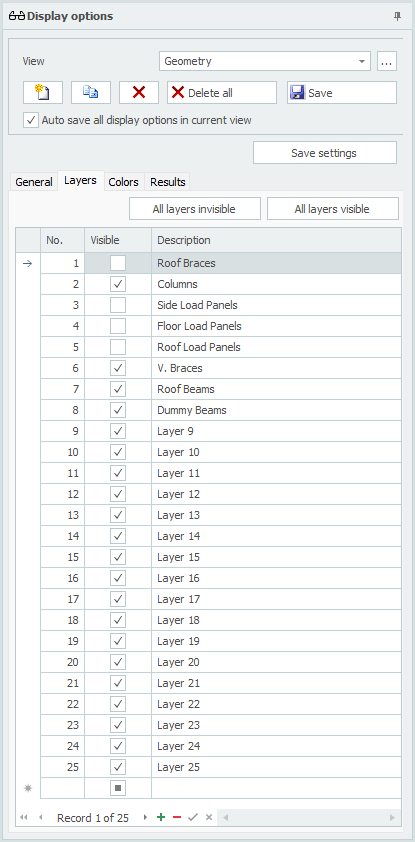

Balken kunnen optioneel in lagen worden getekend. Dit komt overeen met de functionaliteit van AutoCAD. De lagen kunnen zichtbaar of onzichtbaar worden ingesteld (aan/uit). Je kunt de namen van de lagen aanpassen. Zie Weergaveopties
Oriëntatieknoop
Het nummer van de oriëntatieknoop. Dit is een knoop in het lokale x-y vlak of in het x-z vlak.

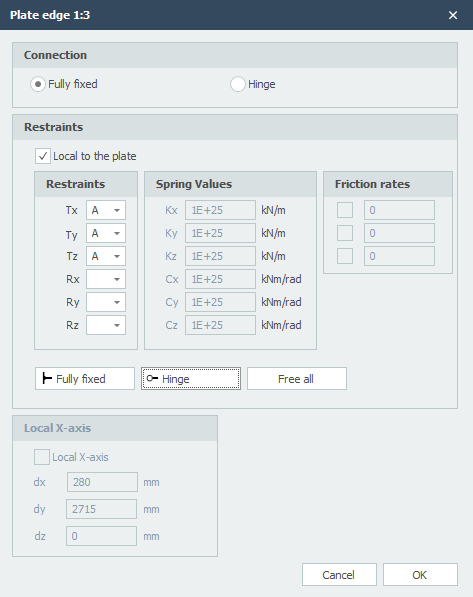

Lijnsteunpunten
| Aanduiding | Beschrijving |
|---|---|
| ' ' | vrij - geen beperking |
| 'A' | Volledig beperkt (Absoluut) |
| 'P' | Beperkt voor een Positieve reactiekracht; vrij voor een negatieve reactiekracht |
| 'N' | Beperkt voor een Negatieve reactiekracht; vrij voor een positieve reactiekracht |
| 'S' | Veer (Spring); veerwaarde moet worden ingevoerd |
Lokaal ten opzichte van de plaat
Instelling of de steunpunten moeten worden ingevoerd in relatie tot het lokale assenstelsel van de plaat.
Steunpunten / Inklemmingen
Hier voer je in hoe de balk wordt ondersteund. Er zijn veel mogelijkheden.
Je kunt de meest voorkomende / standaard steunpunten gebruiken:
Volledig vast: Tx=A(Absoluut), Ty=A, Tz=A, Rx=A, Ry=A, Rz=A. (Dat is de standaardinstelling)
Scharnierend: Tx=A, Ty=A, Tz=A. Er kunnen geen momenten worden overgedragen, alleen dwars- en normaalkrachten.
Veersteunpunt
Je kunt ook een veersteunpunt invoeren. Tx=S(Veer), Ry=S en/of Rz=S. Je geeft ook de veerwaarde Kx, Cy en/of Cz in kN/m of kNm/rad.
Lokale x-as
Invoer per balk
Dit geeft je de mogelijkheid om de invoer voor elke nieuwe balk aan te passen.
Gerelateerde onderwerpen

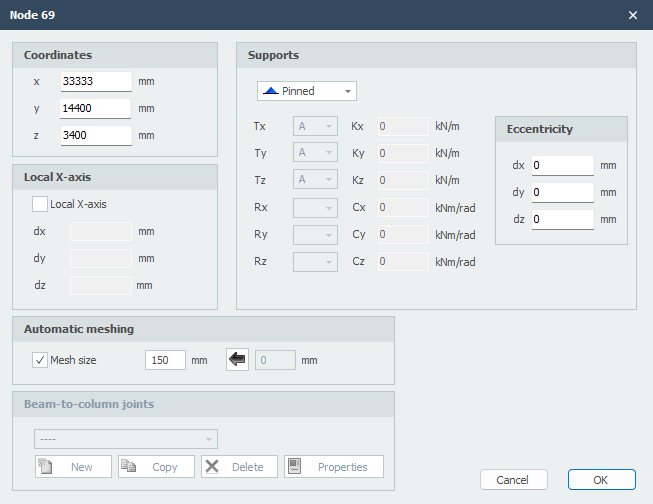

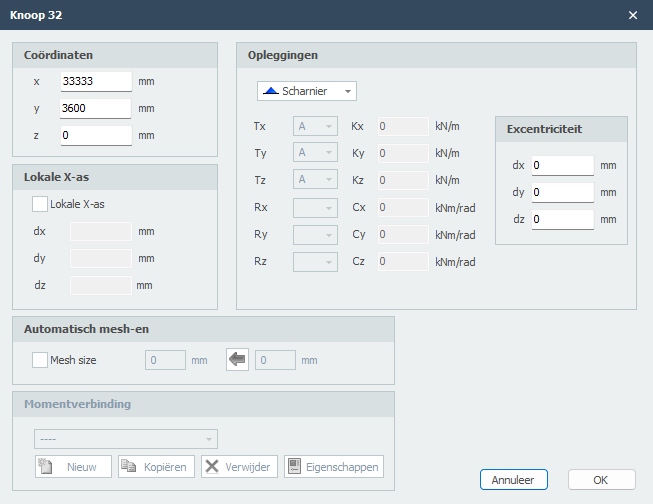

Knooppunten

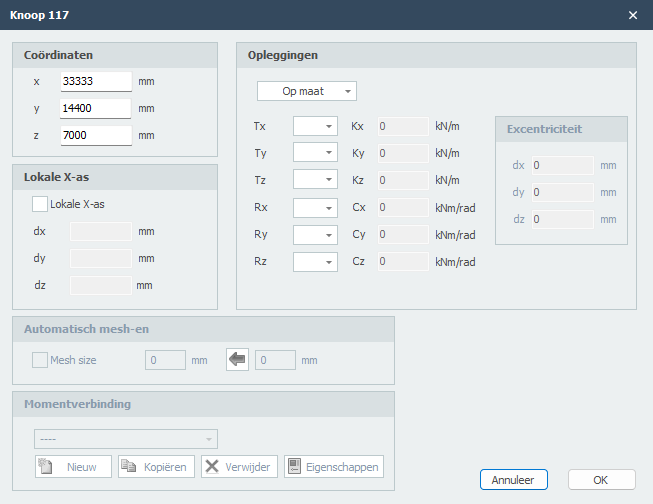

Knopen
Knopen kunnen eenvoudig worden toegevoegd in het grafische scherm. Hiervoor moet je
kiezen in de menubalk. In deze modus kun je meerdere knopen toevoegen door middel van de linkermuisknop. Door het plaatsen van de knoop zie je de coördinaten rechtsonder, zoals getoond in deze afbeelding hieronder.
Knopen kunnen willekeurig worden toegevoegd in een vast raster of op rasterlijnen.
Steunpunten zijn knopen die in een bepaalde richting zijn ingeklemd.
Een knoop wijzigen
Het wijzigen van een knoop is mogelijk door op de knoop te klikken met de linkermuisknop, en vervolgens eigenschappen te kiezen door te klikken met de rechtermuisknop. Er is een eenvoudigere manier, namelijk een dubbelklik op de knoop. Hierdoor wordt het volgende dialoogvenster geopend.
Coördinaten
x
x-coördinaat
y
y-coördinaat
z
z-coördinaat
Lokale x-as
Steunpunten
Zie Steunpunten
Dit zijn de steunpunten die het meest voorkomen in de praktijk, maar je kunt ook een willekeurig (veer)steunpunt toevoegen door gebruik te maken van 'A', 'P', 'N' of 'S'.
Excentriciteiten
Alleen voor steunpunten (knopen met beperkingen/inklemmingen in een bepaalde richting) kun je een excentriciteit toevoegen door 3 relatieve coördinaten dx, dy en dz in te voegen. Een extra knoop en een 'stijve' balk worden automatisch gegenereerd. Hiermee kun je bijvoorbeeld bij de berekening van een betonnen balkrooster de misplaatsing van een paal meenemen. De funderingsbalken kunnen vervolgens worden getoetst op torsie en extra buiging.
Mesh
Zie Mesh

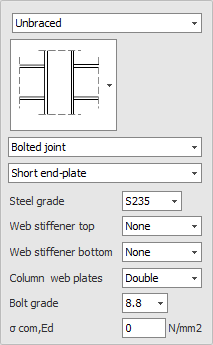

Balk-naar-kolom verbindingen

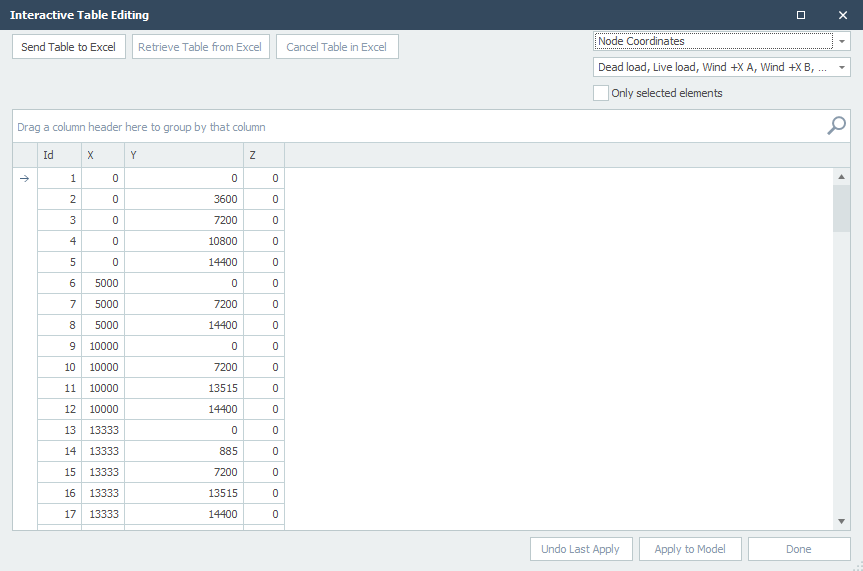

Tabel knopen
Knopen kunnen ook worden toegevoegd/gewijzigd in de tabel Knopen linksonder. Het maakt niet uit. Het is ook mogelijk om te wisselen tussen grafische invoer en numerieke invoer via tabellen.
Lokaal coördinatensysteem
In elke knoop kan een lokaal knoop-coördinatensysteem worden toegevoegd.
Voorbeeld van een roloplegging onder een hoek.
Lokale X-as
De oorsprong ligt in de betreffende knoop. De richting van de x-as wordt bepaald door 3 relatieve coördinaten (zie de figuur hierboven). Lokale coördinatensystemen kunnen ook worden gebruikt om knoopbeperkingen (steunpunten of inklemmingen) in te voegen, maar ook knoopbelastingen en/of knoopverplaatsingen in een willekeurige richting.
Steunpunten

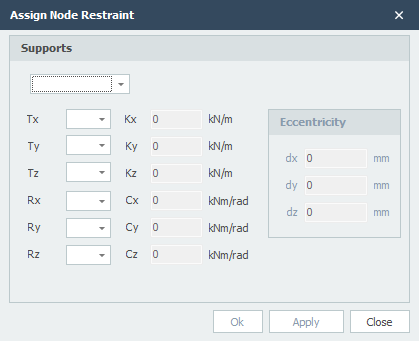

Standaard steunpunten kunnen heel eenvoudig worden toegevoegd in het grafische scherm. In de menubalk kun je een van de volgende steunpunten kiezen:
Standaard steunpunttypes
Scharnieroplegging (Tz,Ty,Rz) ('A','A',' ')
Roloplegging z-richting (Tx,Tz,Ry) (' ','A',' ')
Roloplegging x-richting (Tx,Tz,Ry) ('A',' ',' ')
Vaste inklemming (Tx,Tz,Ry) ('A','A','A')
Veersteunpunt x-richting (Tx,Tz,Ry) ('S',' ',' ')
Veersteunpunt z-richting (Tx,Tz,Ry) (' ','S',' ')
Veersteunpunt y-richting (Tx,Tz,Ry) (' ',' ','S')
Opmerking:
Dit zijn de steunpunten die het meest voorkomen in de praktijk, maar je kunt ook een willekeurig (veer)steunpunt toevoegen door gebruik te maken van 'A', 'P', 'N' of 'S'. Zie de tabel hieronder.
Steunpunten kunnen willekeurig worden toegevoegd, in een vast raster of op rasterlijnen.
Steunpunten zijn knopen die in een bepaalde richting zijn ingeklemd.
Een steunpunt wijzigen
Het wijzigen van een steunpunt is mogelijk door op de knoop te klikken met de linkermuisknop, en vervolgens eigenschappen te kiezen door te klikken met de rechtermuisknop. Er is ook een eenvoudigere manier, namelijk door een dubbelklik op de knoop of het steunpunt. Hierdoor wordt het volgende dialoogvenster geopend.
Steunpunt indicatiecodes
| Aanduiding | Beschrijving |
|---|---|
| ' ' | Vrij - geen beperking |
| 'A' | Volledig beperkt (Absoluut) |
| 'P' | Beperkt voor een Positieve reactiekracht; vrij voor een negatieve reactiekracht |
| 'N' | Beperkt voor een Negatieve reactiekracht; vrij voor een positieve reactiekracht |
| 'S' | Veer (Spring); veerwaarde moet worden ingevoerd |
Tabel knopen
Steunpunten kunnen ook worden toegevoegd/gewijzigd in de tabel knopen linksonder. Het maakt niet uit. Het is ook mogelijk om te wisselen tussen grafische invoer en numerieke invoer via tabellen.

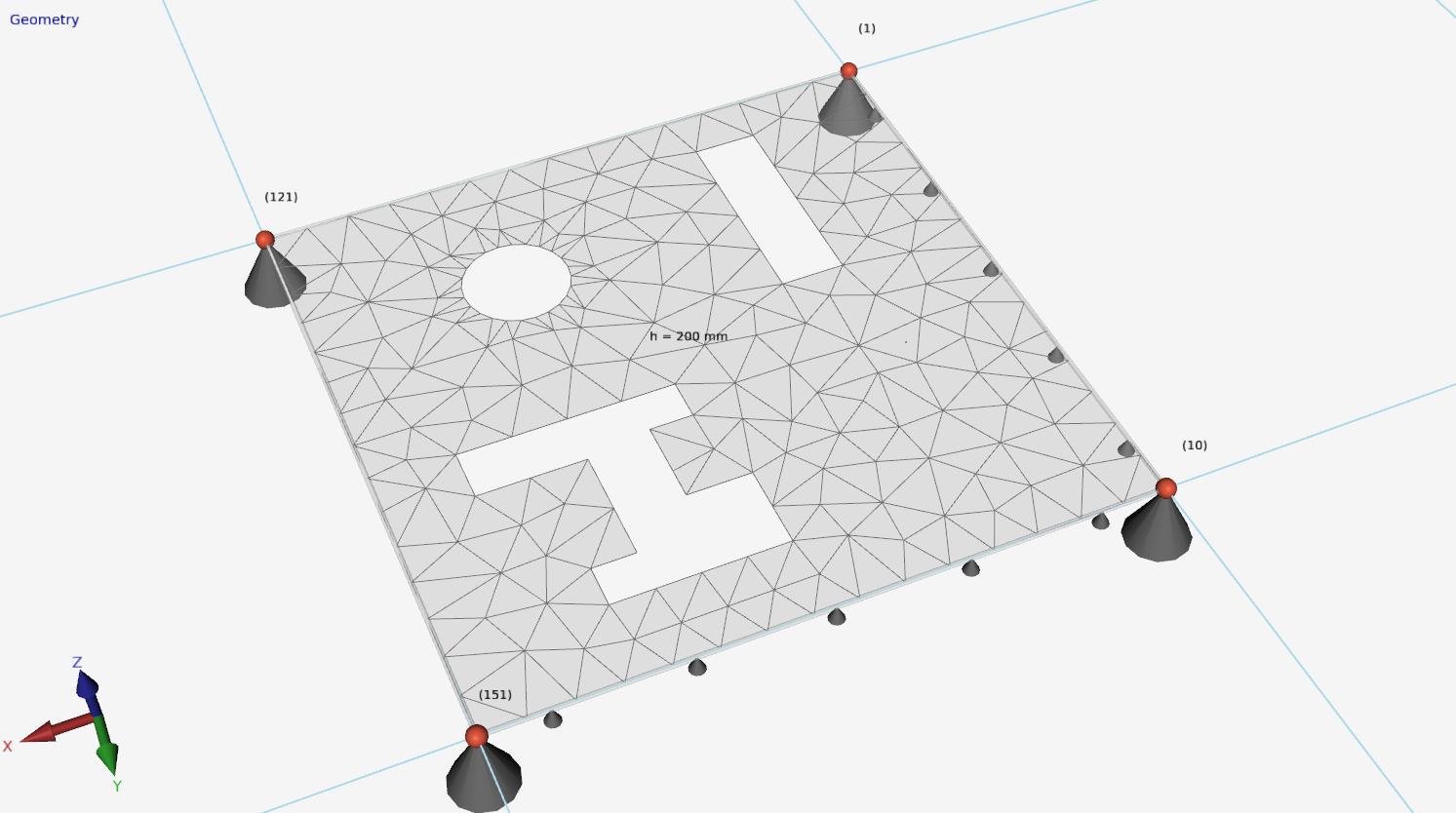

Mesh
Meshgrootte
De afmeting van plaatelementen. De standaard (aanbevolen) meshgrootte wordt automatisch bepaald maar kan voor elke knoop worden aangepast.

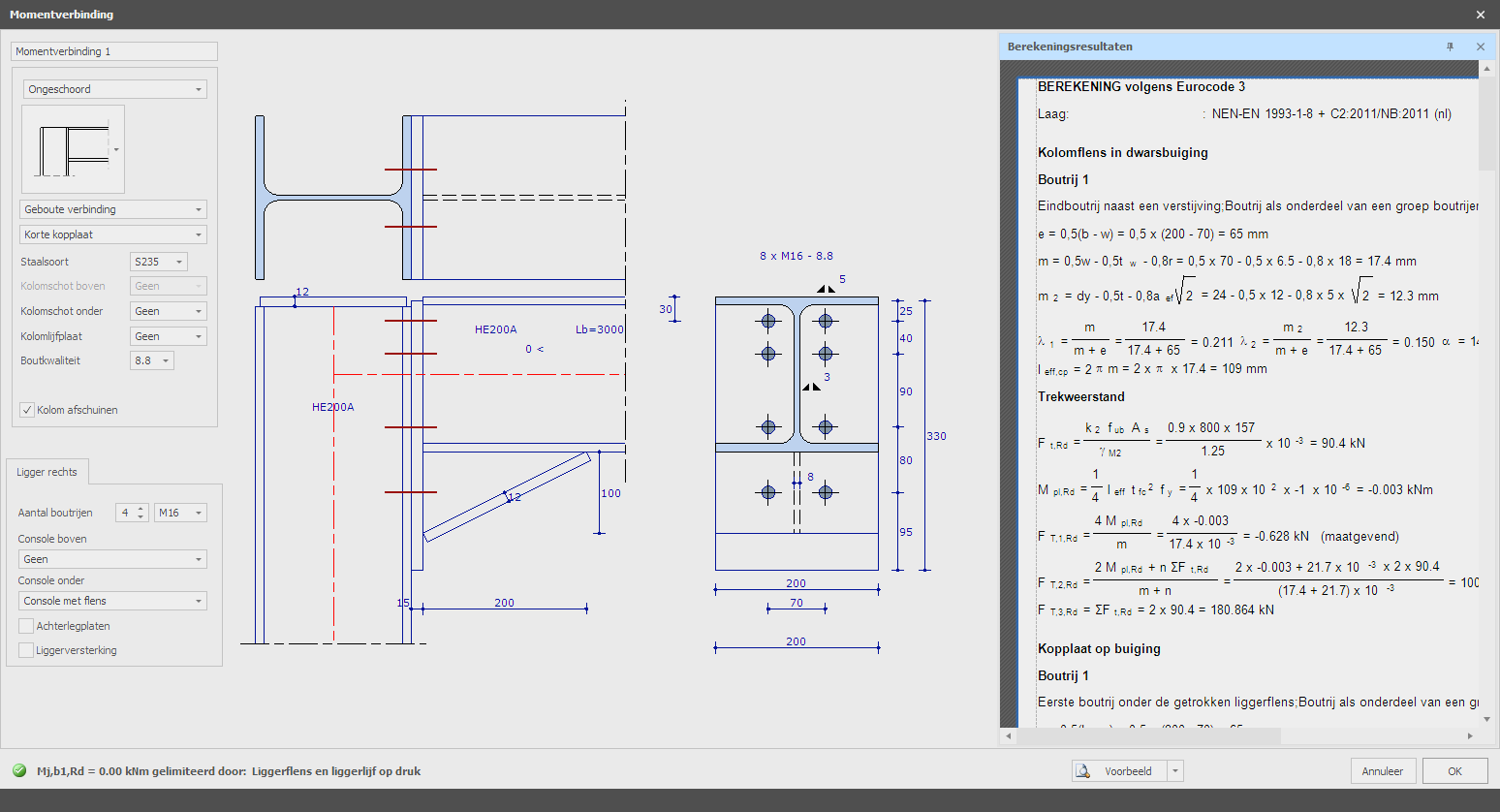

Knoopverbindingen
Je kunt per knoop een nieuwe verbinding toevoegen. Wanneer je de verbinding hebt toegevoegd kun je ook dezelfde verbinding in andere knopen toepassen.
Je kunt nieuwe verbindingen maken/toevoegen, verbindingen kopiëren en verwijderen. Kies Eigenschappen wanneer je de verbinding wilt wijzigen.
Zie Verbindingen voor meer details.
Profielen
Profielen

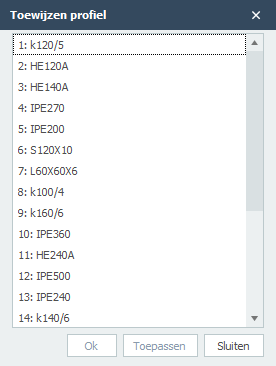

De eerste keer dat je een balk tekent, moet een profiel worden gekozen/ingevoegd. Er wordt gevraagd wat voor soort profiel je wilt toevoegen. Ook wanneer je een nieuw profiel wilt invoeren, wordt er gevraagd welk soort profiel je wilt invoegen.
Afhankelijk van je keuze verschijnen de volgende dialoogvensters.
Profieltypes
Materiaalgebaseerde profielen
- Staal - Stalen profielprofielen
- Beton - Betonnen doorsneden met wapening
- Hout - Houten profielprofielen
Speciale profielen
- Samengestelde doorsnede - Aangepaste samengestelde doorsneden
- Grafische invoer
- Invoer
Beton-specifieke instellingen
- Kruip - Kruip- en krimpeigenschappen
- Blootstellingsklassen - Milieublootstellingsclassificaties
Staal
Opmerking: Je kunt alle profielafmetingen aanpassen door op de betreffende waarden in de maatlijnen te klikken.
Profielnaam
Je kunt hier de profielnaam invoeren, of een profiel uit de database selecteren. Je kunt hier ook direct IPE160, HEA200 of HE200A typen.
Wil je een gangbaar staalprofiel uit de database invoeren, klik dan op de 3 puntjes aan de rechterkant van het invoerveld.
Materiaal
Staal
Staaltype
Opties tussen S235, S275 en S355.
Basisvorm
Je kunt kiezen tussen een aantal basisvormen zodat je je eigen profiel kunt invoeren.
Nadat je een basisvorm hebt geselecteerd, kun je vervolgens alle profielafmetingen aanpassen door op de betreffende getallen in de maatlijn te klikken. Je kunt ook de profielafmetingen van de standaardprofielen aanpassen door gebruik van deze methode.
E
De elasticiteitsmodulus, die aanpasbaar is.
Hoek
Je kunt het profiel over een hoek roteren.
Gerelateerde onderwerpen
Beton
Beton

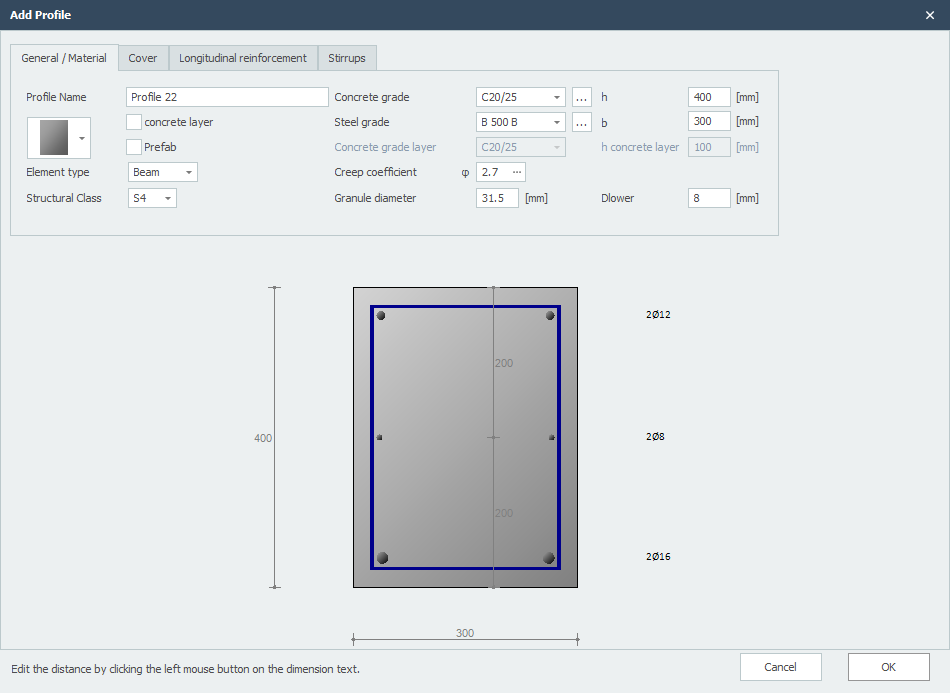

Dwarsdoorsnede vorm
Je kunt kiezen uit een groot aantal dwarsdoorsnede vormen. Wanneer je een vorm hebt gekozen, kun je vervolgens de profielafmetingen aanpassen door op de betreffende waarden in de maatlijnen te klikken.
Betonnen toplaag
Instelling of je een ter plaatse gestorte betonnen toplaag met een andere betonkwaliteit wilt invoegen.
Prefab
Instelling of je prefab beton wilt gebruiken.
Betonkwaliteit
De betonkwaliteit.
Staalsoort
De staalsoort van de basis- en aanvullende wapening.

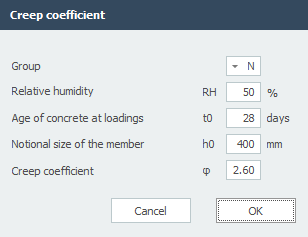

Kruipcoëfficiënt
De kruipcoëfficiënt van beton. Door deze coëfficiënt wordt de effectieve kruipcoëfficiënt berekend volgens EN 1992-1-1 art. 5.8.4.
Je kunt de kruipcoëfficiënt zelf invoeren of je kunt deze laten berekenen. Zie Kruip. Wanneer de kruipcoëfficiënt wordt berekend, wordt ook een gedetailleerde berekening volgens EN 1992-1-1 B.1 in de uitvoer weergegeven.
Korreldiameter
De nominale korreldiameter van beton.
De hoogte van de betonnen dwarsdoorsnede in mm.
b
De breedte van de betonnen dwarsdoorsnede in mm.
h Betonlaag
De hoogte van de ter plaatse gestorte betonnen toplaag in mm.

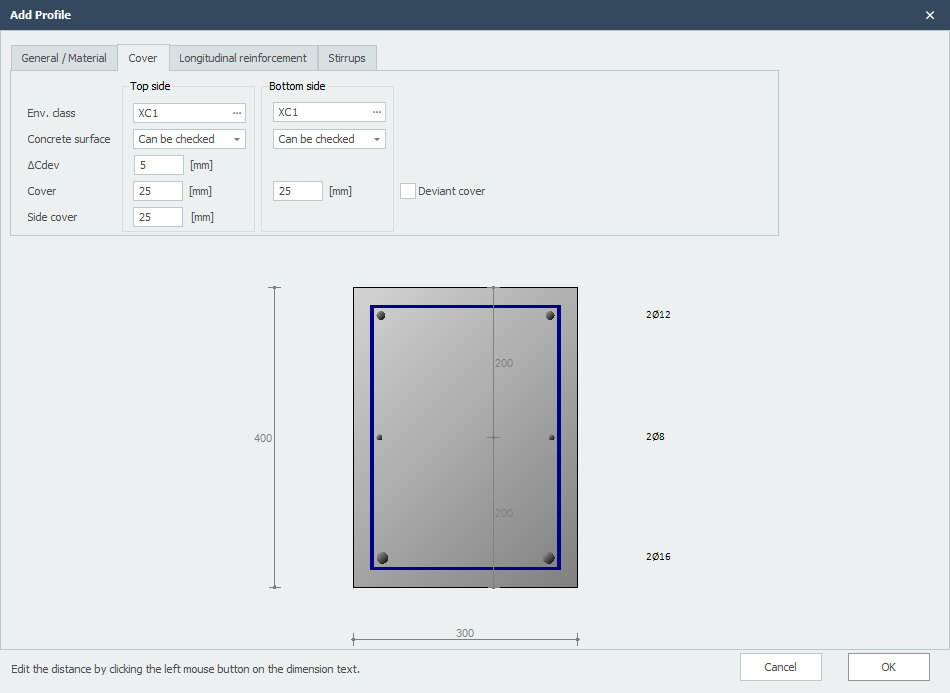

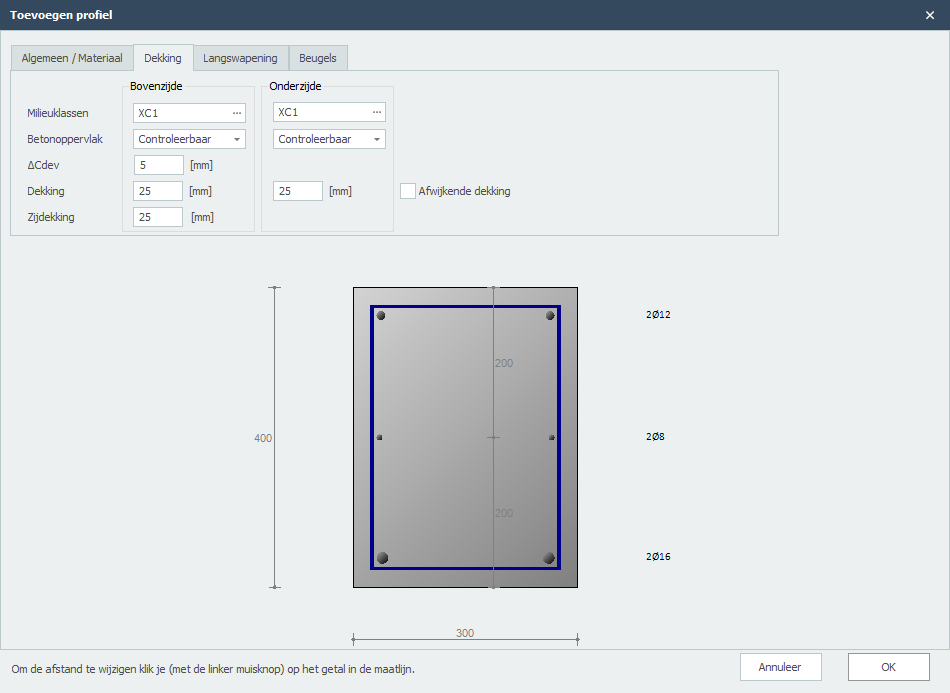

Dekking tabblad
Milieuklasse

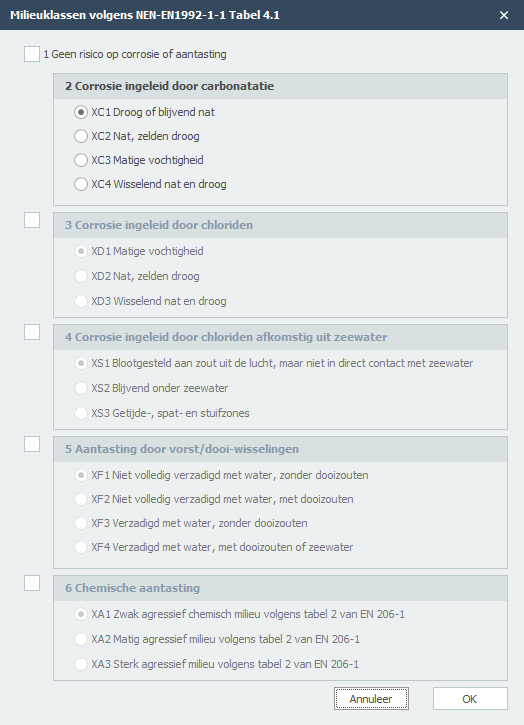

De milieu- of blootstellingsklasse wordt gebruikt voor de bepaling van de vereiste dekking. Zie Blootstellingsklassen
Betonoppervlak
Kan gecontroleerd worden, kan niet gecontroleerd worden of afgewerkt.
delta_Cdev
Uitvoeringstolerantie van de betondekking in mm.
Dekking
Betondekking boven / onder in mm.
Zijdekking
Zijdekking links / rechts in mm.

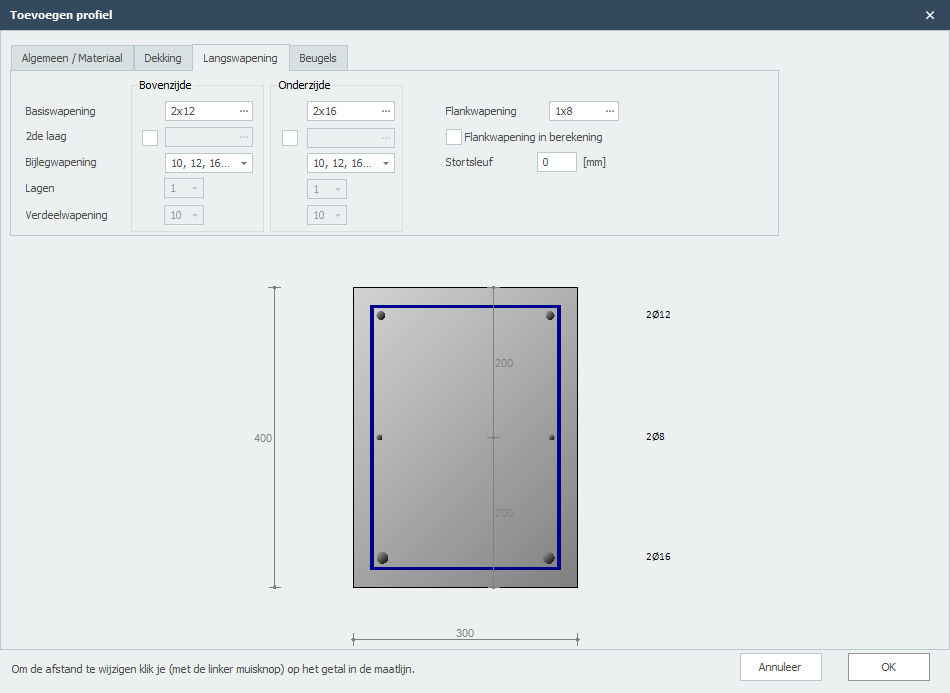

Wapening tabblad
Basiswapening
Basiswapening boven/onder
Syntaxis 1: <aantal>x<diameter> [+<aantal>x<diameter>...]
Syntaxis 2: <diameter>-<hart-op-hart afstand> [+<diameter>-<hart-op-hart afstand>...]
Syntaxis 3: <mm2> [ / <diameter>]
2e Laag
Basiswapening boven / onder in de tweede laag.
Aanvullende wapeningsdiameters
De diameters waarmee de aanvullende wapening wordt ontworpen.
Lagen
Bij het ontwerpen van een vloer, de optie of de basiswapening in de eerste of in de tweede laag ligt.
Dwarsliggende wapening
Bij het ontwerpen van een vloer, de diameter van de dwarsliggende wapening.
Zijwapening
Zijwapening kan worden ingevoerd samen met de afstanden.
Zijwapening in berekening
Die zijwapening wordt ook meegenomen in de berekening van het weerstandbiedende buigmoment. De gebruiker kan instellen of die zijwapening in de berekening moet worden meegenomen of niet. Standaard staat dit uit.
Betongleuf
Betongleuf in mm.
Beugels tabblad
Diameters
Beugeldiameters.
Afstanden
Beugelafstanden.
Aantal beugelsecties
Het aantal beugelsecties. Voor dwarskracht is dit normaal 2.
Hoek drukdiagonaal
Hoek drukdiagonaal in graden.
Minimale dwarskrachtwapening
Instelling of de minimale dwarskrachtwapening moet worden meegenomen.
Betoninterface
In het geval van een ter plaatse gestorte betonnen toplaag kan hier het stortvlak worden ingevoerd.
h
Hoogte van de betonnen dwarsdoorsnede voor de dwarskrachtberekening in mm.
b
Breedte van de betonnen dwarsdoorsnede voor de dwarskrachtberekening in mm.
Betonkwaliteit
In geval van een ter plaatse gestorte betonnen toplaag: Betonkwaliteit die moet worden gebruikt voor de dwarskrachtberekening.
Gerelateerde onderwerpen

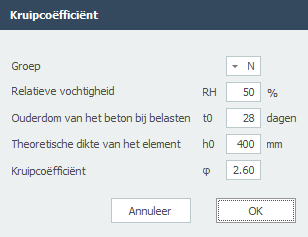

Kruip
Kruipcoëfficiënt
In veel gevallen is het verstandig om de kruipcoëfficiënt nauwkeurig te berekenen. Over het algemeen zal de kruipcoëfficiënt en dus de effectieve kruipcoëfficiënt lager zijn dan berekend.
Groep
Gekozen cementgroep.
Relatieve vochtigheid
De relatieve vochtigheid in %.
Leeftijd van beton bij belasting
De leeftijd van het element in dagen op het moment van belasting.
Theoretische dikte van het element
De theoretische dikte van het element in mm.
Kruipcoëfficiënt
De berekende kruipcoëfficiënt volgens EN 1992-1-1 B.1.
Gerelateerde onderwerpen

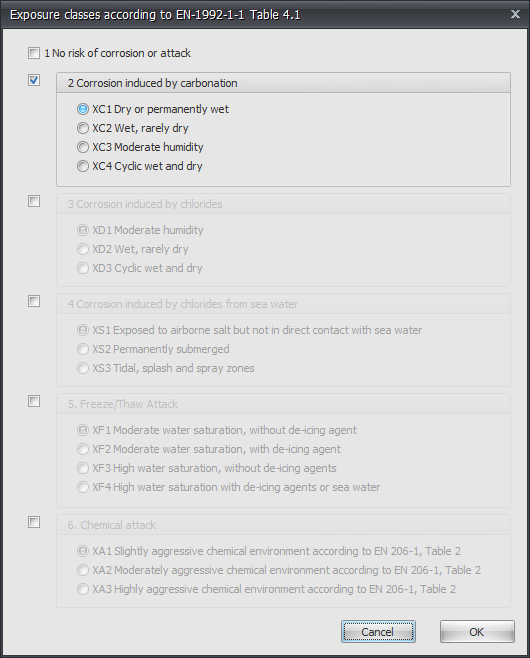

Blootstellingsklassen
In veel gevallen zijn er meerdere blootstellingsklassen. Je kunt een of meer blootstellingsklassen invoeren. XFEM4U genereert automatisch welke blootstellingsklassen bepalend zijn voor de berekening van de minimale betondekking.
Gerelateerde onderwerpen
Hout
Opmerking: Je kunt de profielafmetingen wijzigen door op de betreffende waarden in de maatlijn te klikken.
Profielnaam
Voer de profielnaam in of selecteer een profiel uit de bestaande database. Je kunt ook direct 75 x 200 of 75 x 225 typen.
Wanneer je een bekend houtprofiel uit de database wilt invoeren, klik dan op de 3 puntjes aan de rechterkant van het invoerveld.
Materiaal
Hout
Type hout
Houtklasse
Klimaatklasse
Basisvorm
Je kunt kiezen uit een aantal basisvormen. Op deze manier kun je het profiel zelf maken.
Nadat je een basisvorm hebt geselecteerd, kun je vervolgens alle profielafmetingen aanpassen door op de betreffende waarden in de maatlijn te klikken. Je kunt ook de profielafmetingen van de standaardprofielen op deze manier aanpassen.
E
De elasticiteitsmodulus die aanpasbaar is.
Hoek
Je kunt het profiel over een hoek roteren.
Gerelateerde onderwerpen

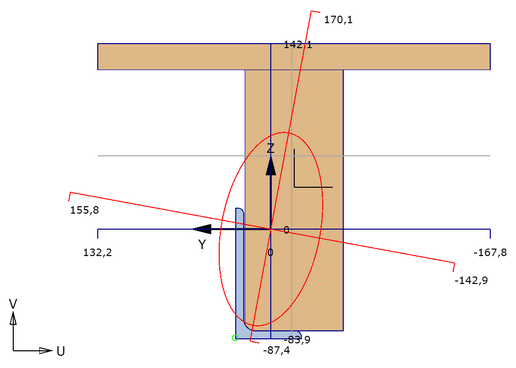

Samengestelde doorsnede
Samengestelde doorsnede
Met deze module kun je elke doorsnede samenstellen.
Gerelateerde onderwerpen
Samengestelde doorsnede invoer
Je kunt hier profielen Toevoegen, Kopiëren en Verwijderen. Met Eigenschappen kun je je profiel wijzigen of de profielafmetingen aanpassen.
Profielnaam
Voer de profielnaam in of selecteer uit onze profielendatabase.
Speciale invoer
1) Halve H syntaxis: "1/2 profielnaam [ - min afmeting ]"
Voorbeeld: 1/2IPE300 of 1/2HE650B-5
2) Rechthoekig: syntaxis: "S breedte x hoogte" of "F breedte x hoogte"
Voorbeeld: S200x12
3) Gat: syntaxis: "G breedte x hoogte" of "H breedte x hoogte"
Voorbeeld: H50x25
4) Rond: syntaxis: "R diameter"
Voorbeeld: R50
5) Buis(segment): syntaxis: "R diameter x dikte [ / hoek1 / hoek2 ] "
Voorbeeld: R500x12 of R500x12/0/180
6) Driehoek: syntaxis: "D breedte x hoogte" of "T breedte x hoogte"
Voorbeeld: T50x60
U
Coördinaat u in mm
V
Coördinaat v in mm
Hoek
Hoek in graden
Gerelateerde onderwerpen
Grafische invoer

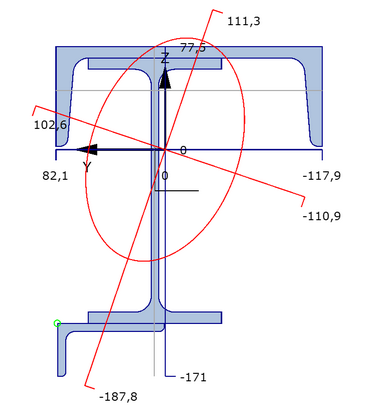

Grafische weergave van de samengestelde doorsnede, met:
- Dwarsdoorsnede van alle gebruikte profielen. De gefocuste sectie wordt weergegeven met een andere kleur.
- Coördinatensysteem
- Zwaartepunt
- Hoofdas
- Afstanden van zwaartepunt tot alle grootste afmetingen
- Weergave van traagheidsstraal
- Weergave van plastische neutrale as
Rechtermuisklik contextmenu
Menu
Selecteren
Je kunt het gefocuste profiel wijzigen door met de linkermuisknop binnen de profielgrenzen te klikken.
Verplaatsen
Profielen kunnen worden verplaatst. Er is een automatische uitlijning op bekende punten, wat het verplaatsen van profielen vrij eenvoudig maakt. Je kunt ook de coördinaten wijzigen.
Zoom venster
Met deze functie kun je inzoomen op een deel van je constructie. Je kunt dit gebruiken om de grafische invoer eenvoudiger te maken.
Zoom volledig
Met zoom volledig wordt de totale samengestelde doorsnede getoond op volledig scherm.
Pannen
Door gebruik van pannen kun je een ingezoomd deel van je tekening slepen / verplaatsen.
Afstand
In deze modus kunnen afstanden worden gemeten.
Gerelateerde onderwerpen
Vloeren / Platen
Vloeren / Platen
In het grafische scherm kunnen vloeren heel eenvoudig worden toegevoegd door ze te tekenen. Selecteer dit item in de functiebalk:
Plaatranden worden getekend als een 'polylijn' zoals je het kent van AutoCAD. De beginknoop van een volgende rand is de eindknoop van de laatst getekende plaatrand.
Het is mogelijk, maar niet noodzakelijk, om knopen te tekenen voordat je de platen invoegt. Je kunt ook beginnen met het tekenen van de plaatranden; op deze manier worden de knopen automatisch ingevoegd.
Wanneer je je eerste plaatrand tekent, verschijnt het hieronder getoonde dialoogvenster. In dit venster kun je onder andere de materiaalgegevens van de vloer invoegen. Gebruik de escape-toets of klik met de rechtermuisknop om het tekenen van de plaatranden te beëindigen.
Plaatranden tekenen
Terwijl je een plaatrand tekent, verschijnen hulplijnen (horizontaal en verticaal) verbonden met de eerder ingevoegde knopen. Vaak heeft de knoop, waarnaar je de rand wilt tekenen, dezelfde x- of y- of z-waarde als de vorige. Op deze manier is het eenvoudig om knopen in te voegen. Uiteraard kun je de coördinaten achteraf numeriek aanpassen of door de knoop te verplaatsen.
Tijdens het tekenen van een nieuwe plaatrand verschijnt een maatlijn parallel aan de plaatrand in een van de hoofdrichtingen x, y of z. Je kunt, net zoals je het kent van AutoCAD, direct de afstanden numeriek invoeren door de waarde/waarden vanaf je toetsenbord in te voeren. Er zijn 3 mogelijkheden voor het tekenen van een plaatrand:
1. Een plaatrand tekenen met een bekende lengte in een van de hoofdrichtingen
De waarde verschijnt in de maatlijn. Hier kun je de afstand intypen. Door gebruik van de enter-toets wordt de invoer afgesloten en wordt de plaatrand met die lengte toegevoegd.
2. Een plaatrand tekenen met relatieve Cartesiaanse coördinaten (dx, dy, dz)
Eerst voer je de afstand in x-richting in. De waarde verschijnt in de maatlijn. Daarna typ je een puntkomma ";" en de afstand in y-richting. De waarde verschijnt in een tweede invoerveld. Vervolgens typ je een puntkomma ";" en de afstand in z-richting. De waarde verschijnt in een derde invoerveld. Door gebruik van de enter-toets wordt de invoer afgesloten en wordt de plaatrand toegevoegd.
3. Invoer van relatieve of absolute Cartesiaanse coördinaten
Druk op de spatiebalk en het onderstaande dialoogvenster verschijnt. Hier kun je relatieve coördinaten of absolute coördinaten direct invoeren.
Op deze manier kun je snel je vloer/plaat invoeren.
Ondersteuning en belasting
De plaat kan op verschillende manieren worden ondersteund: door Knopen en/of Plaatrand.
Je kunt Oppervlaktebelastingen en/of Knoopbelastingen invoeren.
Lokaal coördinatensysteem
De x-as van het lokale coördinatensysteem van de vlakbelasting loopt van het eerste punt naar het tweede punt. Met de weergaveoptie Assenstelsel plaat kun je het lokale assenstelsel van de plaat zichtbaar maken. Zie Weergaveopties.
Deze functie stelt je in staat om de richting van de contourlijn ("polylijn") om te keren. Door dit te doen beïnvloed je ook het coördinatensysteem van de plaat.
Gerelateerde onderwerpen
Algemeen

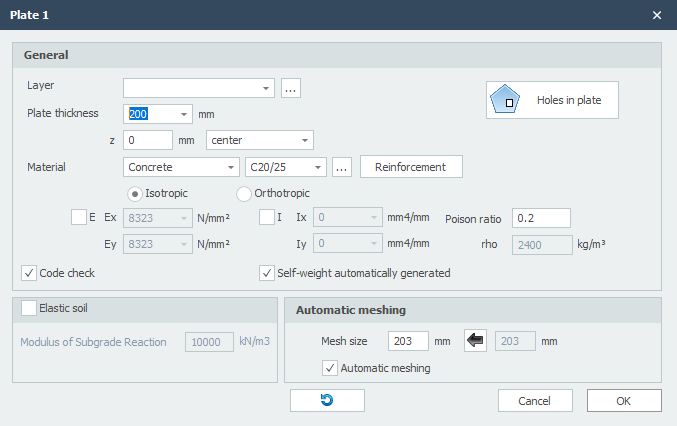

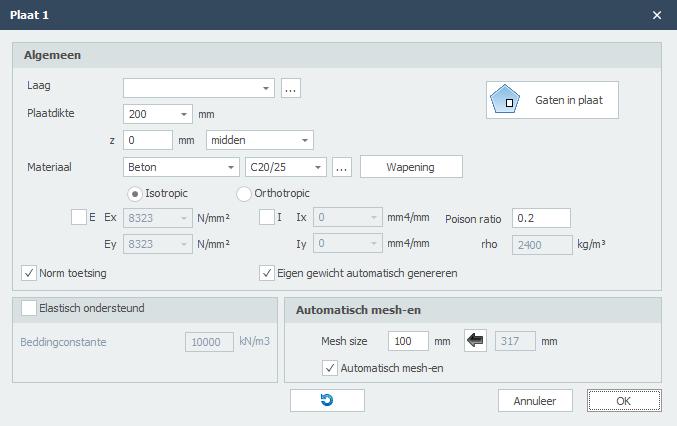

Door dubbelklikken op een plaat (of 1 klik rechtermuisknop > Eigenschappen) wordt het onderstaande dialoogvenster zichtbaar.
Laag
Balken kunnen optioneel in lagen worden getekend. Dit komt overeen met de functionaliteit van AutoCAD. De lagen kunnen zichtbaar of onzichtbaar worden ingesteld (aan/uit). Je kunt de namen van de lagen aanpassen. Zie Weergaveopties
Plaatdikte
De plaatdikte in mm.
z
Hiermee wordt de vloer georiënteerd ten opzichte van het schematische oppervlak.
z is de afstand in de lokale z-richting tussen het schematische oppervlak en de referentielijn van de vloer. De referentielijn van de vloer wordt standaard in het midden getoond, maar kan worden ingesteld op boven, midden of onder.
Materiaal
Er is een keuze uit staal, beton en hout (en anders).
Afhankelijk van de keuze wordt het dialoogvenster aangepast aan de verschillende materiaalgegevens.
Isotroop / Orthotroop
Standaard is de plaat isotroop waarbij de E en I rond de x-as en y-as gelijk zijn. Je kunt de plaat ook orthotroop invoeren waarbij E en I ongelijk zijn rond de x-as en y-as.
Opmerking! De Ix en Ex verwijzen respectievelijk naar de stijfheid rond de x-as. Het moment mxx is het moment dat spanningen in de x-richting geeft. Dit veroorzaakt soms verwarring.
Ex / Ey
Elasticiteitsmodulus in N/mm2. Deze waarde wordt automatisch bepaald maar kan worden aangepast.
Ix / Iy
Traagheidsmoment mm4. Deze waarde wordt automatisch bepaald maar kan worden aangepast.
Poisson verhouding
De Poisson verhouding.
Gaten in plaat
Hiermee kun je gaten in een plaat invoeren. Zie Gaten in plaat
Elastische bodem
Hiermee kun je een elastisch ondersteunde funderingsvloer invoeren. De elastische bodem wordt geschematiseerd als een aantal veren die alleen positieve reacties kunnen ondersteunen. Mogelijke "loslating" is daarom voorzien. De beddingsmodulus wordt automatisch omgezet naar veren met de juiste veerwaarde.
Beddingsmodulus
De beddingsmodulus in kN/m3.

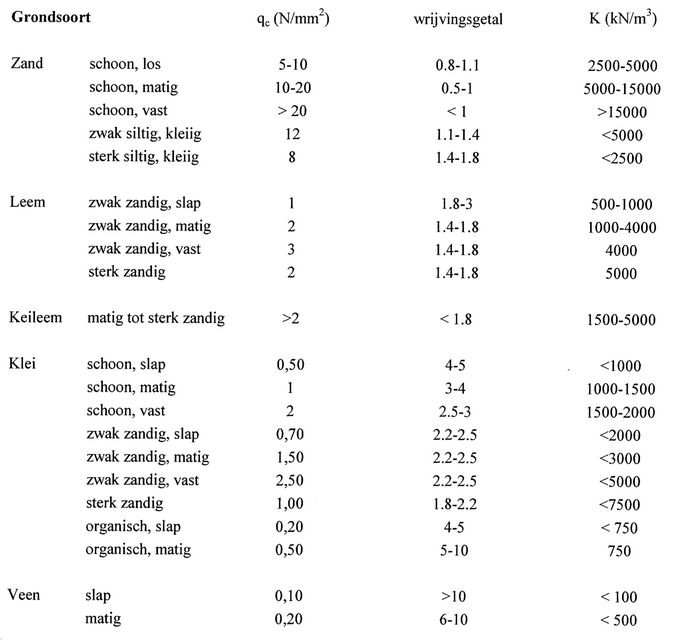

Globale waarden van beddingsmodulus van verschillende grondsoorten:
| Type | Beddingsmodulus [kN/m3] |
|---|---|
| goed gegradeerd grind en grind/zand mengsels, met weinig of geen fijn materiaal | 80000 - 130000 |
| slecht gegradeerd grind, met weinig of geen fijn materiaal | 80000 - 130000 |
| grind/zand/klei mengsels | 50000 - 130000 |
| goed gegradeerd zand en grindhoudend zand, met weinig of geen fijn materiaal | 50000 - 100000 |
| slecht gegradeerd zand, met weinig of geen fijn materiaal | 40000 - 100000 |
| zand/klei mengsels | 30000 - 80000 |
| zeer fijn zand, lemig zand | 30000 - 50000 |
| vaste klei | 10000 - 30000 |
| zwakke klei en veen | 0 - 10000 |
Meshgrootte
De afmeting van plaatelementen. De standaard (aanbevolen) meshgrootte wordt automatisch bepaald maar kan worden aangepast.
Automatische mesh
Bij het invoegen van een plaat of wand wordt de plaat of wand automatisch gemesht. Bij kleine modellen is dit zeker handig. Niet zo bij grote modellen. Het meshen van veel verbindende platen kost relatief veel tijd. Je kunt automatische mesh uitschakelen. Dat kun je doen in de weergaveopties en hier in het plaatdialoogvenster. Nu kun je je platen nog eenvoudiger invoeren. En wanneer je daarmee klaar bent, kun je de platen in één keer meshen.
Mesh
Knop die de mesh opnieuw genereert.
Lokaal coördinatensysteem
De x-as van het lokale coördinatensysteem van de vlakbelasting loopt van het eerste punt naar het tweede punt. Met de weergaveoptie Assenstelsel plaat kun je het lokale assenstelsel van de plaat zichtbaar maken. Zie Weergaveopties.
Contourrichting omkeren
Deze functie stelt je in staat om de richting van de contourlijn ("polylijn") om te keren. Door dit te doen beïnvloed je ook het coördinatensysteem van de plaat.
Gerelateerde onderwerpen

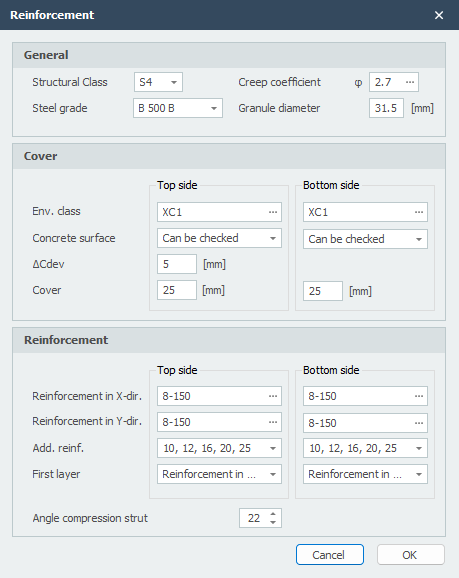

Wapening
Algemeen
Staalsoort
De staalsoort van de basis- en aanvullende wapening.
Kruipcoëfficiënt
De kruipcoëfficiënt van beton. Door deze coëfficiënt wordt de effectieve kruipcoëfficiënt berekend volgens EN 1992-1-1 art. 5.8.4.
Je kunt de kruipcoëfficiënt zelf invoeren of je kunt deze laten berekenen. Zie Kruip. Wanneer de kruipcoëfficiënt wordt berekend, wordt ook een gedetailleerde berekening volgens EN 1992-1-1 B.1 in de uitvoer weergegeven.
Korreldiameter
De nominale korreldiameter van beton.
Dekking
Milieuklasse
De milieu- of blootstellingsklasse wordt gebruikt voor de bepaling van de vereiste dekking. Zie Blootstellingsklassen
Betonoppervlak
Kan gecontroleerd worden, kan niet gecontroleerd worden of afgewerkt.
delta_Cdev
Uitvoeringstolerantie van de betondekking in mm.
Dekking
Betondekking boven / onder in mm.
Wapening
Wapening in X- en Y-richting
Basiswapening boven/onder
Syntaxis 1: <aantal>x<diameter> [+<aantal>x<diameter>...]
Syntaxis 2: <diameter>-<hart-op-hart afstand> [+<diameter>-<hart-op-hart afstand>...]
Syntaxis 3: <mm2> [ / <diameter>]
Aanvullende wapeningsdiameters
De diameters waarmee de aanvullende wapening wordt ontworpen.
Lagen
Instelling welke wapening in de eerste laag ligt.
Hoek drukdiagonaal
Dwarskrachtwapening: Hoek drukdiagonaal in graden.
Gerelateerde onderwerpen

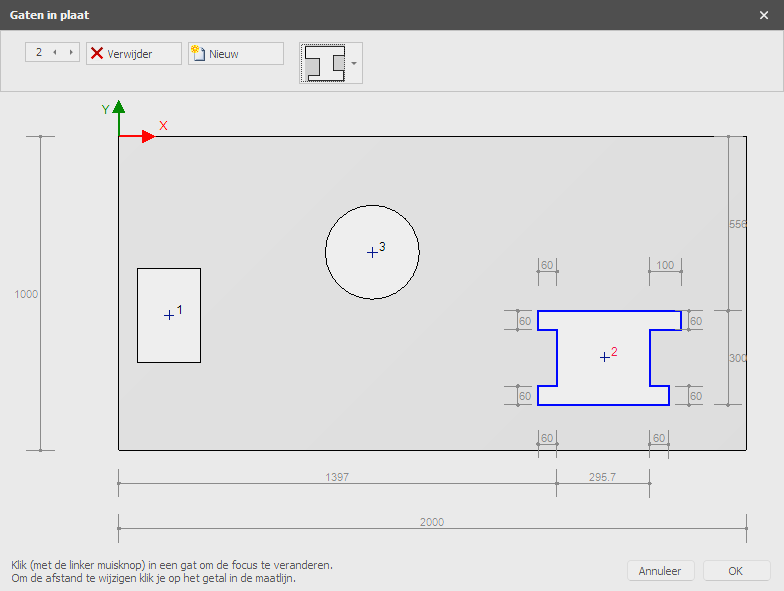

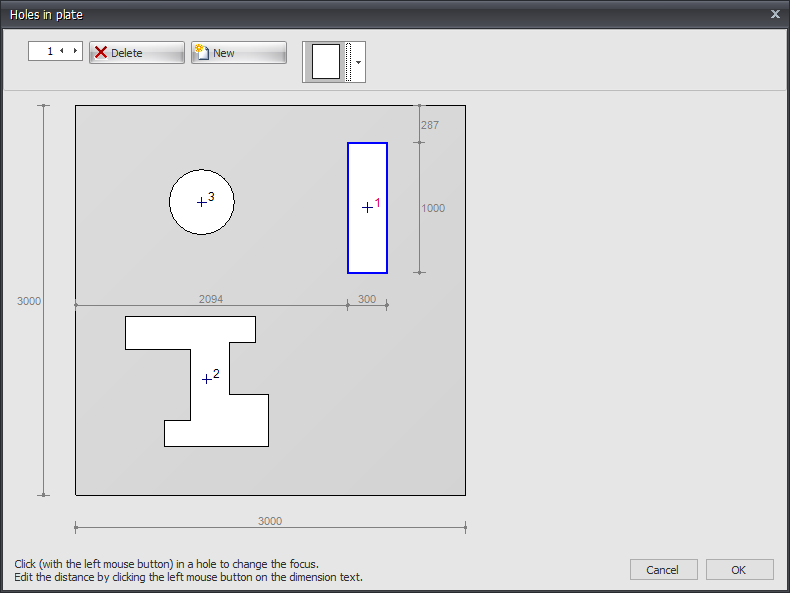

Gaten in plaat

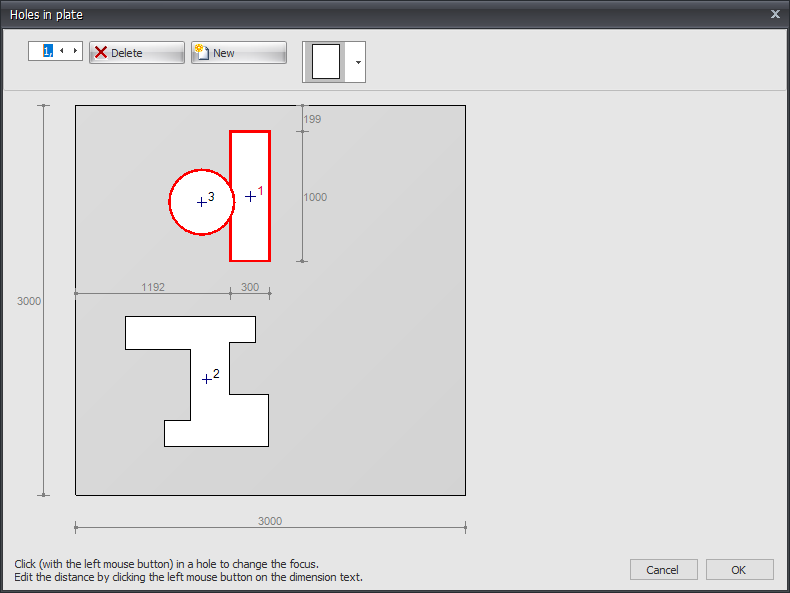

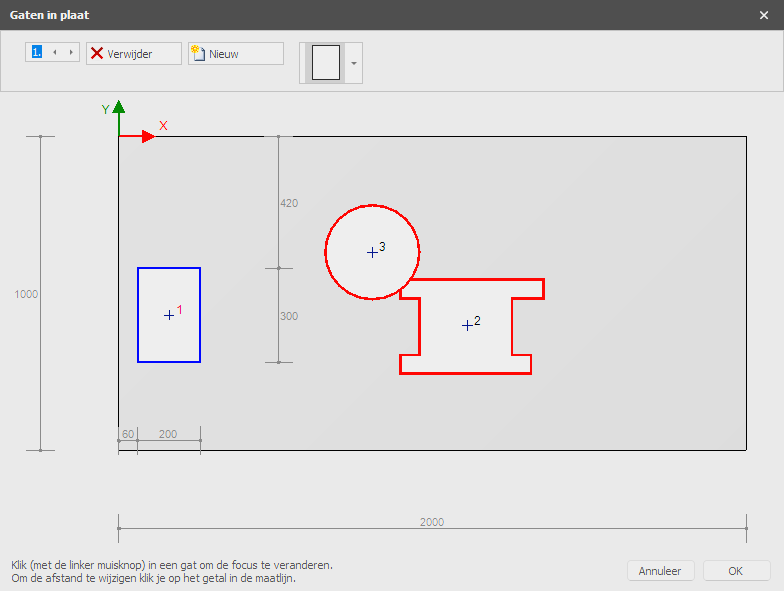

Hier kun je eenvoudig gaten of openingen invoeren. Je kunt kiezen uit een groot aantal basisvormen die geparametriseerd zijn.
Basisvormen
De positie en afmetingen van het gat of de opening kunnen worden aangepast door op de betreffende maatlijn te klikken. De focus bij meerdere gaten kan worden gewijzigd door met de linkermuisknop in de gatcontour te klikken. Als je de linkermuisknop ingedrukt houdt en de muis beweegt, kun je het gat grafisch verplaatsen. Er wordt gecontroleerd of gaten overlappen of door de buitencontour snijden.
Voorbeelden
Mesh met gaten
De mesh wordt automatisch gegenereerd rond de gaten, wat zorgt voor een juiste eindige elementen analyse.

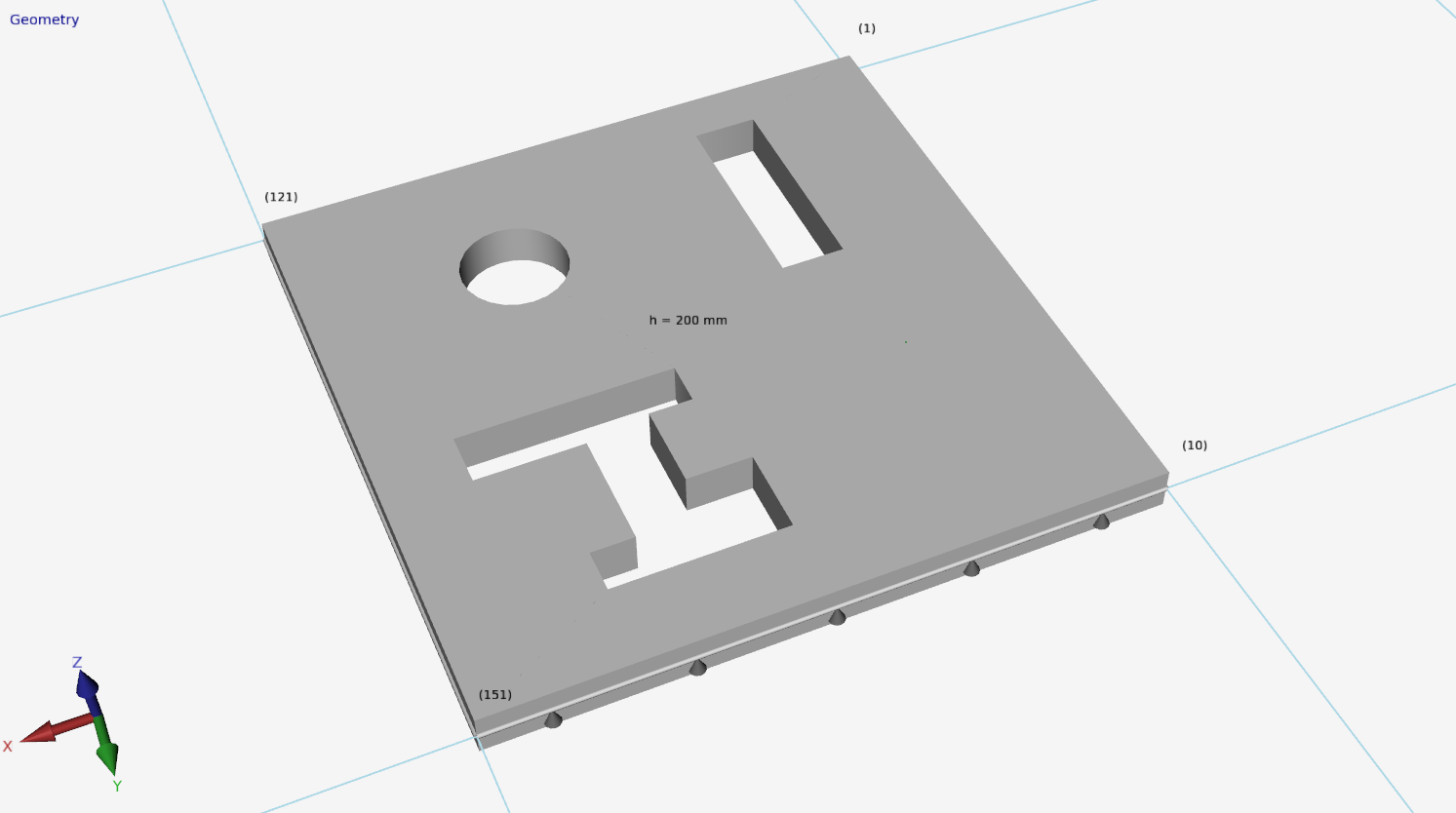

Massieve weergave met gaten
Gerelateerde onderwerpen

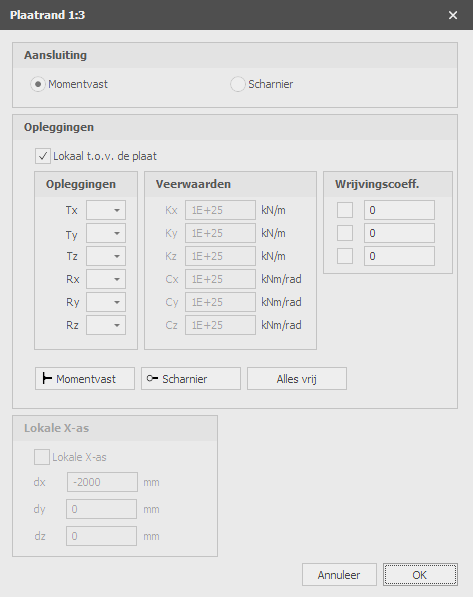

Plaatrand
Plaatranden worden getekend als transparante buizen. Door dubbelklikken op een plaatrand (of 1 klik rechtermuisknop > Eigenschappen) wordt het onderstaande dialoogvenster zichtbaar.
Verbinding
Instelling of plaatrandelementen volledig vast verbonden of scharnierend zijn.
Lokaal ten opzichte van de plaat
Instelling of de steunpunten moeten worden ingevoerd in relatie tot het lokale assenstelsel van de plaat.
Steunpunten / Inklemmingen
Hier voer je in hoe de plaatrand wordt ondersteund. Er zijn veel mogelijkheden.
Je kunt de meest voorkomende / standaard steunpunten gebruiken:
Volledig vast: Tx=A(Absoluut), Ty=A, Tz=A, Rx=A, Ry=A, Rz=A. (Dat is de standaardinstelling)
Scharnierend: Tx=A, Ty=A, Tz=A. Er kunnen geen momenten worden overgedragen, alleen dwars- en normaalkrachten.
Veersteunpunt
Je kunt ook een veersteunpunt invoeren. Tx=S(Veer), Ry=S en/of Rz=S. Je geeft ook de veerwaarde Kx, Cy en/of Cz in kN/m of kNm/rad.
Lokale x-as
Gerelateerde onderwerpen
Verbindingen
Verbindingen
Verbindingen kunnen worden ingevoerd bij knopen.
Invoer in tekening
In de tekening van de verbinding kun je bijna alles wijzigen. Je kunt alle maten wijzigen door op het getal in de maatlijn te klikken.
Je kunt ook de profielen, balkhoeken en belastingen in de tekening wijzigen. Dit werkt niet alleen snel, maar is ook intuïtief. Je zult ervaren hoe eenvoudig en hoe prettig het is om met XFEM4U te werken. De berekeningsresultaten kunnen rechts worden weergegeven als "gedokt" of als een apart scherm op een tweede monitor. Bij elke wijziging die wordt gemaakt, wordt de berekening uitgevoerd en zijn de resultaten direct zichtbaar. Op die manier kun je snel het effect van je wijziging zien. Je kunt alles in één overzicht zien, zowel de invoer als de berekeningsuitvoer.
Verbindingsparameters
Lb=4000
Lengte van de balk (Deze waarde kan worden gewijzigd in de tekening.)
De lengte is alleen belangrijk voor de classificatie van de rotatiestijfheid van de verbinding. (stijf / semi-stijf / scharnierend)
0 <
Hoek van de balk.
Dialoogvensterinstellingen
Je stelt een aantal parameters in het onderstaande dialoogvenster in.
Classificatie constructie
Gestabiliseerd / Ongestabiliseerd
Dit is alleen belangrijk voor de classificatie van de rotatiestijfheid van de verbinding. (stijf / semi-stijf / scharnierend)
Type verbinding
Boutverbinding / Lasverbinding
Type kopplaat
Korte kopplaat / Verlengde kopplaat
Staalsoort
Selecteer de staalsoort voor de verbinding.
Lijfverstijver boven
Geen / Volledig / Gedeeltelijk
Lijfverstijver onder
Geen / Volledig / Gedeeltelijk
Kolomlijfplaten
Geen / Enkel / Dubbel
Boutklasse
Selecteer de boutklasse voor de verbinding.
Sigma;com,Ed
De grootste axiale drukspanning in de kolom. Deze wordt automatisch berekend en hoeft niet te worden ingevoerd.
Aanvullende instellingen
Balken symmetrisch
Bij een dubbele verbinding (links en rechts) kun je instellen of beide gelijk (symmetrisch) zijn of niet. Dit betekent dat wanneer je één kant wijzigt, de andere kant automatisch wijzigt.
Aantal boutrijen
Het aantal boutrijen is minimaal 2.
Bout
Boutdiameter en instellingen.
Haunch boven
Geen / Haunch zonder flens / Haunch met flens
Haunch onder
Geen / Haunch zonder flens / Haunch met flens
Steunplaten
Instelling of steunplaten worden gebruikt.
Gerelateerde onderwerpen
Berekening

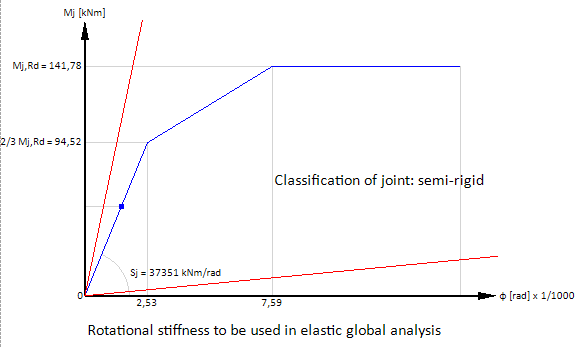

Belastingafhankelijke rotatiestijfheid
In XFEM4U wordt standaard een geometrisch niet-lineaire analyse (GNL) berekend. De krachtsverdeling wordt iteratief bepaald. De balk-kolom momentverbindingen kunnen worden ingevoerd. De rotatiestijfheid van alle verbindingen per iteratiestap wordt bepaald. Op basis van het optredende moment in de balkverbinding bepaalt het rotatiestijfheidsdiagram van de ontworpen verbinding (zie diagram hieronder) een rotatiestijfheid of veerstijfheid die vervolgens wordt gebruikt in de volgende iteratiestap. De iteratie stopt wanneer er geen veranderingen meer zijn in de krachtsverdeling.
In XFEM4U wordt daarom voor alle momentverbindingen een belastingafhankelijke rotatiestijfheid meegenomen. Dit geeft het meest nauwkeurige resultaat en leidt tot een economisch optimaal ontwerp.
Bij kleine momenten (onder 2/3 Mj,Rd) wordt de initiële rotatiestijfheid Sj,ini berekend. Bij grotere momenten met de rotatiestijfheid Sj overeenkomend met het buigmoment Mj,Ed wordt het trilineaire rotatiestijfheidsdiagram gebruikt. Zie het diagram hieronder.
Gerelateerde onderwerpen
Rasterlijnen / Niveaus
In XFEM4U is het mogelijk om een standaardraster met rasterlijnen te gebruiken. Er wordt een standaardraster gemaakt, maar je kunt dit raster aanpassen.
Balken en knopen kunnen eenvoudig in het raster worden getekend. XFEM4U heeft een magneetfunctie, die uitlijnt op punten in het raster.
Coördinaten
Je kunt de rasterlijnen zelf definiëren.
Syntaxis: ''afstand spatiëring1 aantal x spatiëring.. enz''
Voorbeeld: "0 3000 3x2200 2800"
Voor de z-coördinaat, als je de getallen invoert met een +, dan voer je absolute waarden in.
Labels
De aanduiding van de rasterlijnen
Gerelateerde onderwerpen
Rasterlijnen / Niveaus
In XFEM4U is het mogelijk om een standaardraster met rasterlijnen te gebruiken. Er wordt een standaardraster gemaakt, maar je kunt dit raster aanpassen.
Balken en knopen kunnen eenvoudig in het raster worden getekend. XFEM4U heeft een magneetfunctie, die uitlijnt op punten in het raster.
Hulplijnen
In XFEM4U is het mogelijk om tekenhulplijnen in te voeren. Hulplijnen kunnen zeer handig zijn bij het invoeren van je constructie. Er is een weergaveoptie toegevoegd zodat je deze hulplijnen kunt tonen of verbergen.
Coördinaten
Je kunt de rasterlijnen zelf definiëren.
Syntaxis: "afstand spatiëring1 aantal x spatiëring.. enz"
Voorbeeld: "0 3000 3x2200 2800"
Voor de z-coördinaat, als je de getallen invoert met een +, dan voer je absolute waarden in.
Labels
De aanduiding van de rasterlijnen.
Gerelateerde onderwerpen
Buitenpanelen

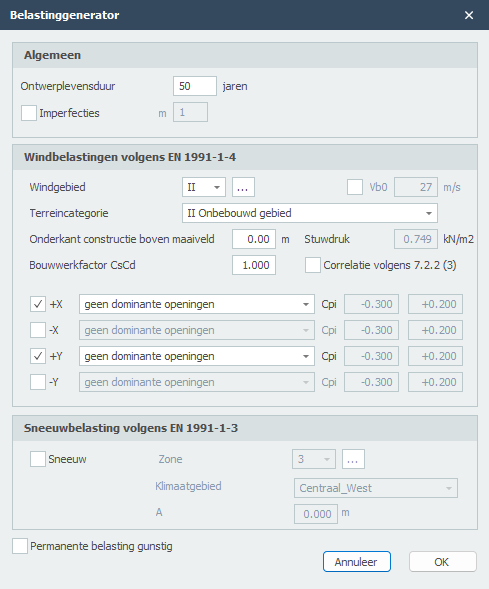

In XFEM4U kun je de belastinggenerator gebruiken. Je kunt snel en eenvoudig alle wind- en/of sneeuwbelastingen laten genereren volgens Eurocode. Je moet eerst alle buitenschillen / panelen (wanden en dakoppervlakken) hebben ingevoerd. Alle ingevoerde buitenpanelen (schillen) worden gebruikt voor de generatie van alle vlakbelastingen voor sneeuw en wind.
Buitenpanelen worden getekend als een "polylijn". Precies zoals het ook wordt gedaan in onder andere AutoCAD. Met de escape-toets of met de rechtermuisknop beëindig je het tekenen.

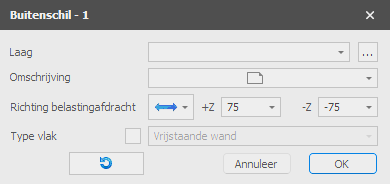

Vervolgens wordt het volgende dialoogvenster weergegeven.
Laag
Balken kunnen optioneel in lagen worden getekend. Dit komt overeen met de functionaliteit van AutoCAD. De lagen kunnen zichtbaar of onzichtbaar worden ingesteld (aan/uit). Je kunt de namen van de lagen aanpassen. Zie Weergaveopties
Beschrijving
Vrije tekst om het paneel te beschrijven.
Belastingdragende richting
Hier kun je de belastingdragende richting van de plaat die je gaat gebruiken invoeren. Er zijn 3 opties.
Oppervlaktetype
De verschillende oppervlakken worden automatisch gedetecteerd, maar hier kun je ook het type oppervlak specificeren. Je hebt de keuze uit: wand, vrijstaande wand, plat dak, scheddak, zadeldak en onbekend. Het type oppervlak is natuurlijk belangrijk voor de generatie van windbelastingen.
De x-as van het lokale coördinatensysteem van de vlakbelasting loopt van het eerste punt naar het tweede punt. Met de weergaveoptie Assenstelsel oppervlaktebelasting kun je het lokale assenstelsel van het paneel zichtbaar maken. Zie Weergaveopties.
Contourrichting omkeren
Deze functie stelt je in staat om de richting van de contourlijn ("polylijn") om te keren. Door dit te doen beïnvloed je ook het coördinatensysteem van het paneel.
Gerelateerde onderwerpen

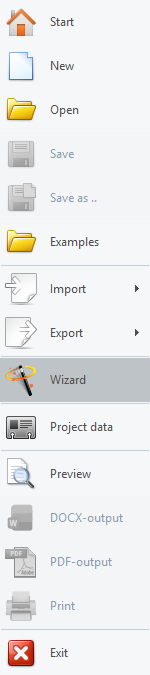

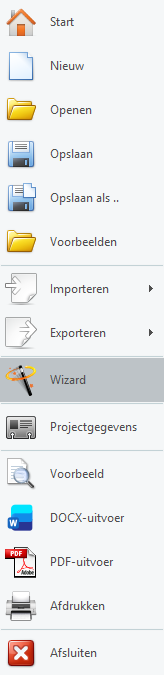

Wizard
Door gebruik van de wizard kun je snel en eenvoudig de geometrie en windbelastingen van een eenvoudige hal genereren.

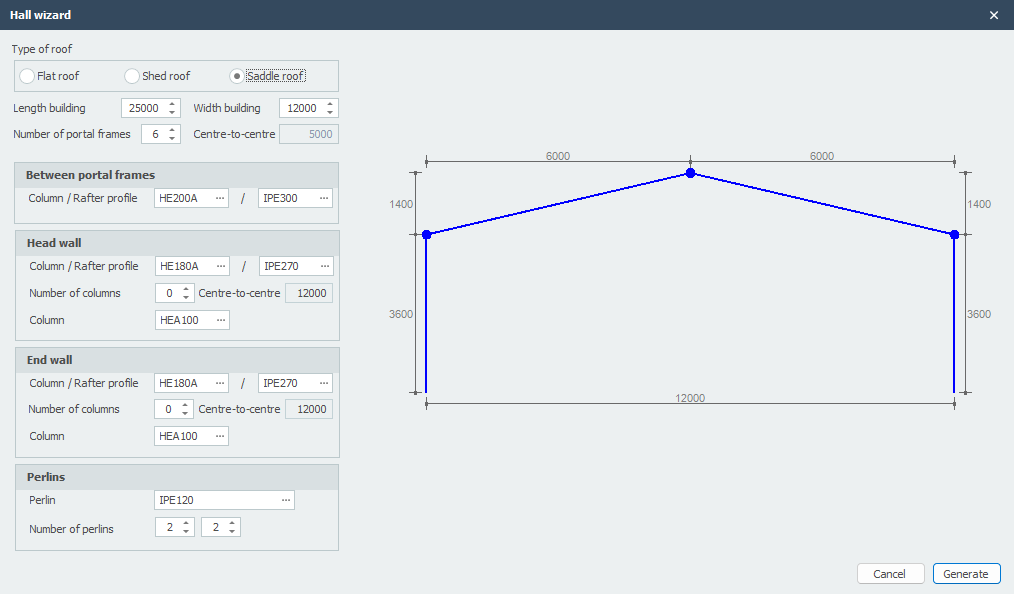

Wizard dialoogvenster
De wizard stelt je in staat om de afmetingen en parameters van je halstructuur in te voeren, en het zal automatisch de complete geometrie genereren inclusief balken, kolommen en structurele elementen.

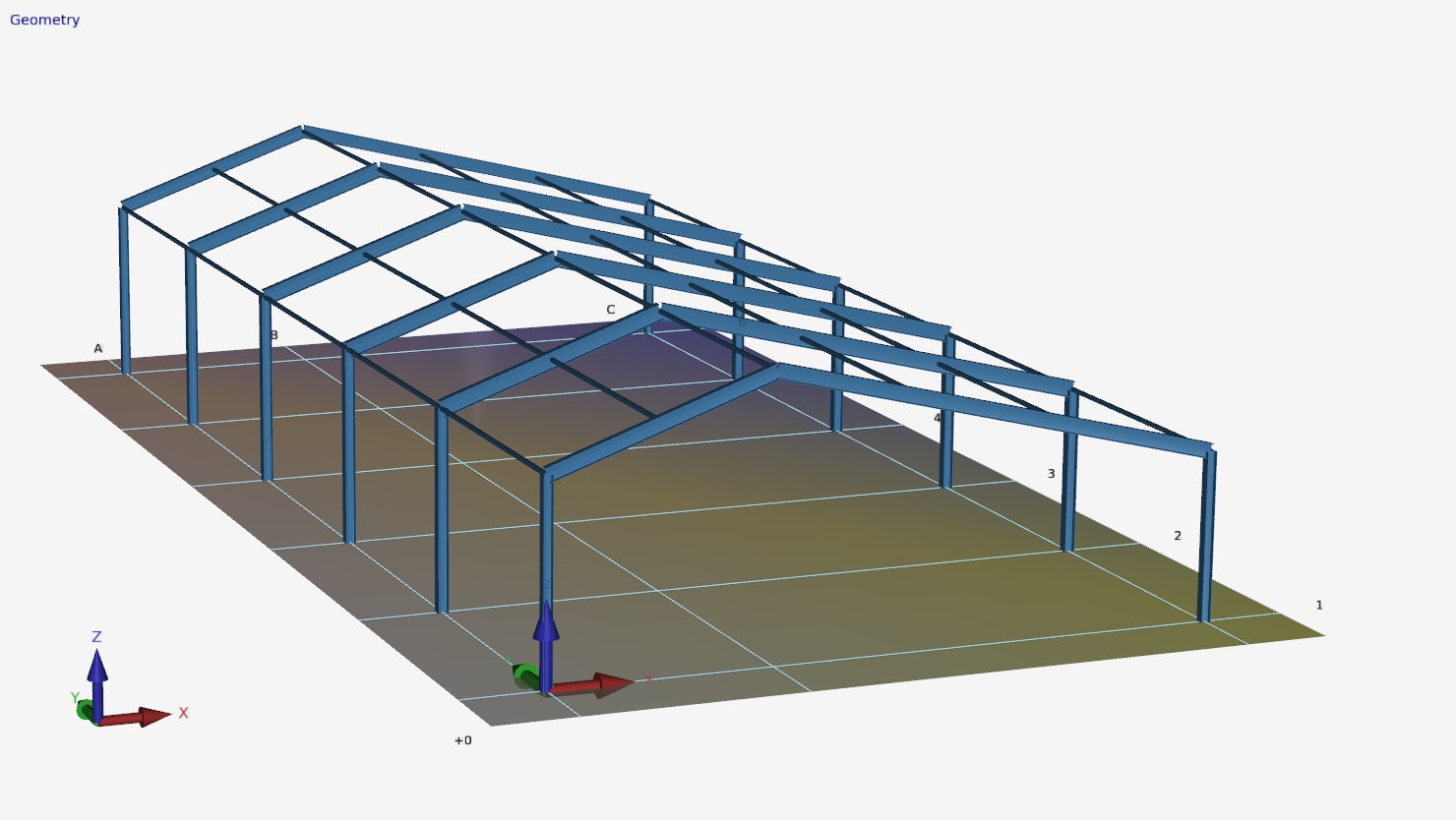

Gegenereerd resultaat
Na het voltooien van de wizard wordt de volledige 3D-structuur automatisch gemaakt met alle benodigde knopen, balken en verbindingen. Windbelastingen kunnen ook automatisch worden gegenereerd op basis van Eurocode-eisen.
Gerelateerde onderwerpen
Intern scharnier in een balk
Het toevoegen van een intern scharnier in het grafische scherm is heel eenvoudig.

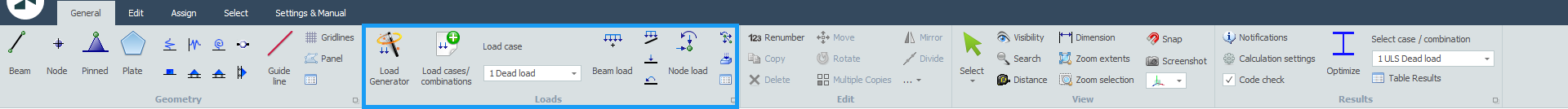

Kies voor de volgende afbeelding in de menubalk:
In deze modus kun je meerdere interne scharnieren toevoegen door gebruik van de linkermuisknop. Door het plaatsen van het scharnier worden de coördinaten rechtsonder getoond.
Wanneer je een intern scharnier toevoegt, wordt een nieuwe knoop in de balk gegenereerd, en wordt de betreffende balk automatisch verdeeld in twee balken met een scharnierverbinding. De balkbelastingen worden ook automatisch aangepast.
Op deze manier kun je eenvoudig een gerberbalk ontwerpen.
Gerelateerde onderwerpen
Belastingen
Belastingen
Elke belasting (knoopbelasting, balkbelasting of knoopverplaatsingen) wordt ingevoerd per belastinggeval.
Belastingtypes
- Belastinggevallen - Definieer en beheer verschillende belastinggevallen
- Balkbelastingen - Pas belastingen toe op balkelementen
- Knoopbelastingen - Pas geconcentreerde belastingen toe op knopen
- Knoopverplaatsingen - Definieer opgelegde verplaatsingen op knopen
- Oppervlaktebelastingen - Pas verdeelde belastingen toe op oppervlakken
Belastingbeheer
- Belastinggenerator - Genereer automatisch belastingen
- Grondregels oppervlaktebelastingen - Regels voor het toepassen van oppervlaktebelastingen
- Belastingcombinaties - Maak combinaties van belastinggevallen
- Volgorde belastingcombinaties - Definieer sequentiële belastingcombinaties
Belastinggenerator
Belastinggenerator
Met de belastinggenerator genereer je in no time alle sneeuw- en windbelastingen, inclusief alle belastingcombinaties. Met name windbelastingen volgens Eurocode zijn uitgebreid en daarom arbeidsintensief. De belastinggenerator neemt dat werk uit je handen. Er zijn hier echter enkele belangrijke grondregels. Kijk bij Grondregels oppervlaktebelastingen.
Ontwerplevensduur
De ontwerplevensduur van het gebouw in jaren
Imperfecties
Er kan worden ingesteld of je imperfecties wilt meenemen of niet.
Windbelastingen volgens EN-1991-1-4
Windzone
Afhankelijk van de locatie van de constructie wordt de windzone gekozen. Deze waarde verschilt per land.
Terreincategorie
Op basis van lokale omstandigheden wordt de terreincategorie gekozen.
Hoogte boven terrein
De hoogte van het gebouw boven het terrein in meters.
Snelheidsdruk
Berekende snelheidsdruk
Structuurfactor
Structuurfactor volgens 6.3
Correlatie
Instelling of winddrukken op gevels moeten worden gereduceerd met 0.85. Bijv. volgens Nederlandse NAD art. 7.2.2(3).
Wind in +X
Selecteer of de wind moet worden gegenereerd in positieve x-richting.
Wind in -X
Selecteer of de wind moet worden gegenereerd in negatieve x-richting.
Wind in +Y
Selecteer of de wind moet worden gegenereerd in positieve y-richting.
Wind in -Y
Selecteer of de wind moet worden gegenereerd in negatieve y-richting.
De interne onder- en overdruk is afhankelijk van de grootte van de openingen in de wanden.
Sneeuwbelastingen volgens EN-1991-1-3
Selecteer of de sneeuwbelasting moet worden gegenereerd of niet.
A
De locatiehoogte boven zeeniveau [m] is volgens Eurocode tabel C1.
Belastinggeneratie
Alle belastinggevallen en belastingcombinaties voor sneeuw en wind worden automatisch gemaakt. Je kunt deze belastingen ook wijzigen en uitbreiden.
Gerelateerde onderwerpen
Grondregels oppervlaktebelastingen
Om met oppervlaktebelastingen te werken zijn er echter een paar belangrijke grondregels. Wat je moet weten.
-
Om met de belastinggenerator te werken moeten schillen worden ingevoerd. Uit de schillen worden de oppervlaktebelastingen gegenereerd. Schillen moeten van buitenaf met de klok mee worden getekend zodat de z-as van de schil naar buiten wijst.
-
De schil (en dus de oppervlaktebelasting) moet altijd worden "omrand" door oppervlaktebelasting dragende balken. Zelfs als de belasting (door belastingdragende richting) daar niet naartoe gaat. Als je een staalconstructie hebt voer dan ook de betonnen funderingsbalken in.
-
Werk nauwkeurig. Alle balken / knopen moeten netjes in het vlak van de schil resp. oppervlaktebelasting liggen. Een scheef vlak wordt niet ondersteund. Dit vereist dus dat je nauwkeurig werkt.
-
Controleer ook altijd of de balkbelastingen goed worden gegenereerd uit de oppervlaktebelastingen. Je doet dit door "Afgeleide balkbelastingen" aan te zetten. Controleer of de richting van de belastingoverdracht correct is ingevoerd. Als het niet correct is, wijzig dan de richting van de belastingoverdracht bij de schillen en herstart de belastinggenerator.
Belastinggevallen

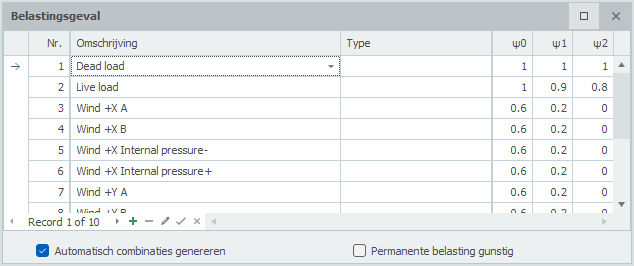

Belastinggevallen

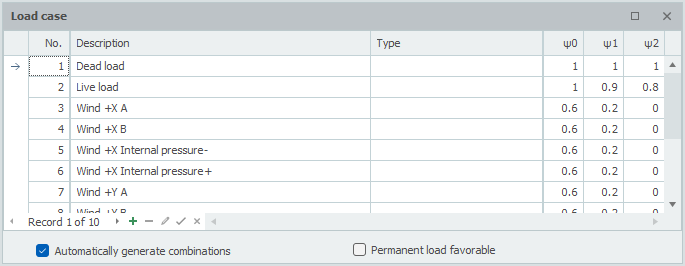

Invoer van de belastinggevallen.
Nr.
Dit nummer wordt automatisch gegenereerd. Je kunt dit nummer niet wijzigen.
Beschrijving
Vrije tekst om het belastinggeval te beschrijven.
Type
Het type belasting. Afhankelijk van het type belasting worden standaard combinatiefactoren (frequente / quasi-permanente waarde) psi0, psi1, en psi2 bepaald volgens de Eurocode.
Deze combinatiefactoren worden als standaard aangeboden bij het invoeren van de belastingcombinaties. Deze waarden kunnen echter worden aangepast.
Automatisch worden twee belastingcombinaties gegenereerd: Permanente en veranderlijke belastingen.
Automatisch combinaties genereren
Wanneer je belastingcombinaties invoert/wijzigt, worden de belastingcombinaties automatisch gegenereerd. Je kunt deze combinaties ook wijzigen en uitbreiden.
Permanente belasting gunstig
Extra ULS belastingcombinaties worden gegenereerd waarin de belastingfactor voor de permanente belasting 0.90 is.
Gerelateerde onderwerpen
Volgorde belastinggeval
Met een klik op de rechtermuisknop wordt het onderstaande contextmenu geopend. Met deze functies kun je eenvoudig de volgorde van de belastinggevallen aanpassen en/of belastinggevallen invoegen.
Invoegen
Een nieuw belastinggeval wordt gemaakt en ingevoegd boven het huidige belastinggeval.
Verwijderen
Het belastinggeval wordt verwijderd, inclusief alle belastingen.
Kopiëren
Het belastinggeval wordt gekopieerd, inclusief alle belastingen.
Omhoog verplaatsen / Omlaag verplaatsen
Een belasting kan een regel omhoog en omlaag worden verplaatst.
Gerelateerde onderwerpen
Belastinggeval kopiëren

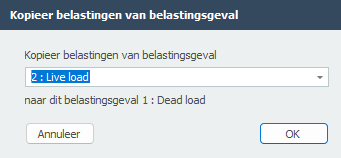

Je kunt alle belastingen van het ene belastinggeval naar het andere belastinggeval kopiëren.
Van belastinggeval
Selecteer het bronbelastinggeval waarvan je de belastingen wilt kopiëren.
Naar belastinggeval
Selecteer het doelbelastinggeval waarnaar je de belastingen wilt kopiëren.
Kopieerbewerking
Alle belastingen (balkbelastingen, knoopbelastingen, knoopverplaatsingen en oppervlaktebelastingen) van het bronbelastinggeval worden gekopieerd naar het doelbelastinggeval.
Gerelateerde onderwerpen
Balkbelastingen
Balkbelastingen worden ingevoerd in een lokaal balkcoördinatensysteem. Zie Ontwerpopstelling.
Het onderstaande dialoogvenster wordt geopend.
Belastinggeval
Keuze voor het belastinggeval.
Type belasting
Kies het type belasting dat je wilt toevoegen.
| Type | Beschrijving |
|---|---|
 |
Gelijkmatig verdeelde belasting, of variërende belasting |
|
Puntlast - F-belasting |
|
Moment - M-belasting |
Beschrijving
Vrije tekst om de belasting te beschrijven.
Richting van de belasting / Lokaal-Globaal
De belasting kan in 3 richtingen worden ingevoerd. In x-, y- of z-richting ten opzichte van het lokale coördinatensysteem (standaard) of het globale coördinatensysteem.
q1
De grootte van de belasting. Voor de q-belasting de grootte van de belasting aan het begin in kN/m. Voor een puntlast de amplitude van de belasting in kN. Voor een moment de grootte van de belasting in kNm.
Met
kun je het teken van de belastingen heel eenvoudig wijzigen. Standaard staat het teken op omdat dit het meest voorkomt.
q2
Alleen voor de q-belasting de grootte van de belasting aan het einde van de balk in kN/m.
a
De afstand in mm waar de belasting begint, geteld vanaf de beginknoop van de balk.
L
Alleen voor de q-belasting moet de lengte van de belasting worden ingevoerd. Standaard gaat de belasting tot het einde van de balk.
Hoek
Alleen voor de q- en F-belasting. De hoek in graden ten opzichte van de loodlijn. De richting tegengesteld aan de wijzerzin is positief.
z
De afstand in de z-richting in mm ten opzichte van de referentielijn. De referentielijn is instelbaar: 'z ten opzichte van bovenkant', 'z ten opzichte van middellijn', 'z ten opzichte van onderkant'.
Deze afstand is alleen relevant voor de kipstabiliteitscontrole.
Excentriciteit
De excentriciteit in mm gemeten loodrecht op de belasting (belastingoppervlak). Voor een belasting in de z-richting is dit de afstand in y-richting. Voor een belasting in de y-richting is dit de afstand in de z-richting. Deze excentriciteit veroorzaakt torsie in de balk. Standaard is de excentriciteit nul. Bijvoorbeeld bij gepaalte betonfunderingen kan de belasting excentrisch zijn.
Tabel

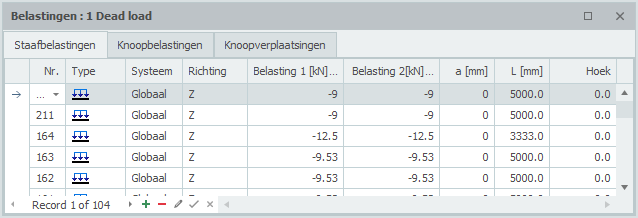

Balkbelastingen kunnen ook worden toegevoegd/gewijzigd in de tabel. Het maakt niet uit. Het is ook mogelijk om te wisselen tussen grafische invoer en numerieke invoer via tabellen.
Gerelateerde onderwerpen
Knoopbelastingen

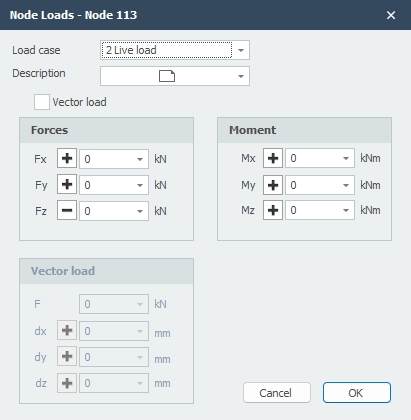

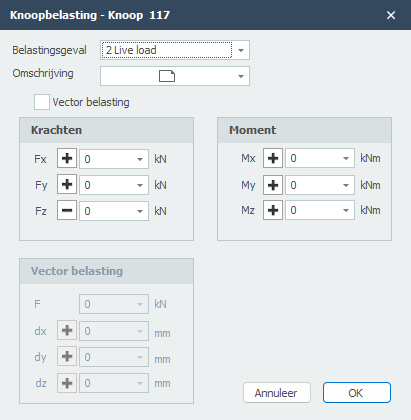

Het onderstaande dialoogvenster wordt geopend.
Belastinggeval
Optie voor het belastinggeval.
Belastinginvoer
De knoopbelasting wordt ingevoerd in het globale coördinatensysteem. Wanneer voor de betreffende knoop een lokaal coördinatensysteem is ingevoerd, worden de krachten ingevoerd ten opzichte van dit coördinatensysteem.
Beschrijving
Vrije tekst om de belasting te beschrijven.
Fx
De grootte van de kracht in kN in de x-richting
Fy
De grootte van de kracht in kN in de y-richting
Fz
De grootte van de kracht in kN in de z-richting
Mx
De grootte van het moment in kNm rond de x-as.
My
De grootte van het moment in kNm rond de y-as.
Mz
De grootte van het moment in kNm rond de z-as.
Vectorbelasting
Een mogelijkheid voor het invoeren van de belasting als een vector in een bepaalde richting.
F
De grootte van de vectorkracht in kN
dx
Relatieve afstand in x-richting
dy
Relatieve afstand in y-richting
dz
Relatieve afstand in z-richting
Door gebruik van dx, dy en dz wordt de richting van de vectorkracht bepaald.
Tabel

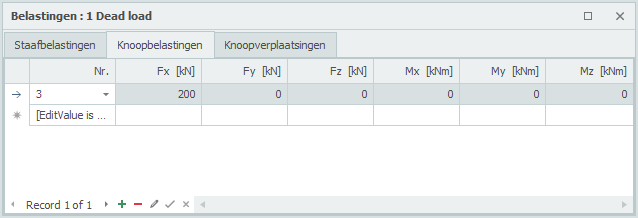

Knoopbelastingen kunnen ook worden toegevoegd/gewijzigd in een tabel. Het maakt niet uit. Het is ook mogelijk om te wisselen tussen grafische invoer en numerieke invoer via tabellen.
Gerelateerde onderwerpen
Knoopverplaatsingen (Opgelegde knoopverplaatsingen)

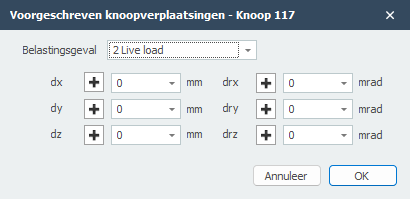

Het onderstaande dialoogvenster wordt geopend.
Belastinggeval
Optie voor het belastinggeval.

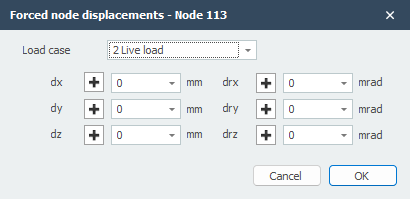

Verplaatsingsinvoer
De knoopverplaatsing wordt ingevoerd in het globale coördinatensysteem. Wanneer voor een bepaalde knoop een lokaal coördinatensysteem is ingevoerd, wordt de verplaatsing ingevoerd ten opzichte van dit coördinatensysteem.
dx
De amplitude van de verplaatsing in mm in de x-richting
dy
De amplitude van de verplaatsing in mm in de y-richting
dz
De amplitude van de verplaatsing in mm in de z-richting
drx
De amplitude van de rotatie in mrad rond de x-as
dry
De amplitude van de rotatie in mrad rond de y-as
drz
De amplitude van de rotatie in mrad rond de z-as

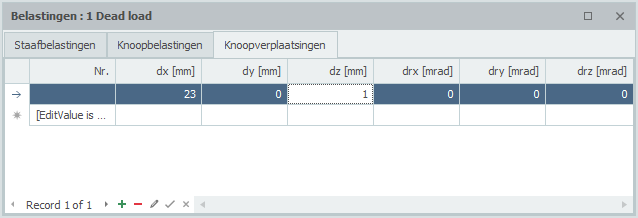

Tabel
Knoopverplaatsingen kunnen ook worden toegevoegd/gewijzigd in een tabel. Het maakt niet uit. Het is ook mogelijk om te wisselen tussen grafische invoer en numerieke invoer via tabellen.
Gerelateerde onderwerpen
Oppervlaktebelastingen
Oppervlaktebelastingen kunnen worden gebruikt voor platen, wanden en balkconstructies. In het geval van balkconstructies worden alle balkbelastingen automatisch gegenereerd. Er zijn hier echter enkele belangrijke grondregels. Kijk bij Grondregels oppervlaktebelastingen.
Bekijk de demo.
Je kunt elk oppervlak tekenen als een 'polylijn' zoals je het kent van AutoCAD. Druk op de escape-toets of klik met de rechtermuisknop wanneer je klaar bent.

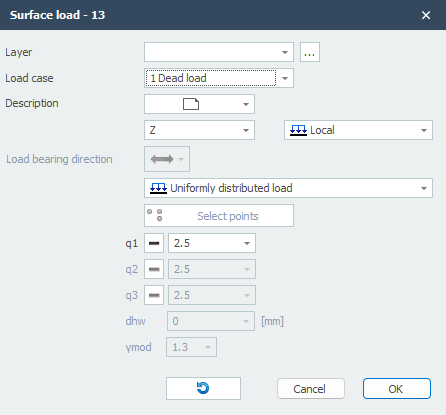

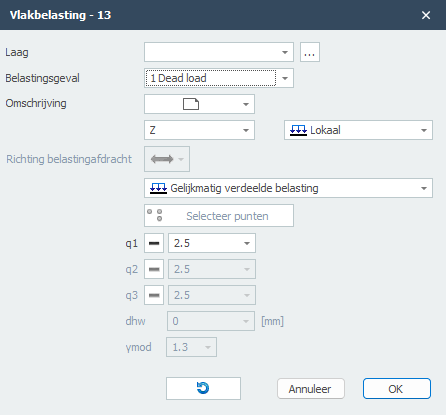

Vervolgens wordt het onderstaande dialoogvenster geopend.
Let op! Om balkbelastingen te kunnen genereren moeten randbalken voorkomen.
Met de weergaveoptie Toon afgeleide staafbelastingen kun je alle automatisch gegenereerde balkbelastingen weergeven. Je kunt dit gebruiken om te controleren of de belastingen correct zijn gemaakt. Zie Weergaveopties.
Belastinggeval
Keuze voor het belastinggeval.
Beschrijving
Vrije tekst om de belasting te beschrijven.
Richting van de belasting / Lokaal-Globaal
De belasting kan in 3 richtingen worden ingevoerd. In x-, y- of z-richting ten opzichte van het lokale coördinatensysteem (standaard) of het globale coördinatensysteem.
Je kunt kiezen uit "Lokaal", "Globaal" en "Globaal projectief".
Bij het kiezen van Globaal projectief (voor sneeuw- en gebruiksbelastingen) is de belasting gerelateerd aan het projectieoppervlak.
q1 [,q2 en q3]
De grootte van de belasting in kN/m2.
Belastingdragende richting
Hier kun je de belastingdragende richting van de plaat die je gaat gebruiken invoeren. Er zijn 3 opties.
Type belasting
Hier kun je specificeren of de belasting gelijkmatig verdeeld of lineair is. Met een lineair lopende belasting kun je bijvoorbeeld een waterdruk of gronddruk op een wand invoeren. Of een lopende windbelasting over een hoog gebouw.
Lineaire belastingen worden gedefinieerd door belastingen q1, q2 en q3 in 3 punten te specificeren. Standaard worden de eerste 3 punten van de contourlijn geselecteerd. Natuurlijk kun je nog optioneel andere punten selecteren. De onderstaande knop stelt je in staat om andere 3 punten van de "polylijn" te selecteren.
De x-as van het lokale coördinatensysteem van de vlakbelasting loopt van het eerste punt naar het tweede punt. Met de weergaveoptie Assenstelsel oppervlaktebelasting kun je het lokale assenstelsel van de oppervlaktebelasting zichtbaar maken. Zie Weergaveopties.
Contourrichting omkeren
Deze functie stelt je in staat om de richting van de contourlijn ("polylijn") om te keren. Door dit te doen beïnvloed je ook het coördinatensysteem van de oppervlaktebelasting.
Gerelateerde onderwerpen
Belastingcombinaties

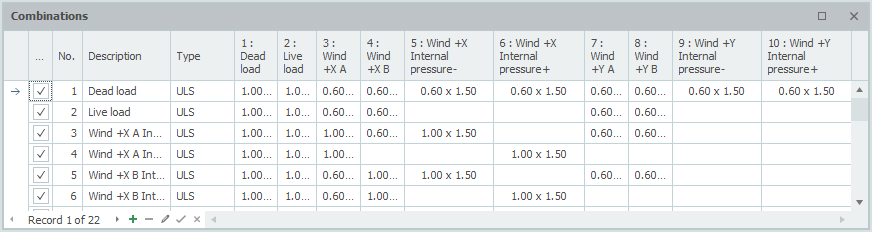

Invoer van belastingcombinaties
Selectievakje
Instelling of de combinatie moet worden berekend of niet.
Nr.
Dit nummer wordt automatisch gegenereerd. Je kunt dit nummer niet wijzigen.
Beschrijving
Vrije tekstruimte om de belastingcombinatie te beschrijven.
Type
Het type belasting (ULS - uiterste grenstoestand, ULS- brand, SLS-bruikbaarheidsgrenstoestand, quasi permanent).
Afhankelijk van het type combinatie worden standaardwaarden voor de combinatiefactoren (psi) en de belastingfactor (gamma) aangeboden volgens de Eurocode. Deze waarden kunnen worden aangepast.
Kolommen met belastinggevallen
Voor alle belastinggevallen worden kolommen gemaakt. Op die manier verschijnt een tabel waarin alle combinaties worden getoond. Elke cel bevat 2 waarden in de syntaxis: combinatiefactor x belastingfactor. Je kunt ook één waarde invoeren en dat is de belastingfactor. In dat geval wordt de combinatiefactor ingesteld op 1.00.
Wanneer je op een cel klikt verschijnt het volgende dialoogvenster. Hier kun je beide waarden aanpassen.
Voor de combinatiefactor en de belastingfactor worden keuzelijsten aangeboden inclusief de standaardwaarden waaruit je kunt kiezen. Je kunt ook een eigen waarde invoeren. Dit geeft veel vrijheid.
Als je bijvoorbeeld een van de waarden als nul neemt, is het product van de twee waarden uiteraard ook nul. In dat geval wordt de cel 'leeg' getoond. Dit is alleen om de zaken duidelijk te maken.
Standaard worden er drie belastingcombinaties gegenereerd: (ULS (6.10a), ULS (6.10b) en SLS)
Gerelateerde onderwerpen
Volgorde belastingcombinaties
Met de rechtermuisknop wordt het volgende contextmenu geopend. Met deze functies kun je eenvoudig de volgorde van de belastingcombinaties aanpassen, of nieuwe belastingcombinaties invoegen.
Invoegen
Een nieuwe belastingcombinatie wordt gemaakt en ingevoegd boven het huidige belastinggeval.
Verwijderen
De belastingcombinatie wordt verwijderd.
Kopiëren
De belastingcombinatie wordt gekopieerd.
Omhoog verplaatsen / Omlaag verplaatsen
Een belastingcombinatie kan een regel omhoog en omlaag worden verplaatst.
ULS combinatie kopiëren naar SLS
Elke belastingcombinatie van het type ULS wordt gekopieerd als type SLS. De belastingfactoren worden ingesteld op 1.00.
Gerelateerde onderwerpen
Bewerken
Bewerken
De sectie Bewerken bevat gereedschappen voor het wijzigen, kopiëren en beheren van structurele elementen in het model.
Hoofdfuncties
- Menu - Toegang tot bewerkingscommando's en gereedschappen
- Selecties maken - Gereedschappen voor het selecteren van meerdere elementen
Overzicht

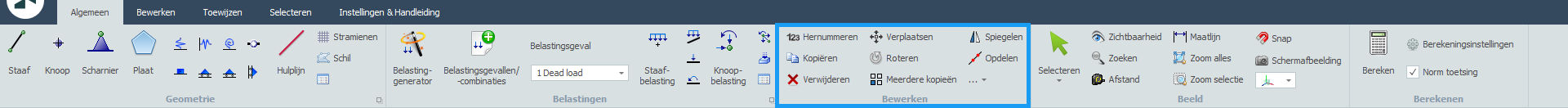

Het lint Bewerken biedt uitgebreide gereedschappen voor het wijzigen van uw structurele model, waaronder:
- Kopieer- en verplaatsingsbewerkingen
- Rotatie- en spiegelfuncties
- Array-bewerkingen voor het maken van meerdere kopieën
- Selectiegereedschappen voor het beheren van elementen
- Ongedaan maken en opnieuw uitvoeren functionaliteit
- Hernummering van knopen en balken
Gerelateerde onderwerpen
Menu
Hernummeren
Met deze functie worden de knopen en balken hernummerd.
Ongedaan maken en Opnieuw uitvoeren
Ongedaan maken (Ctrl+Z)
Opnieuw uitvoeren (Ctrl+Y)
Elke aanpassing kan onbeperkt worden teruggedraaid en herhaald. Wil je terug naar een vorige situatie? Dat is mogelijk. De functie ongedaan maken helpt je feilloos en snel.
Een verkeerde of onbedoelde invoer kan worden hersteld, maar met deze functie kun je ook snel verschillende oplossingen vergelijken. Het helpt je een optimaal ontwerp van je constructie te maken.
Bekijk de demo
Kopiëren
Kopiëren

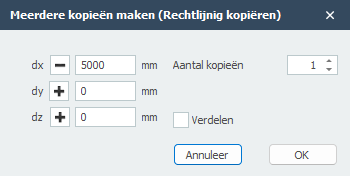

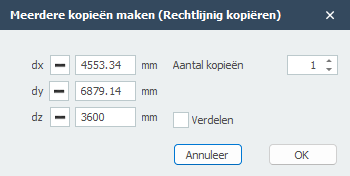

Met deze functie kun je geselecteerde knopen, balken en platen eenvoudig kopiëren. Je selecteert de betreffende knopen en balken door gebruik te maken van het 'selectievenster / kruising'. Zie Selecties maken. Daarna markeer je het begin door op het scherm te klikken. (1. Selecteer basispunt.) Beweeg nu de muis in de richting waarin je de knopen en balken wilt kopiëren. (2. Selecteer tweede punt in de richting waarin je wilt kopiëren.) Net als in AutoCAD is een maatlijn zichtbaar. Je kunt ook direct de afstand invoeren via je toetsenbord. Je sluit af met de Enter-toets. Alle knopen, balken en platen worden relatief gekopieerd.

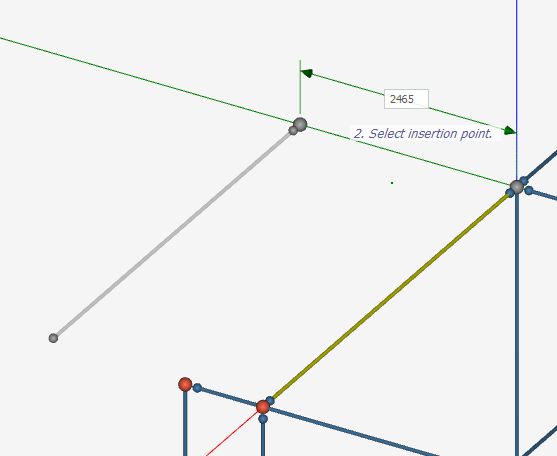

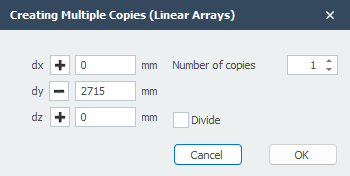

Het KOPIËREN commando wordt herhaald. Je kunt dus je kopie op verschillende plaatsen plaatsen en zo je model nog sneller en eenvoudiger invoeren. Gebruik de esc-toets of de rechtermuisknop om het kopieerproces te beëindigen.
Verplaatsen
Verplaatsen
Met deze functie kun je knopen eenvoudig verplaatsen. Je selecteert de betreffende knopen door gebruik te maken van het 'selectievenster / kruising'. Zie Selecties maken. Daarna markeer je het begin door op het scherm te klikken. (1. Selecteer basispunt.) Beweeg nu de muis in de richting waarin je de knoop wilt verplaatsen. (2. Selecteer tweede punt in de richting waarin je wilt verplaatsen.)
Tijdens het bewegen van je muis verschijnt een maatlijn in een van de hoofdrichtingen x, y of z. Je kunt, net zoals je het kent van AutoCad, direct de afstanden numeriek invoeren door de waarde/waarden vanaf je toetsenbord in te voeren. Er zijn 3 mogelijkheden:
1. Verplaatsen met een bekende lengte in een van de hoofdrichtingen
De waarde verschijnt in de maatlijn. Hier kun je de afstand intypen. Door gebruik van de enter-toets wordt de invoer afgesloten en worden de geselecteerde knopen verplaatst.
2. Verplaatsen met relatieve Cartesiaanse coördinaten (dx, dy, dz)
Eerst voer je de afstand in x-richting in. De waarde verschijnt in de maatlijn. Daarna typ je een puntkomma ";" en de afstand in y-richting. De waarde verschijnt in een tweede invoerveld. Vervolgens typ je een puntkomma ";" en de afstand in z-richting. De waarde verschijnt in een derde invoerveld. Door gebruik van de enter-toets wordt de invoer afgesloten en worden de geselecteerde knopen verplaatst.
3. Verplaatsen met relatieve Cartesiaanse coördinaten (dx, dy, dz) of naar absolute Cartesiaanse coördinaten (x, y, z)
Druk op de spatiebalk en het onderstaande dialoogvenster verschijnt. Hier kun je relatieve coördinaten of absolute coördinaten direct invoeren.
Verwijderen
Verwijderen
Met deze functie kun je eenvoudig onderdelen verwijderen. Je selecteert de betreffende objecten door gebruik te maken van het 'selectievenster / kruising'.
Roteren
Roteren
Met deze functie kun je geselecteerde onderdelen roteren. Je kunt ook meerdere kopieën maken met deze functie.
Je selecteert de betreffende knopen en balken door gebruik te maken van het 'selectievenster / kruising'. Zie Selecties maken. Daarna selecteer je het eerste punt van de rotatieas. (1. Selecteer eerste punt van rotatieas.) Ten tweede selecteer je het tweede punt van de rotatieas. (2. Selecteer tweede punt van rotatieas.) Het onderstaande dialoogvenster wordt zichtbaar.
Voer de waarde van de rotatiehoek in. Optioneel kun je ook meerdere kopieën maken.
Meerdere kopieën (Lineaire arrays)
Meerdere kopieën (Lineaire arrays)
Met deze functie kun je eenvoudig meerdere kopieën maken van geselecteerde knopen, balken en platen. Je selecteert de betreffende knopen, balken en platen met behulp van het 'selectievenster / kruising'. Zie Selecties maken. Daarna markeer je het begin door op het scherm te klikken. (1. Selecteer basispunt.) Beweeg nu de muis in de richting waarin je de knopen en balken wilt kopiëren. (2. Selecteer tweede punt in de richting waarin je wilt kopiëren.) Net als in AutoCAD is een maatlijn zichtbaar. Je kunt ook direct de afstand invoeren via je toetsenbord. Je sluit af met de Enter-toets. Het onderstaande dialoogvenster wordt zichtbaar.
Voer het aantal kopieën in. Met verdelen worden de kopieën verdeeld over de afstand. Alle knopen en balken worden relatief gekopieerd.
Submenu
Spiegelen
Spiegelen
Met deze functie kun je geselecteerde onderdelen spiegelen of omklappen. Het spiegelvlak is willekeurig en wordt geselecteerd met 3 punten.
Je selecteert de betreffende knopen en balken door gebruik te maken van het 'selectievenster / kruising'. Zie Selecties maken. Daarna selecteer je het spiegel-/omklapvlak door 3 punten.
1. Selecteer eerste punt van spiegel. 2. Selecteer tweede punt van spiegel. 3. Selecteer derde (laatste) punt van spiegel.
Het onderstaande dialoogvenster wordt zichtbaar.
Kies om de geselecteerde objecten te spiegelen of om te klappen.
Balk verdelen
Balk verdelen
Met deze functie kun je je geselecteerde balken eenvoudig verdelen in gelijke balkdelen.
Snijpunten van balken bepalen
Snijpunten van balken bepalen
Met deze functie kun je eenvoudig de snijpunten van je geselecteerde balken berekenen. Knopen worden toegevoegd op elk gevonden snijpunt.
Balken splitsen
Balken splitsen
Balken kunnen worden gesplitst in meerdere balken waarbij alle balkbelastingen ook worden gesplitst. Je selecteert de balk(en) en de knoop/knopen op de balk en kiest Balken splitsen.
Balken samenvoegen
Balken samenvoegen
Dit is een omgekeerde bewerking van Balken splitsen.
Balkoriëntatie omschakelen
Balkoriëntatie omschakelen
Met deze functie kun je eenvoudig de begin- en eindknoop van je geselecteerde balken omwisselen. Door het omwisselen van de knopen verandert de richting van de lokale balkas.
Balkgroep maken
Balkgroep maken
Specifiek en alleen voor de kipstabiliteitscontrole kan hier een balkgroep worden ingevoegd. XFEM4U detecteert automatisch voor welke balken dit kwalificeert. Alleen de balken die door een volledig vaste verbinding met deze specifieke balk zijn verbonden en hetzelfde profiel hebben, worden getoond. Je kunt selecteren welke balken in aanmerking moeten worden genomen. Voor deze groep voer je vervolgens de lengte tussen de zijdelingse steunpunten en de kniklengte uit het vlak in. Zie Eurocode.
Plaatcontour omkeren
Plaatcontour omkeren
De richting van de plaatcontour bepaalt ook de richting van de lokale z-as. Met deze functie kun je de richting van de plaatcontour omkeren.
Roteren om lokale Z-as
Roteren om lokale z-as
De richting van de x-as van de plaat is gelijk aan die van de 1e contourzijde. Met deze functie kun je die 1e zijde verschuiven en zo de richting van de x-as aanpassen.
Plaatbelasting genereren
Plaatbelasting genereren
Deze functie stelt je in staat om snel een oppervlaktebelasting op de plaat in te stellen. De contour van de oppervlaktebelasting is dan ook de contour van de plaat.
Gerelateerde onderwerpen
Selecties maken / Meerdere selecties
Selecties maken / Meerdere selecties
Voor het selecteren van een (grote) hoeveelheid knopen, balken en/of platen in één keer kun je het 'Selectievenster' of 'Selectiekruising' gebruiken.
Dit werkt precies hetzelfde als je mogelijk kent van o.a. AutoCAD.
Je tekent een 'venster' van links naar rechts. Je tekent een 'kruising' van rechts naar links.
'Selectievenster' (van linksonder naar rechtsboven)
- Bepaal, met je muis, het startpunt van het venster dat je wilt tekenen. Dit is de linker hoek van het venster dat je wilt tekenen.
- Druk op de linkermuisknop
- Terwijl je de linkermuisknop ingedrukt houdt, beweeg je de muis naar rechts. Een venster wordt getekend in (deels transparant) blauw.
- Wanneer je de linkermuisknop loslaat, worden alle knopen en balken die volledig in dit venster staan geselecteerd.
'Selectiekruising' (van rechtsboven naar linksonder)
- Bepaal, met je muis, het startpunt van het venster dat je wilt tekenen. Dit is de rechter hoek van het venster dat je wilt tekenen.
- Druk op de linkermuisknop.
- Terwijl je de linkermuisknop ingedrukt houdt, beweeg je de muis naar links. Een venster wordt getekend in (deels transparant) groen.
- Wanneer je de linkermuisknop loslaat, worden alle knopen en balken die gedeeltelijk in dit venster staan geselecteerd.
Meervoudige selectie
Om meerdere knopen of balken te selecteren kun je de CTRL-knop gebruiken.
Door de CTRL-knop continu ingedrukt te houden, 'teken' je het selectievenster zoals hierboven beschreven.
Deselecteren
Om meerdere knopen of balken te deselecteren kun je de SHIFT-knop gebruiken.
Door de SHIFT-knop continu ingedrukt te houden, 'teken' je het selectievenster zoals hierboven beschreven.
Opmerking
In het lintmenu kun je de menufunctie "Selecteren" gebruiken om verschillende soorten selecties te maken die je ook kunt wijzigen of uitbreiden met de bovenstaande functionaliteit. Kijk bij Weergave.
Demo
Bekijk deze demo waarin een paar mogelijkheden van 'selectievenster/kruising' worden getoond.
Gerelateerde onderwerpen
Overlappende objecten selecteren
Afhankelijk van de weergave kunnen meerdere objecten achter elkaar staan. Bij selectie wordt standaard het dichtstbijzijnde object geselecteerd.
Oké. Maar hoe kun je een achterliggend object selecteren?
Er zijn 2 manieren om dat te doen:
Methode 1: De 'Q' toets gebruiken
Met de 'Q' toets kun je door die overlappende objecten heen lopen. Elke keer dat je de 'Q' toets indrukt, wordt achtereenvolgens een ander object geselecteerd in een lus.
Methode 2: Muisknop ingedrukt houden
Houd de linkermuisknop even ingedrukt en er verschijnt een dialoogvenster met een lijst van alle overlappende objecten gesorteerd op diepte. Je kunt dan hier een of zelfs meerdere objecten selecteren. Gebruik respectievelijk de Shift toets of de Ctrl toets om de gewenste selectie te maken.
Gerelateerde onderwerpen
Weergave
Weergave

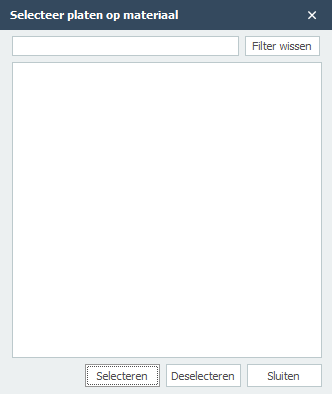

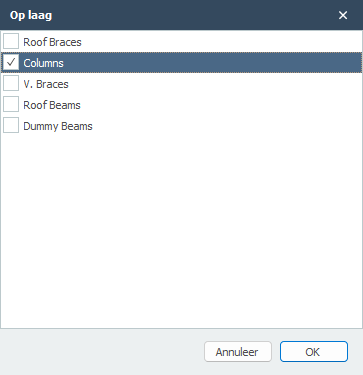

Selecteren
Dit is een submenu met:
1. Vorige selectie ophalen (S)
Je kunt deze optie gebruiken om een vorige selectie opnieuw te herhalen. Je kunt dit ook doen met de "S" toets op het toetsenbord. Vaak wil je dezelfde selectie opnieuw maken. Met deze optie kun je snel die laatste selectie herhalen.

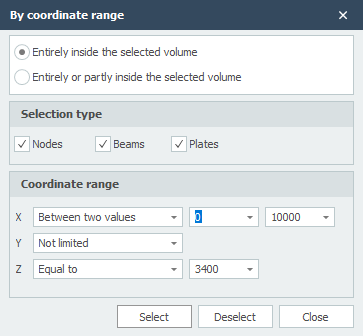

2. Selecteren op coördinatenbereik
Deze optie stelt je in staat om knopen, balken en/of platen te selecteren die gedeeltelijk of volledig binnen het geselecteerde volume liggen. De ingestelde waarden worden onthouden en zo kun je ze eenvoudig aanpassen voor de volgende selectie.
3. Balken selecteren in XY vlak
4. Balken selecteren in XZ vlak
5. Balken selecteren in YZ vlak
6. Balken parallel aan selecteren
Selecteer alle balken parallel aan de geselecteerde balk(en).
7. Alle vrije knopen selecteren
Selecteer alle knopen die geen onderdeel zijn van het model. Je kunt dit gebruiken om die knopen snel te verwijderen.
8. Alles selecteren
9. Selectie omkeren
Deze optie laat je de selectie omkeren. Je kunt dit dus gebruiken om snel alles behalve te selecteren.
Zichtbaarheid
Met zichtbaarheid kun je een selectie van balken en/of platen zichtbaar maken.
Hoe werkt het? Maak een selectie (zie Selecties maken) en klik op deze menuoptie. Alleen de geselecteerde balken en/of platen worden nu getekend. De andere balken en/of platen worden transparant getekend.
Handige tip: Je kunt nu ook een subselectie maken. Hoe? Roteer het model, maak een andere selectie en druk opnieuw op "Zichtbaarheid".
Om dit ongedaan te maken klik je op deze menuoptie zonder een selectie te maken.
Zoeken
De zoekfunctie stelt je in staat om snel en heel eenvoudig een knoop, balk of profielen op te zoeken. Zie Zoeken.
Maatlijn
Je kunt dit gebruiken om associatieve maatlijnen te tekenen. Je kunt de lijn plaatsen met 3 klikken. Je klikt op 2 bestaande knopen en kiest de positie van de lijn. Er is een automatische uitlijning op vorige maatlijnen.
Zoom volledig
Met zoom volledig wordt de gehele constructie getoond op volledig scherm met de standaard camerapositie.
Zoom selectie
Met zoom selectie wordt de selectie volledig scherm weergegeven. Als niets is geselecteerd, wordt de gehele constructie getoond op volledig scherm met de laatste camerapositie.
Lijnweergave / Massief
Instelling of: - Het draadmodel en knopen worden getekend (Lijnweergave) of dat - Alle profielen worden getekend als massief model op ware grootte (Massief modelweergave)
Afstand
Hiermee kun je afstanden tussen 2 knopen meten. De afstanden worden weergegeven in 4 richtingen. In x-, y-, z- en xyz-richting.
Schermafbeelding
Maak een schermafbeelding. De schermafbeelding wordt gekopieerd naar het klembord (zodat je de afbeelding direct kunt plakken in je MS-Word document), en wordt ook opgeslagen als bestand in de submap "XFEM4U_Images" waar het invoerbestand is opgeslagen, onder de naam: "naam van je invoerbestand datum tijd.png". Op deze manier kun je je afbeeldingen altijd terugvinden.
Uitlijngrootte
De amplitude in mm waarin wordt gezocht naar een bekend punt (knoop/midden van een balk/rasterlijn). De standaardwaarde is ingesteld op 150 mm. Over het algemeen volstaat deze waarde.
Gerelateerde onderwerpen

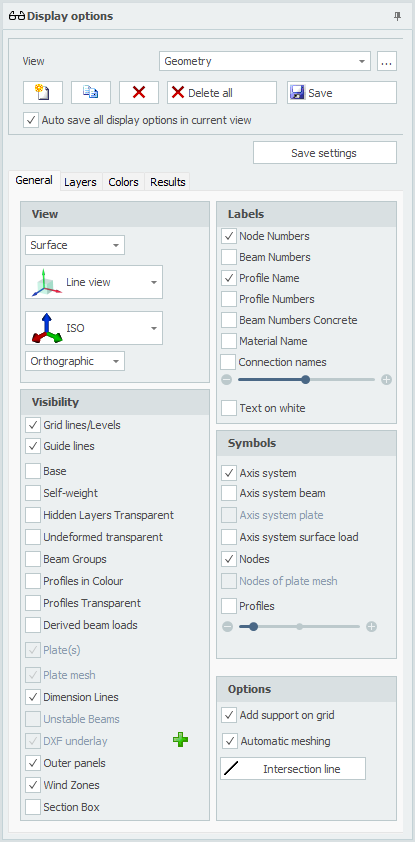

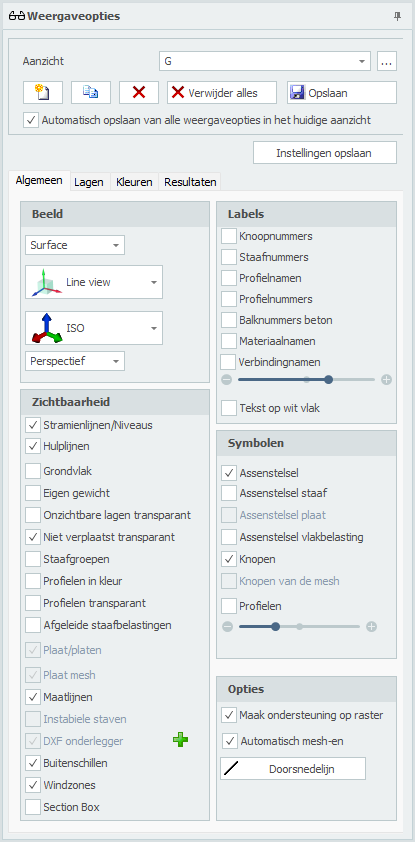

Weergaveopties
Weergaven
Optioneel kan een onbeperkt aantal weergaven worden gemaakt. De camerapositie en alle weergave-instellingen worden per weergave opgeslagen. Alle weergaven worden ook opgeslagen in het projectbestand (invoerbestand) zodat ze kunnen worden weergegeven en/of opgenomen in de uitvoer wanneer het project opnieuw wordt geopend. Je kunt natuurlijk alle weergaven hernoemen. In de uitvoerselectie kun je de weergaven selecteren die in de uitvoer moeten worden opgenomen. Alle 3D-weergaveafbeeldingen van Geometrie/Belastingen en Resultaten worden automatisch op de juiste plaats geplaatst. Bij het genereren van uitvoer worden alle geselecteerde 3D-weergaveafbeeldingen ook opgeslagen als PNG-bestand in de submap "XFEM4U_Images" waar het projectbestand (invoerbestand) is opgeslagen.
Weergave
Je kunt de weergave wijzigen. Naam van de weergave kan hier worden aangepast.
Een apart dialoogvenster wordt weergegeven waar je de volgorde van alle gemaakte weergaven kunt wijzigen.
Voeg een nieuwe weergave toe. De standaardnaam is "Weergave 1", "Weergave 2", ... enzovoort.
Kopieer actieve weergave.
Verwijder actieve weergave.
Verwijder alle weergaven.
Opslaan/Bijwerken van de werkelijke camerapositie van de huidige weergave. Wanneer je de camerapositie wijzigt moet je dit opslaan. Alle weergave-instellingen worden automatisch opgeslagen in de huidige weergave.
Automatisch alle weergaveopties opslaan in huidige weergave
Instelling of alle weergaveopties automatisch in de weergave moeten worden opgeslagen.
Weergave-instellingen
Mesh / Oppervlak
Instelling of een mesh of oppervlakken moeten worden getekend.
Lijnweergave / Massief
Instelling of: - Het draadmodel en knopen worden getekend (Lijnweergave) of dat - Alle profielen worden getekend als massief model op ware grootte (Massief modelweergave)
Weergaven
Je kunt de weergave wijzigen. Standaard is ISO (isometrische weergave).
Deze lijst bevat ook automatisch alle rasters en niveaus. De diepte is (nog) niet instelbaar en is nu 500mm voor en 500mm achter. Alleen de objecten binnen deze afstanden zijn zichtbaar.
Met de instelling perspectief/orthografisch kun je instellen of je de weergave in perspectief wilt.
Rasterlijnen / Niveaus
Rasterlijnen, niveaus en/of hulplijnen worden getekend. Zie Rasterlijnen/niveaus.
Basis
Instelling of de basis moet worden getekend.
Eigengewicht
Instelling of de automatisch gegenereerde balkbelastingen als gevolg van het eigengewicht moeten worden getekend in het belastinggeval permanent.
Verborgen lagen transparant
Wanneer sommige lagen zijn ingesteld om onzichtbaar te zijn, worden de balken in deze lagen niet meer getekend. Met deze instelling kunnen de balken in de onzichtbare laag transparant worden getekend. Dit is zeer handig voor het geven van presentaties.
Onvervormd transparant
Instelling bij het tekenen van de vervormde constructie (tabblad Resultaat: doorbuiging), de onvervormde constructie moet transparant worden getekend.
Balkgroepen
Balkgroepen die zijn gemaakt (Zie Eurocode) kunnen grafisch worden weergegeven. Ook de zijdelingse steunpunten aan de boven- en onderflens worden weergegeven.
Profielen in kleur
De verschillende profielen kunnen in een kleur worden getekend. Elk profiel heeft zijn eigen kleur. Hierdoor kan eenvoudig worden gecontroleerd of alle profielen juist zijn ingevoerd.
Profielen transparant
Alleen in Lijnweergave: De profielen worden transparant getekend, als massieve objecten.
Toon afgeleide balkbelastingen
Met behulp van oppervlaktebelastingen worden alle balkbelastingen automatisch gegenereerd. Je kunt alle afgeleide balkbelastingen weergeven.
Plaat/platen
Instelling of plaat/platen moeten worden getekend.
Plaatmesh
Instelling of de plaatmesh moet worden getekend.
Maatlijnen
Instelling of de maatlijnen moeten worden getekend.
Instabiele balken
Instelling of de instabiele balken moeten worden getekend.
DXF onderlaag
Je kunt een DXF-onderlaag importeren die je helpt bij het invoeren van je constructie. Instelling of deze DXF-onderlaag moet worden getekend.
Buitenpanelen
Instelling of de buitenpanelen moeten worden getekend.
Windzones
Bij gebruik van de belastinggenerator een instelling of de windzones moeten worden getekend.
Sectievak
Sectievak zoals in AutoCAD Revit, je kunt een Sectievak gebruiken om de zichtbaarheid van het model te beperken. De objecten van het model binnen het sectievak zijn nog steeds zichtbaar, wat erbuiten is, is niet meer zichtbaar. Dit stelt je dus in staat om delen van je constructie te bekijken, maar het stelt je ook in staat om je werkgebied te verkleinen.
Tip: Gebruik Sectievak. Je zult ervaren dat het handig en zeer efficiënt is.
Steunpunt toevoegen op raster
Bij het tekenen van een balk wordt automatisch een scharnieroplegging gegenereerd wanneer de knoop op een rasterpunt ligt.
Automatische mesh
Bij het invoegen van een plaat of wand wordt de plaat of wand automatisch gemesht. Bij kleine modellen is dit zeker handig. Niet zo bij grote modellen. Het meshen van veel verbindende platen kost relatief veel tijd. Je kunt automatische mesh uitschakelen. Dat kun je hier doen in de weergaveopties en in het plaatdialoogvenster. Nu kun je je platen nog eenvoudiger invoeren. En wanneer je daarmee klaar bent, kun je de platen in één keer meshen.
Snijlijn
Je kunt een snijlijn binnen een plaat tekenen. Hierdoor kun je krachten in deze doorsnede tonen. Zie tabblad Resultaten.
Labels
Knoopnummers
De knoopnummers worden weergegeven tussen haakjes (..) bij de knoop.
Balknummers
De balknummers worden weergegeven bij de balk.
Profielnamen
De profielnamen worden weergegeven bij de balk.
Profielnummers
De profielnummers worden weergegeven bij de balk.
Materiaalnaam
De materiaalnamen worden weergegeven bij de balk.
Tekst op wit
Instelling of alle tekstwaarden op een witte achtergrond moeten worden weergegeven. Standaard is deze functie uitgeschakeld.
De schaal van de tekst kan worden ingesteld.
Symbolen
As
Instelling of het globale coördinatensysteem moet worden getekend.
Assenstelsel balk
Het lokale coördinatensysteem wordt getekend in het midden van de balk. Dit is belangrijk voor het invoegen van de balkbelastingen die worden ingevoerd in het lokale balkcoördinatensysteem. Zie Balkbelastingen.
Assenstelsel plaat
Het lokale coördinatensysteem wordt getekend. Zie Vloeren.
Assenstelsel oppervlaktebelasting
Bekijk het lokale coördinatensysteem van de ingevoerde oppervlaktebelastingen.
Knopen
Alleen in Lijnweergave: Instelling of de knopen als punten moeten worden getekend.
Profielen
Alleen in Lijnweergave: Instelling of een klein deel van het profiel moet worden getekend in het midden van de schematische lijn van de balk.
De schaal van de symbolen kan worden ingesteld.

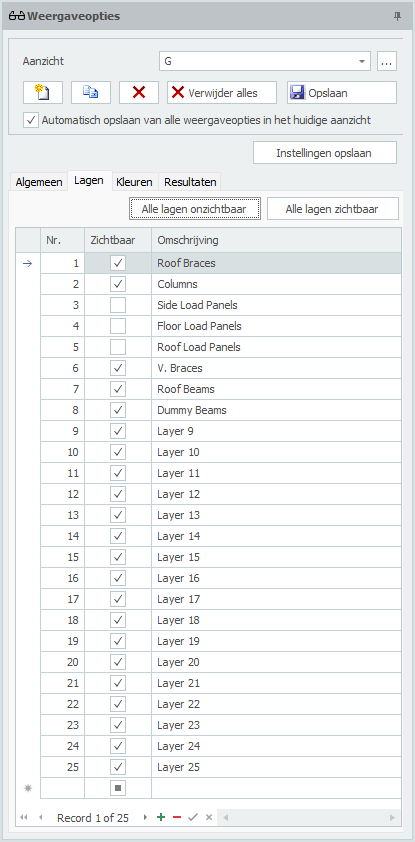

Lagen
Lagen
De laagfunctie werkt hetzelfde als in AutoCAD. Balken kunnen in een of meerdere lagen worden geplaatst. Zie Balken. De lagen kunnen zichtbaar zijn of niet. Lagen kunnen worden hernoemd.
Door slim gebruik te maken van deze functionaliteit kun je de grafische invoer eenvoudiger maken en behoud je het overzicht. Ook voor het geven van een 3D-presentatie zijn de lagen zeer handig.
Tip: Gebruik lagen. Je zult ervaren dat het handig en zeer efficiënt is.
De
en
knoppen stellen je in staat om sneller te werken. Wil je bijvoorbeeld een laag zien? Schakel dan alle lagen uit en schakel vervolgens de betreffende laag in.

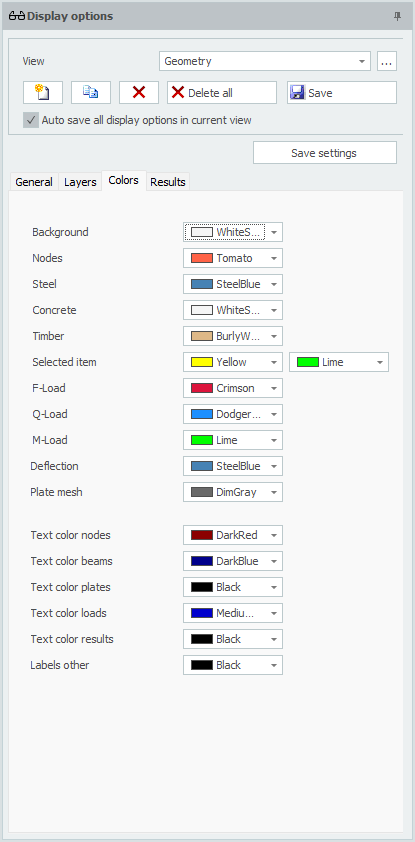

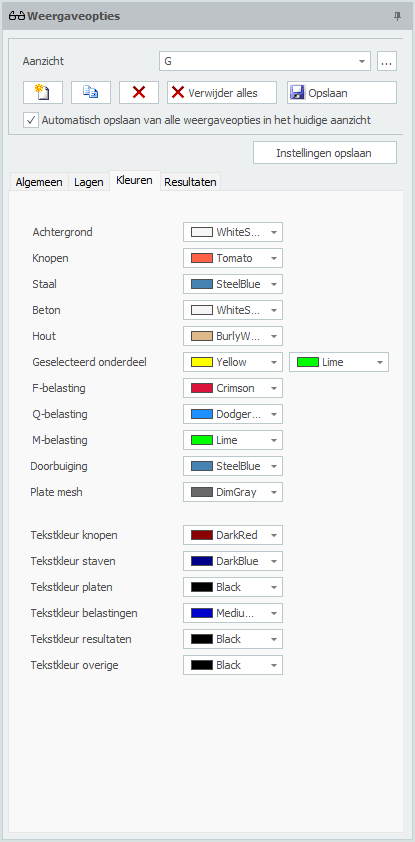

Kleuren
Kleuren
Hier kunnen de kleuren van de verschillende onderdelen worden ingesteld.

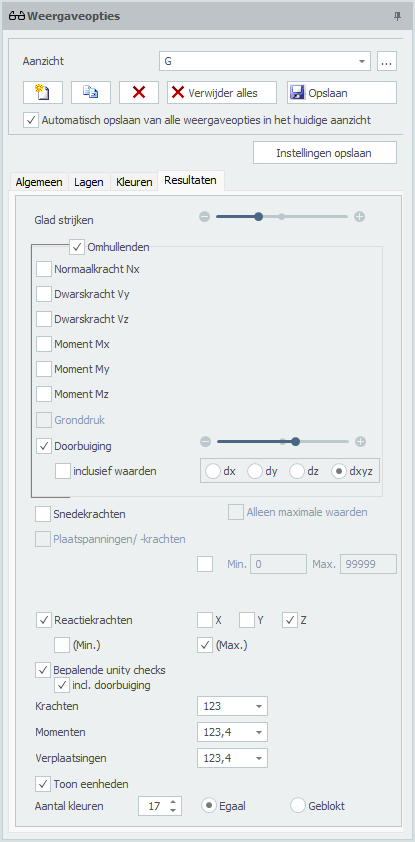

Resultaten
Afvlakking
Bij de weergave van de N-, V- en M-lijnen en de vervormingen wordt de balk verdeeld in meerdere balkdelen. Dit aantal kan variëren tussen minimaal 3 delen tot maximaal 30 delen. Standaard is deze waarde ingesteld op 10.
Omhullende
Stelt je in staat om omhullende Nx-, Vy-, Vz-, Mx-, My-, Mz- en vervormingslijnen weer te geven.
Normaalkracht Nx
Tekenen van de Nx-lijn. De schaal kan worden ingesteld.
Dwarskracht Vy
Tekenen van de Vy-lijn. De schaal kan worden ingesteld.
Dwarskracht Vz
Tekenen van de Vz-lijn. De schaal kan worden ingesteld.
Buigmoment Mx
Tekenen van de Mx-lijn. De schaal kan worden ingesteld.
Buigmoment My
Tekenen van de My-lijn. De schaal kan worden ingesteld.
Buigmoment Mz
Tekenen van de Mz-lijn. De schaal kan worden ingesteld.
Doorbuiging
Tekenen van de doorbuigingslijn. De schaal kan worden ingesteld.
Interne krachtwaarden
Instelling of krachten numeriek moeten worden weergegeven.
Alleen maximumwaarden
Alleen de absoluut grootste waarden worden weergegeven. Hierdoor kan het aantal teksten op de afbeelding worden verminderd.

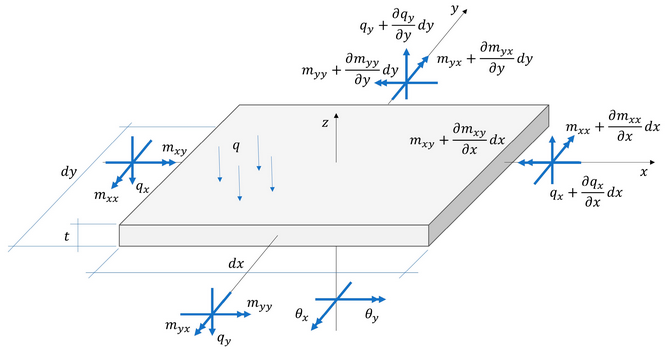

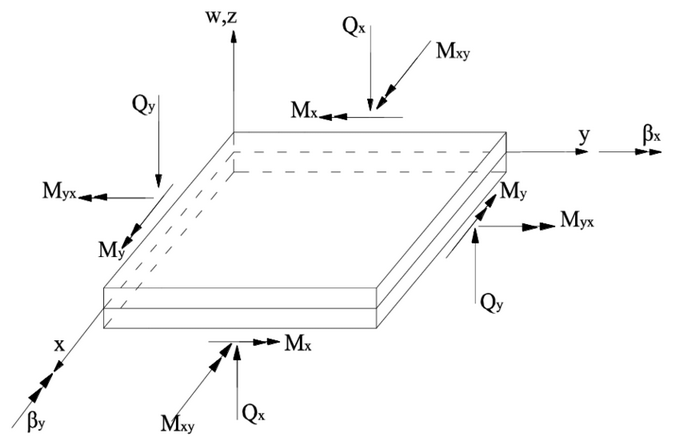

Plaatspanningen / Krachten
Tekenen van de plaatspanningen en krachten in kleur. Een kleurenschaal verschijnt aan de linkerkant. Er kan worden ingesteld welke spanning of kracht moet worden weergegeven. Spanningen kunnen worden weergegeven als membraan, buiging of gecombineerd.
| Sleutel | Beschrijving |
|---|---|
| s-x | Spanning in x-richting |
| s-y | Spanning in y-richting |
| t-xy | Schuifspanning |
| s-von Mises | Samengestelde von Mises spanning |
| nxx | Membraankracht in x-richting |
| nyy | Membraankracht in y-richting |
| nxy | Schuifkracht in xy-richting |
| mxx | Moment dat spanningen in x-richting veroorzaakt |
| myy | Moment dat spanningen in y-richting veroorzaakt |
| mxy | Torsiemoment |
| vx | Dwarskracht |
| vy | Dwarskracht |
| Mudx | Wood en Armer |
| M'udx | Wood en Armer |
| Mudy | Wood en Armer |
| M'udy | Wood en Armer |
| Asxb | Vereiste wapening in x-richting aan onderzijde |
| Asxt | Vereiste wapening in x-richting aan bovenzijde |
| Asyb | Vereiste wapening in y-richting aan onderzijde |
| Asyt | Vereiste wapening in y-richting aan bovenzijde |
| Asxb_extra | Vereiste extra wapening op basiswapening in x-richting aan onderzijde |
| Asxt_extra | Vereiste extra wapening op basiswapening in x-richting aan bovenzijde |
| Asyb_extra | Vereiste extra wapening op basiswapening in y-richting aan onderzijde |
| Asyt_extra | Vereiste extra wapening op basiswapening in y-richting aan bovenzijde |
| Asw | Vereiste dwarskrachtwapening (verticale beugelwapening) |
| m1 | Hoofdmoment m1 |
| m2 | Hoofdmoment m2 |
| v0 | Maximale dwarskracht v0 |
| Traj-m | Momentlijnen |
| Traj-v | Dwarskrachtlijnen |
| Gronddruk | Gronddruk in geval van plaatfundering |
3D Iso-oppervlakken
Toon de plaatspanningen en krachten driedimensionaal.
Snijlijn
Tekenen van doorsnedekrachten Mnn, Mtt, Mnt, Vn, Vt, Nnn, Ntt of Nnt.
Reactiekrachten
Tekenen van de reactiekrachten in alle steunpunten. Er kan worden ingesteld welke richtingen moeten worden getekend. Standaard worden alle richtingen x, y en z getekend.
Beslissende eenheidscontroles
Per balk kunnen de eenheidscontroles worden weergegeven. Dit zijn resultaten van de controle volgens de Eurocode (staal). Wanneer de eenheidscontrole kleiner is dan 1.00 voldoet de balk aan de criteria, en wordt een groene stip getekend
. Wanneer de eenheidscontrole groter is dan 1.00 voldoet de balk niet aan de criteria en wordt een rode driehoek getekend
.
Opmerking: Wanneer je dubbelklikt op de stip/driehoek, wordt een gedetailleerde berekening van de betreffende balk getoond.
Min.Max.
Minimum en maximum waarde van de eenheidscontrole. Alleen balken met een eenheidscontrole die tussen de minimum en maximum waarde ligt worden grafisch weergegeven.
Krachten / Momenten / Verplaatsingen
Er kan worden ingesteld hoeveel decimalen moeten worden weergegeven.
Gerelateerde onderwerpen
Zoeken
De zoekfunctie maakt het snel en eenvoudig om een knoop, balk of profielen te vinden.
Hoe werkt dat?
Je kiest Knopen, Balken of Profielen. De keuzelijst wordt gevuld met de zichtbare knopen, balken of profielen. Het hele model wordt transparant getekend behalve de knoop, balk of profielen die je zoekt. Het is zeer intuïtief.
Om de knoop of balk te wijzigen kun je ook op de knoop of balk in het 3D-model klikken.
Gerelateerde onderwerpen
Resultaten
Berekeninginstellingen
Krachtsverdeling
Je kunt kiezen uit 2 krachtsverdelingen: Geometrisch Niet-lineair (GNL)Geometrisch Niet-lineair (GNL) en Geometrisch Lineair (GL). Wanneer je hebt gekozen voor een norm toetsing volgens Eurocode (hout en staal) zal de krachtsverdeling altijd Geometrisch Niet-lineair (GNL) zijn.
Eigen gewicht
Je kunt instellen of het eigen gewicht automatisch moet worden gegenereerd of niet.
Zwaartekrachtversnelling g
De zwaartekrachtversnelling (of valversnelling) in m/s2.
Norm toetsing
Ontwerplevensduur
De ontwerplevensduur van de constructie in jaren
Nationale bijlage
De nationale bijlage kan per land worden gekozen..
NEN 8700
Partiële belastingsfactoren volgens NEN 8700 tabel A.1.2 bij de beoordeling van de constructieve veiligheid van een bestaand bouwwerk bij verbouw en afkeuren.
Gevolgklasse
De gevolgklasse van de constructie. Deze bepaalt o.a. de te gebruiken belastingsfactoren.
Staalnorm
De te gebruiken staalnorm.
Imperfecties
Er kan worden ingesteld of met imperfecties rekening moet worden gehouden of niet. In XFEM4U is vooralsnog alleen globale scheefstanden voorzien in 2 richtingen. Er wordt geen rekening gehouden met staafimperfecties (staafuitbuigingen). De spanningscontrole houdt hier rekening mee.
m
Alleen voor staalconstructies relevant: Is het aantal kolommen in een rij, met inbegrip van alleen die kolommen die een verticale kracht NEd dragen die niet kleiner is dan 50% van de gemiddelde waarde van alle verticale krachten op de kolommen in het beschouwde verticale vlak.
Aardbeving
Je kunt instellen of een aardbevingsberekening moeten worden gemaakt. Deze functie is vooralsnog alleen voorzien voor Nederland. Zie Aardbeving
Betonnorm
De te gebruiken betonnorm.
Gedeeltelijke inklemming
Specifiek voor beton kan worden ingesteld of er met toevallige inklemmingsmomenten moet worden gerekend.
Houtnorm
De te gebruiken houtnorm.

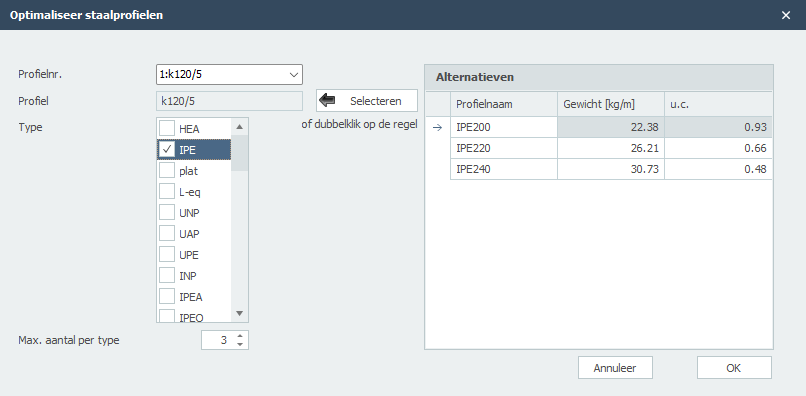

Optimaliseer staalprofielen
Met de functie optimalisatie kun je snel en heel eenvoudig het optimale ontwerp maken van jouw staalconstructie. Je kunt hiermee veel staalkilo's besparen.
Hoe werkt dat?
Je doorloopt alle profielen (in de tabel Profielen) zoals je die heeft ingevoerd. Zie Staven.Per profiel worden direct de mogelijke alternatieven weergegeven. Hieruit kun je een ander profiel selecteren.
Profielnr.
Het profielnummer verwijst naar het profielnummer in de onderstaande tabel Profielen.
Profiel
Het gekozen profiel.
Type
Hier selecteer je de profieltypen (of groepen) waarbinnen gezocht wordt naar alternatieve profielen.
Max. aantal per type
Het maximaal aantal alternatieven per profieltype. Standaard staat dit aantal op 3 maar Je kunt dit variëren.
Selecteer
Hiermee kies je profiel uit te rechtertabel "Alternatieven". Je kunt ook dubbelklikken op de regel in de tabel om het profiel te kiezen.
Alternatieven
In deze tabel worden direct de mogelijke alternatieven weergegeven. De tabel wordt standaard gesorteerd op unity check (u.c.). Deze unity check is de maatgevende van alle controles volgens Eurocode EN1993.
Je kunt de tabel ook sorteren op Profielnaam of Gewicht door op de Kolomkoptekst te klikken.
Opmerking: Door wijziging van de traagheidsmomenten, wijzigt ook de krachtsverdeling. De optimalisatie houdt hier geen rekening mee. Het kan dus zijn dat de door jou nieuw geselecteerde profielen toch niet voldoen en je opnieuw de optimalisatie moet gebruiken. Toch zul je ervaren dat jouw optimale ontwerp snel en gemakkelijk wordt bepaald.

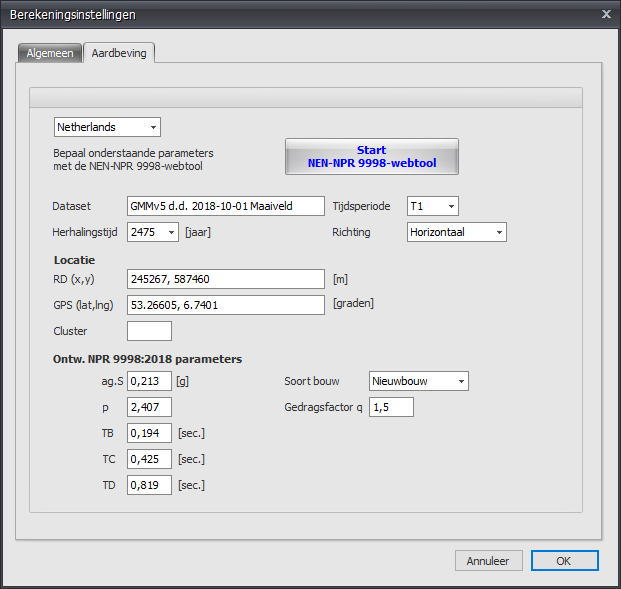

Aardbeving
Locatie en de Ontw. NPR 9998:2018 parameters kunnen worden bepaald met NEN NPR 9998-webtool.
Soort bouw
Keuze uit Bestaande bouw/Verbouw/Nieuwbouw. Met de gevolgklasse bepaalt dit de importantiefactor volgens tabel 2.4 van NPR 9998+c1:2020
Gedragsfactor q
Factor gebruikt voor ontwerp- en berekeningsdoeleinden om de krachten in een lineaire berekening te reduceren, dit om rekening te houden met het niet lineaire gedrag van een constructie, gerelateerd aan het materiaal, het constructieve systeem en de ontwerpprocedures.
Een hogere waarde betekent meer reductie en dus een lagere belasting a.g.v. aardbeving.
Zie ook Aardbeving
Bewerken
Bewerken
Het tabblad Bewerken bevat een uitgebreide reeks hulpmiddelen die zijn ontworpen om de geometrie van het structurele model te wijzigen, te repliceren en te verfijnen. Deze hulpmiddelen maken efficiënt beheer van modelelementen mogelijk in verschillende categorieën, waaronder Algemeen, Knopen, Balken en Platen, en zorgen ervoor dat geometrische aanpassingen nauwkeurig en analytisch verantwoord zijn. // image edit_tab
Algemeen
Kopiëren
Functie
Deze functie wordt gebruikt om een enkel duplicaat te maken van geselecteerde modelelementen (zoals knopen, balken of platen) op een gespecificeerde verplaatsing van de oorspronkelijke locatie.
Bediening
- Selecteren: Markeer de elementen die moeten worden gekopieerd.
- Basispunt: Selecteer een referentiepunt op het model als startpunt van de verplaatsing.
- Invoegen: Specificeer de bestemming door op een tweede locatie te klikken of de vereiste afmetingswaarden in te voeren.
Gerelateerde onderwerpen
Verwijderen
Functie
Deze functie wordt gebruikt om geselecteerde elementen, zoals knopen, balken, platen of belastingen, permanent uit het structurele model te verwijderen.
Doel
De modelgeometrie verfijnen door onnodige of overbodige componenten te elimineren.
Bediening
- Selectie: Gebruik de cursor om op een enkel element te klikken of sleep een selectiekader om meerdere elementen te markeren die je wilt verwijderen.
- Uitvoering: Klik op het pictogram Verwijderen in de groep Algemeen van het tabblad Bewerken.
Gerelateerde onderwerpen
Spiegelen
Functie
Deze functie wordt gebruikt om een symmetrisch duplicaat te maken van geselecteerde modelelementen over een gespecificeerd symmetrievlak.
Bediening
De gebruiker selecteert eerst het/de doelelement(en) en definieert het symmetrievlak door drie verschillende punten in de modelleerwerkruimte te kiezen. Na de ruimtelijke definitie van het spiegelvlak verschijnt een dialoogvenster waarin de gebruiker kan kiezen tussen:
- Omklappen: De originele elementen naar de nieuwe positie verplaatsen
- Spiegelen: De originele elementen behouden en een symmetrische kopie maken
Gerelateerde onderwerpen
Meerdere kopieën
Functie
Deze functie wordt gebruikt om meerdere identieke duplicaten van geselecteerde modelelementen tegelijkertijd te maken langs een lineair pad of een gedefinieerd raster.
Doel
Het automatiseren van de generatie van repetitieve structurele systemen, zoals een reeks identieke verdiepingen in een hoogbouw of een reeks parallelle portaalframes. Deze tool elimineert de noodzaak voor individuele kopieerbewerkingen en zorgt ervoor dat de afstand en uitlijning tussen alle gedupliceerde segmenten perfect uniform blijven.
Bediening
De gebruiker begint met het selecteren van de doelmodelelementen en het definiëren van de translatievector door een basispunt te kiezen gevolgd door een tweede punt om de richting vast te stellen. Deze actie opent het dialoogvenster Meerdere kopieën maken (Lineaire arrays), waar de verplaatsingswaarden (dx, dy, dz) automatisch worden vastgelegd of handmatig kunnen worden aangepast. De gebruiker specificeert vervolgens het "Aantal kopieën" dat moet worden gegenereerd en schakelt indien nodig de optie "Verdelen" in om de kopieën gelijkmatig te verdelen binnen het geselecteerde bereik voordat wordt bevestigd met "OK".
Gerelateerde onderwerpen
Roteren
Functie
Deze functie wordt gebruikt om geselecteerde elementen te roteren rond een gespecificeerde as of een centraal draaipunt met een gedefinieerde hoekstap.
Bediening
De gebruiker definieert eerst de rotatieas door twee verschillende punten in de werkruimte te selecteren. Zodra de as is vastgesteld, verschijnt het dialoogvenster Geroteerd over hoek. In deze interface voert de gebruiker de gewenste "Hoek" van rotatie in. Om nieuwe elementen te maken in plaats van de bestaande te verplaatsen, moet het selectievakje "Kopiëren" worden ingeschakeld, waardoor de gebruiker het "Aantal kopieën" kan specificeren dat rond de as moet worden gegenereerd voordat op "OK" wordt geklikt.
Gerelateerde onderwerpen
Eigenschappen overnemen
Functie
Deze functie wordt gebruikt om de attributen en toewijzingen van een "bron"-element over te dragen naar een of meer "doel"-elementen.
Doel
Consistentie in het model waarborgen en het toewijzingsproces versnellen. In plaats van handmatig gegevens voor elk element opnieuw in te voeren, stelt deze tool gebruikers in staat om snel secties, materialen en lokale oriëntaties te synchroniseren over verschillende delen van de structuur, waardoor het risico op gegevensinvoerfouten wordt verminderd.
Bediening
De gebruiker selecteert eerst het "bron"-element dat de gewenste attributen bevat. Bij het activeren van het commando Eigenschappen overnemen wordt de cursor actief voor doelselectie; de gebruiker klikt vervolgens op het/de "doel"-element(en) waarop de eigenschappen moeten worden toegepast. De software werkt de doelelementen onmiddellijk bij om overeen te komen met de configuratie van de originele bron.
Gerelateerde onderwerpen
Knooppunten
Hernummeren
Functie
Deze functie wijst systematisch numerieke identificatoren opnieuw toe aan alle knopen en balkelementen in het model volgens een gedefinieerde volgordelogica.
Doel
De modeldatabase optimaliseren door een continue, geordende nummeringsreeks te genereren voor alle structurele componenten. Dit verbetert de interne gegevensorganisatie, verhoogt de verwerkingsprestaties en zorgt voor consistente referenties voor analyse, rapportage en interfacing met externe applicaties.
Bediening
Wanneer geactiveerd, vraagt de functie om bevestiging van de gebruiker voordat wordt doorgegaan met de globale hernummeringsbewerking. Bij uitvoering worden alle knopen en balken sequentieel opnieuw geïndexeerd, waarbij hun connectiviteit en eigenschappen behouden blijven terwijl hun identificatienummers worden bijgewerkt.
Gerelateerde onderwerpen
Verplaatsen
Functie
Deze functie verplaatst een geselecteerde knoop—samen met alle structurele elementen die ermee verbonden zijn—door een basispunt en een doelpunt te specificeren.
Doel
Een knooppunt en zijn verbonden elementen binnen het model herpositioneren met behoud van alle geometrische relaties, elementeigenschappen en structurele connectiviteit. Dit is essentieel voor het aanpassen van knooplocaties, het verfijnen van geometrie en het uitlijnen van structurele componenten met architectonische indelingen.
Bediening
Selecteer eerst de knoop die moet worden verplaatst. Activeer vervolgens het commando "Verplaatsen" en definieer de translatievector door een basispunt (huidige knooplocatie) te selecteren gevolgd door een tweede punt (doellocatie). De knoop en alle balken, platen en andere elementen die ermee verbonden zijn, worden dienovereenkomstig verplaatst.
Gerelateerde onderwerpen

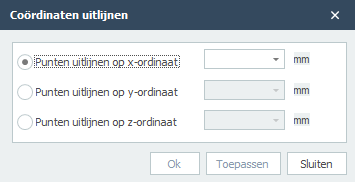

Coördinaten uitlijnen
Functie
Deze functie wijzigt de coördinaten van geselecteerde knopen door ze uit te lijnen op een specifieke X-, Y- of Z-ordinaatwaarde.
Doel
Geometrische regelmaat afdwingen door knopen langs een rechte lijn in een gespecificeerde globale richting te positioneren. Dit zorgt voor nauwkeurige uitlijning van structurele componenten, vereenvoudigt rastersystemen en corrigeert kleine modelleringsinconsistenties.
Bediening
Selecteer eerst de doelknoop/knopen. Activeer vervolgens het commando en kies de uitlijnas (X, Y of Z) en waarden. De functie past de coördinaten van alle geselecteerde knopen aan zodat ze dezelfde waarde delen langs de gekozen as, gebaseerd op een referentiepunt of door de gebruiker gedefinieerde ordinaat.
Gerelateerde onderwerpen
Balken
Verdelen
Functie
Deze functie verdeelt een geselecteerd balkelement in twee of meer gelijke segmenten door tussenliggende knopen langs de lengte in te voegen.
Bediening
Selecteer eerst het doelbalkelement. Specificeer vervolgens het gewenste aantal segmenten. De functie voegt automatisch gelijkmatig verdeelde knopen langs de balk in en genereert nieuwe balkelementen ertussen, waarbij de originele dwarsdoorsnede, materiaal en oriëntatie behouden blijven.
Gerelateerde onderwerpen
Snijpunten van balken bepalen
Bereken en maak knopen op balksnijpunten.
Gerelateerde onderwerpen
Balken verlengen
Functie
Deze functie verlengt een geselecteerd balkelement om te snijden met een tweede balk of een referentiepunt, waarbij het eindpunt dienovereenkomstig wordt gewijzigd.
Doel
De balkgeometrie aanpassen zodat deze nauwkeurig verbindt met een ander structureel element of gespecificeerde locatie, waardoor nauwkeurige modellering van kruisingen, steunpunten en continue belastingpaden wordt gewaarborgd.
Bediening
Selecteer eerst de hoofdbalk die moet worden verlengd. Selecteer vervolgens de doelbalk waarnaar deze moet worden verlengd. Het commando herberekent automatisch de eindknooplocatie van de hoofdbalk om een nette kruising met het doel te bereiken, waarbij alle sectie-eigenschappen behouden blijven.
Gerelateerde onderwerpen
Balken splitsen
Functie
Deze functie verdeelt een geselecteerd balkelement op een gespecificeerde knoop langs de lengte, waarbij twee afzonderlijke balksegmenten worden gemaakt.
Bediening
Selecteer eerst de hoofdbalk die moet worden gesplitst. Selecteer vervolgens de knoop langs de balk waar de splitsing moet plaatsvinden. Het commando verdeelt de balk in twee segmenten op die knoop, waarbij elk de eigenschappen van de originele balk erft en de connectiviteit behouden blijft.
Gerelateerde onderwerpen
Balken samenvoegen
Functie
Deze functie combineert twee of meer collineaire balkelementen die een gemeenschappelijke knoop delen tot een enkel, continu balkelement.
Doel
Het structurele model vereenvoudigen door onnodige interne knopen te verwijderen en gesegmenteerde balken samen te voegen tot een verenigd element. Dit vermindert de modelcomplexiteit, verbetert de analyse-efficiëntie en zorgt voor nauwkeurige weergave van continu structureel gedrag.
Bediening
Selecteer eerst de aangrenzende balksegmenten die moeten worden samengevoegd. Het commando verwijdert automatisch de gedeelde interne knoop en creëert een enkel balkelement dat de gecombineerde lengte overspant.
Gerelateerde onderwerpen
Oriëntatie wijzigen
Wijzig de oriëntatie van geselecteerde balken.
Gerelateerde onderwerpen
Balkgroep maken (set balken)
Maak een balkgroep voor kipstabiliteitsanalyse.
Gerelateerde onderwerpen
Platen
Plaatbelasting genereren
Genereer automatisch oppervlaktebelastingen op platen.
Gerelateerde onderwerpen
Roteren om lokale z-as
Functie
Deze functie roteert geselecteerde plaatelementen om hun lokale Z-as, waarbij hun in-plane richting wordt geheroriënteerd terwijl hun positie en verticale uitlijning behouden blijven.
Bediening
Selecteer eerst de doelplaatelementen. Specificeer vervolgens de rotatiehoek om de lokale Z-as. De functie roteert het lokale coördinatensysteem van de plaat terwijl de globale positie en geometrie ongewijzigd blijven.
Gerelateerde onderwerpen
Contour omkeren
Keer de richting van de plaatcontour om.
Gerelateerde onderwerpen
Diversen
Interactieve tabellen
Functie
Deze functie biedt een dynamische spreadsheet-interface voor het bekijken, bewerken en beheren van gestructureerde modelgegevens zoals knoopcoördinaten, elementeigenschappen, belastingen en belastingcombinaties direct binnen de applicatie.
Doel
Efficiënte, bulkbewerking van modelparameters in een tabelformaat mogelijk maken, waardoor nauwkeurige gegevensinvoer, verificatie en import/export-mogelijkheden worden geboden. Dit stroomlijnt grootschalige modelwijzigingen, gegevensvalidatie en integratie met externe tools zoals Microsoft Excel.
Bediening
Open de interactieve tabelinterface, selecteer de gewenste gegevenscategorie (bijv. Knoopcoördinaten, Balken, Belastinggevallen) en bewerk waarden direct in de tabel. Gebruik ingebouwde tools om gegevens naar Excel te sturen voor geavanceerde manipulatie, bijgewerkte gegevens op te halen, kolommen te groeperen en wijzigingen terug toe te passen op het model.
Gerelateerde onderwerpen
Toewijzen
Toewijzen
Het Toewijzen tabblad is de primaire interface voor het toepassen van eigenschappen, randvoorwaarden, belastingen en specifieke gedragsdefinities op de elementen van uw structureel model.
Algemeen
Knooppunten
Balken
- Profielsectie
- Balk Vrijgaven
- Lokale As
- Belastingoverdracht Optie
- Balk Invoegpunt
- Kipstabiliteit
- Eigen Gewicht
Platen
Algemeen
Toewijzen aan Laag
Functie: Deze functie wordt gebruikt om modelelementen (balken, kolommen, enz.) te organiseren in logische groepen of "lagen" voor visueel beheer, filtering en weergavecontrole.
Werking: Selecteer eerst het element door erop te klikken in het model, en selecteer vervolgens de gewenste Laag uit de lijst door het bijbehorende selectievakje aan te vinken.
Knooppunten
Knooppunt Opsluiting
Functie: Deze functie wordt gebruikt om de steunvoorwaarden en vrijheidsgraden te definiëren bij geselecteerde knooppunten in het structurele model.
Doel: Om de randvoorwaarden vast te stellen die simuleren hoe de structuur verbonden is met zijn funderingen of andere ondersteunende elementen. Juiste toewijzing van opsluitingen is essentieel voor nauwkeurige structurele analyse, omdat het direct van invloed is op belastingoverdracht, vervormingsgedrag en interne krachtenverdeling.
Werking: Specificeer voor elk geselecteerd knooppunt de translatie (Tx, Ty, Tz) en rotatie (Rx, Ry, Rz) opsluitingen door de bijbehorende vakjes aan te vinken. Definieer veerstijfheidswaarden (Kx, Ky, Kz, Cx, Cy, Cz) waar van toepassing voor elastische steunen. Specificeer daarnaast eventuele excentriciteiten (dx, dy, dz) tussen het knooppunt en de werkelijke steunlocatie indien nodig.
Lokale As
Functie: Deze functie wordt gebruikt om de oriëntatie van het lokale coördinatensysteem te definiëren of te wijzigen bij geselecteerde knooppunten in het structurele model.
Werking: Specificeer voor elk geselecteerd knooppunt de rotatiewaarden rond de globale X, Y en Z assen om het lokale coördinatensysteem te heroriënteren. De rotaties worden in de opgegeven volgorde toegepast om te transformeren van de globale naar de lokale asoriëntatie.
// link naar assign-node-local-axis afbeelding
Knooppuntbelasting
Functie: Deze functie wordt gebruikt om geconcentreerde krachten en momenten direct toe te passen op knooppunten in het structurele model.
Doel: Om puntbelastingen, reacties of andere geconcentreerde effecten te simuleren op specifieke knooppuntlocaties. Dit maakt nauwkeurige modellering mogelijk van belastingoverdracht punten, apparatuursteunen en andere scenario's waarbij krachten worden toegepast op discrete locaties binnen de structuur.
Werking: Selecteer de doelknooppunten en definieer de belastingscomponenten in het globale coördinatensysteem. Specificeer krachtwaarden (Fx, Fy, Fz) en momentwaarden (Mx, My, Mz) in de gewenste eenheid voor de geselecteerde belastingcase. Kies of u bestaande knooppuntbelastingen wilt toevoegen, vervangen of verwijderen.
Balken
Profielsectie
Functie: Deze functie stelt u in staat om vooraf gedefinieerde secties uit de bibliotheek toe te wijzen aan de geselecteerde elementen.
Werking: Selecteer de gewenste balkelementen in het model en kies vervolgens de juiste profielsectie uit de beschikbare bibliotheek. De sectielijst toont standaard gewalste vormen, samengestelde secties en aangepaste profielen met hun aangewezen labels voor identificatie.
Balk Vrijgaven
Functie: Deze functie wordt gebruikt om de connectiviteit en krachtoverdrachtmechanismen aan de uiteinden van balkelementen te definiëren. Door de interne krachten aan het uiteinde van een element gedeeltelijk of volledig vrij te geven, kunt u realistische verbindingsgedragingen modelleren, zoals scharnieren, volledig vast en aangepaste semi-stijve verbindingen.
Werking: Specificeer voor geselecteerde balkelementen vrijgavevoorwaarden bij zowel begin- als eindknooppunten door de juiste opsluitingsvakjes aan te vinken (Tx, Ty, Tz, Rx, Ry, Rz). Definieer veerwaarden voor elastische vrijgaven of gebruik de vooraf ingestelde opties "Volledig vast" en "Scharnier" voor veelvoorkomende verbindingstypes.
A: actief, betekent dat het opsluitingsvakje vast is.
P: Positief, alleen trek kan worden overgedragen.
N: Negatief, alleen druk kan worden overgedragen.
S: Veer, veerwaarden kunnen worden gewijzigd
Lokale As
Functie: Deze functie wordt gebruikt om het lokale coördinatensysteem van geselecteerde balkelementen opnieuw te definiëren.
Werking: Selecteer de doelbalkelementen en specificeer vervolgens de bijgewerkte lokale asoriëntatie door rotaties of richtingsvectoren te definiëren ten opzichte van het globale coördinatensysteem.
Belastingoverdracht Optie
Functie: Deze functie wordt gebruikt om te bepalen hoe verdeelde belastingen die op plaat/schaal elementen worden toegepast, worden overgedragen naar de ondersteunende balkelementen.
Doel: Om het belastingspad van oppervlakte-elementen naar ondersteunende frame-elementen nauwkeurig te simuleren. Wanneer ingeschakeld, berekent de software automatisch en past equivalente balkbelastingen toe op basis van de tributaire gebieden van aangrenzende platen, waardoor een juiste weergave van belastingsverdeling in de structurele analyse wordt gegarandeerd.
Werking: Selecteer de doelbalkelementen en activeer de optie "Oppervlaktebelasting dragen toestaan" om automatische belastingoverdracht van verbonden plaat/schaal elementen in te schakelen. Het systeem zal vervolgens oppervlaktebelastingen verdelen als equivalente lijnbelastingen op de ondersteunende balken volgens gevestigde structurele mechanica principes.
Balk Invoegpunt
Functie: Deze functie wordt gebruikt om de verticale offset van de analytische lijn van een balk ten opzichte van zijn fysieke zwaartepuntas te definiëren.
Doel: Om de verbindingsgeometrie van balkelementen in het structurele systeem nauwkeurig te modelleren. Door het invoegpunt aan te passen, kunnen gebruikers balken uitlijnen volgens werkelijke constructiedetails—zoals het uitlijnen van de bovenkant van een balk met een referentievlak—waardoor een juiste geometrische weergave en correcte belastingsoverdrachtpaden worden gegarandeerd.
Werking: Selecteer de doelbalkelementen en specificeer vervolgens de offsetwaarde en selecteer de referentierichting (bijv. Boven, Onder). De analytische lijn van de balk wordt verticaal geherpositioneerd ten opzichte van het sectiezwaartepunt, terwijl de fysieke dwarsdoorsnede ongewijzigd blijft.
Kipstabiliteit
Functie: De Kipstabiliteit toewijzing wordt gebruikt om de laterale opsluitingsvoorwaarden voor balkelementen te definiëren. Met deze functie kan de gebruiker de locaties en types van laterale steunen specificeren, waardoor de software de effectieve kniklengte kan berekenen volgens de ontwerpcode.
Werking: Selecteer de doelbalkelementen en definieer laterale steunvoorwaarden door steunlocaties te specificeren bij de bovenflens, onderflens of beide. Steunen kunnen worden gedefinieerd door aantal segmenten, afstanden langs de balk, of door verwijzing naar specifieke knooppuntnummers.
Eigen Gewicht
Functie: Deze functie wordt gebruikt om de opname van eigen gewicht voor geselecteerde balkelementen in de structurele analyse te regelen.
Doel: Om de automatische berekening en toepassing van zwaartekrachtbelastingen als gevolg van de eigen massa van de balk te beheren.
Werking: Selecteer de doelbalkelementen en activeer de optie "Eigen gewicht opnemen" om automatische eigen gewicht berekening in te schakelen. De software berekent de belasting op basis van de dwarsdoorsnede-eigenschappen van de balk, materiaaldichtheid en lengte, en past deze vervolgens toe als een verdeelde belasting in de zwaartekrachtrichting.
Platen
Automatische Plaat Mesh
Functie: Deze functie wordt gebruikt om een eindige elementen mesh te genereren op plaatelementen met een gespecificeerde doel elementgrootte.
Doel: Om plaatcomponenten te discretiseren in eindige elementen voor structurele analyse. De meshkwaliteit en dichtheid beïnvloeden direct de nauwkeurigheid van spanningsresultaten, vervormingsberekeningen en algehele oplossingsconvergentie in plaatbuigings- en membraangedragssimulaties.
Werking: Selecteer de doelplaatelementen en specificeer de gewenste meshgrootte. De software verdeelt de platen automatisch in eindige elementen (meestal driehoekig of vierhoekig) op basis van de gespecificeerde dimensie, waarbij juiste connectiviteit en geometrische weergave worden gegarandeerd.
//link naar assign-plate-automatic-plate-mesh afbeelding
Selecteren
Select
This tab provides comprehensive tools for selecting specific components within the structural model based on various criteria and filters. The organized filtering system allows users to quickly isolate target elements by properties, spatial relationships, or other attributes, significantly enhancing workflow productivity.
General
Algemeen
Alles Selecteren
Functie: Deze functie wordt gebruikt om alle elementen binnen het huidige model of actieve weergave te selecteren.
Werking: Voert een enkele opdracht uit die alle knopen, balken, platen, steunpunten en belastingen binnen het actieve bereik vastlegt, ongeacht type, laag of locatie.
Selectie Omkeren
Functie: Deze functie keert de huidige selectiestatus van alle elementen in het model om.
Werking: Alle momenteel geselecteerde elementen worden gedeselecteerd, en alle niet-geselecteerde elementen worden geselecteerd.
Selectie Wissen
Functie: Deze functie deselecteert alle momenteel geselecteerde elementen in het model.
Werking: Verwijdert de selectie van alle knopen, balken, platen, steunpunten en belastingen, waardoor het model terugkeert naar een staat zonder actieve selecties.
Vorige Selectie Ophalen
Functie: Deze functie herstelt de eerder actieve selectiestatus.
Werking: Roept de laatste selectie op en activeert deze opnieuw voordat de huidige werd gemaakt, waardoor gebruikers snel kunnen terugkeren naar een vorige selectieset.
Op Coördinatenbereik
Functie: Deze functie selecteert elementen op basis van hun ruimtelijke locatie binnen een door de gebruiker gedefinieerde driedimensionale begrenzingsbox.
Doel: Het isoleren van structurele componenten die binnen een specifiek gebied van het model vallen, waardoor gelokaliseerde bewerking en toewijzingsoperaties binnen een gecontroleerd geometrisch volume mogelijk worden.
Werking: Definieer het selectievolume door minimum en maximum coördinaatlimieten voor de X-, Y- en Z-assen te specificeren. Kies of elementen volledig binnen het volume moeten worden geselecteerd of die het snijden. Filter op elementtype (Knopen, Balken, Platen) om de selectie verder te verfijnen. Gebruik de actie Selecteren of Deselecteren om de huidige selectieset te wijzigen.
Alle Zwevende Knopen
Functie: Deze functie selecteert alle knopen die niet verbonden zijn met structurele elementen.
Werking: Identificeert en selecteert knopen die bestaan in het model maar niet verbonden zijn met balken, platen of andere structurele componenten.
Op Laag
Functie: Deze functie selecteert alle elementen toegewezen aan een of meer gespecificeerde lagen binnen het model.
Werking: Selecteer uit de lijst van beschikbare lagen de gewenste laag(lagen) door de corresponderende vakjes aan te vinken. De functie zal vervolgens alle knopen, balken, platen of andere elementen markeren die aan die lagen zijn toegewezen.
Knooppunten
Alle Knopen Selecteren
Functie: Deze functie selecteert alle knopen in het huidige model.
Werking: Selecteert elke knoop aanwezig in het model, ongeacht hun verbindingsstatus, steunpunten of laagtoewijzing.
Knopen Selecteren op Knoopnummer
Functie: Deze functie selecteert knopen op basis van hun unieke numerieke identificatoren binnen de modeldatabase.
Werking: Voer het gewenste knoopnummer(s) in het invoerveld in of selecteer uit de lijst. De corresponderende knopen worden onmiddellijk geselecteerd in de modelweergave. Gebruik de actie Selecteren of Deselecteren om de huidige selectieset te wijzigen.
Op Knoopsteunpunt
Functie: Deze functie selecteert knopen op basis van hun steunpunt- of vastzetcondities.
Werking: Kies uit verschillende steunpunttypes (vast, scharnier, rol, enz.) om alle knopen te selecteren die de gespecificeerde vastzetcondities hebben toegepast.
Balken
Alle Balken Selecteren
Functie: Deze functie selecteert alle balkelementen in het huidige model.
Werking: Selecteert elke balk aanwezig in het model, ongeacht hun materiaal, doorsnede-eigenschappen of laagtoewijzing.
Op Nummer
Functie: Deze functie selecteert specifieke lijnelementen (balken, kolommen, stutten) door hun unieke element identificatienummers in te voeren.
Werking: Voer lijnelement nummers in het selectieveld in of selecteer uit de lijst. Het systeem zal de corresponderende elementen in de modelweergave markeren, waardoor directe toegang tot specifieke structurele componenten mogelijk wordt. Gebruik de actie Selecteren of Deselecteren om de huidige selectieset te wijzigen.
Op Materiaal
Functie: Deze functie selecteert lijnelementen op basis van hun toegewezen materiaaleigenschappen.
Werking: Kies de gewenste materiaalnaam uit de beschikbare lijst (bijv. S 235, C20/25). Het systeem zal alle lijnelementen markeren die dat materiaal toegewezen hebben. Gebruik de actie Selecteren of Deselecteren om de huidige selectieset te wijzigen.
Op Profieldoorsnede
Functie: Deze functie selecteert balken op basis van hun dwarsdoorsnede profiel eigenschappen.
Werking: Kies uit de beschikbare profieldoorsneden om alle balken te selecteren die het gespecificeerde doorsnedetype toegewezen hebben gekregen.
Evenwijdig Aan
Functie: Deze functie selecteert balken die evenwijdig zijn aan een gespecificeerde richting of referentiebalk.
Werking: Definieer een richtingsvector of selecteer een referentiebalk om alle balken te vinden en te selecteren die evenwijdig zijn aan de gespecificeerde oriëntatie.
Verbonden met Knopen
Functie: Deze functie selecteert balken die verbonden zijn met specifieke knopen.
Werking: Selecteer een of meer knopen om alle balken te vinden en te selecteren die verbonden zijn met die knopen.
Verbonden met Balken
Functie: Deze functie selecteert balken die verbonden zijn met andere gespecificeerde balken.
Werking: Selecteer een of meer referentiebalken om alle balken te vinden en te selecteren die knopen delen met de referentiebalken.
Op Vlak
Functie: Deze functie selecteert balken die liggen op een gespecificeerd vlak.
Werking: Definieer een vlak door drie punten of een normaalvector en punt te specificeren om alle balken te selecteren die liggen op of coplanair zijn met het gespecificeerde vlak.
Alleen Trek
Functie: Deze functie selecteert balken die aangewezen zijn als alleen-trek elementen.
Werking: Identificeert en selecteert alle balken die geconfigureerd zijn om alleen trekkrachten te dragen en geen druk kunnen weerstaan.
Starre Verbinding
Functie: Deze functie selecteert balken die aangewezen zijn als starre verbindingen.
Werking: Identificeert en selecteert alle balken die geconfigureerd zijn als starre verbindingen met oneindige stijfheidseigenschappen.
Dummy
Functie: Deze functie selecteert balken die aangewezen zijn als dummy elementen.
Werking: Identificeert en selecteert alle balken die geconfigureerd zijn als dummy elementen, typisch gebruikt voor constructiedoeleinden of tijdelijke verbindingen.
Platen
Alle Platen Selecteren
Functie: Deze functie selecteert alle plaatelementen in het huidige model.
Werking: Selecteert elke plaat aanwezig in het model, ongeacht hun materiaal, dikte of laagtoewijzing.
Op Nummer
Functie: Deze functie selecteert specifieke platen op basis van hun numerieke identificatoren.
Werking: Voer individuele plaatnummers of bereiken in (bijv. 1-10, 15, 20-25) om specifieke platen te selecteren op hun toegewezen nummers.
Op Materiaal
Functie: Deze functie selecteert plaatelementen op basis van hun toegewezen materiaaleigenschappen.
Werking: Kies de gewenste materiaalnaam uit de beschikbare lijst (bijv. C30/37, S355, Hout C24). Het systeem zal alle platen markeren die dat materiaal toegewezen hebben. Gebruik de actie Selecteren of Deselecteren om de huidige selectieset te wijzigen.
Evenwijdig Aan
Functie: Deze functie selecteert platen die evenwijdig zijn aan een gespecificeerd vlak of referentieplaat.
Werking: Definieer een referentievlak of selecteer een referentieplaat om alle platen te vinden en te selecteren die evenwijdig zijn aan de gespecificeerde oriëntatie.
Belastingpaneel
Alle Belastingspanelen Selecteren
Functie: Deze functie selecteert alle belastingspaneelelementen in het huidige model.
Werking: Selecteert elk belastingspaneel aanwezig in het model, inclusief alle verdeelde belastingen, oppervlaktebelastingen en belastingspatronen toegepast op de structuur.
Instellingen & handleiding
Preferences
This section contains user preferences and settings for XFEM4U.
Menu
Menu
Projectgegevens
Voorbeeld
Toolbar:
Het dialoogvenster van afdrukvoorbeeld biedt naast de standaard functionaliteit ook veel extra's waaronder het direct aanmaken van een email met daaraan gekoppeld de berekening in PDF-formaat. Ook kun je vanuit hier een PDF-bestand genereren of een watermerk in jouw uitvoer opnemen.
Output selection
Page header
Setting whether the header should be printed
Page footer
Setting whether the footer should be printed
Table of content
Setting whether the table of content should be printed
Drawing
Setting whether a drawing should be displayed at the front page. By standard this is turned off. The drawing resembles the display at the screen.
Layers
You can show certain layers separately in the output
Views
You can select the 3d view images to be added into your output report.
Export / Import
Instellingen
Instellingen
Tabblad Instellingen & Help > Instellingen
Het dialoogvenster instellingen bestaat uit 3 tabbladen:
Alle door jouw ingestelde waarden worden opgeslagen in de registries. Wanneer het programma opnieuw wordt gestart worden alle eerder ingestelde waarden gelezen en geactiveerd.
Toepassen
Zonder dat je het dialoogvenster verlaat kun je zien welke effect de instelling heeft.
Let op!. Wanneer je de ingestelde waarden definitief wilt toepassen en bewaren moet je de knop Ok gebruiken.
Standaardwaarden
Alle waarden worden weer teruggezet naar de standaard waarden.
OK
Het dialoogvenster wordt gesloten en alle ingestelde waarden worden toegepast en opgeslagen in de registries.
Annuleer
Het dialoogvenster wordt gesloten en blijven eerdere instellingen van kracht.
Navigeren in 3D
Snap Opties
Tabblad Instellingen & Help > Instellingen > tabblad Snap instellingen
Wanneer in het grafische scherm de cursor in de buurt komt van een bekend punt en/of een rand, wordt de cursor automatisch op dit punt geplaatst. Er wordt naar dit punt gesnapped.
In veel bekende ontwerpprogramma's wordt deze functionaliteit gebruikt. Het laat u een exact punt selecteren.
Een zeer handige functionaliteit bij het tekenen of verplaatsen van een knoop en/of een balk.
Snap grootte
De amplitude in mm waarin wordt gezocht naar een bekend punt (knoop/midden van een balk/rasterlijn). De standaardwaarde is ingesteld op 150 mm. Over het algemeen volstaat deze waarde.
Snap naar knoop
Instelling of er naar het dichtstbijzijnde knooppunt moet worden gesnapped.
Snap naar middelpunt
Instelling of er naar het middelpunt van een balk moet worden gesnapped. Een rode rechthoek wordt weergegeven wanneer dit punt wordt gevonden.
Snap naar rasterlijnen/niveaus
Rasterlijnen en niveaus kunnen worden gebruikt. Hier kunt u kiezen of er naar de kruispunten moet worden gesnapped. Knopen volgen de rasterlijnen en niveaus. De knoop wordt lichtgrijs getekend en volgt deze lijnen. Rechtsonder in het scherm kunt u de knoopcoördinaten zien. U kunt een knoop grafisch plaatsen. Uiteraard kunt u ook achteraf de exacte knoopwaarden numeriek wijzigen. Wanneer u dubbelklikt op de knoop, wordt een dialoogvenster geopend. U kunt ook de knoopcoördinaten in deze tabel wijzigen. Wanneer u op de knoop klikt, ligt de focus direct op de betreffende regel in de knooptabel.
Snap naar bestaande coördinaatlijnen
Alle knopen die worden ingevoegd worden niet direct gevisualiseerd in de rasterlijnen en niveaus. Dit maakt snappen mogelijk. Dit is een zeer nuttige functionaliteit. Vaak is de geometrie van een constructie regelmatig. Meerdere knopen liggen vaak op dezelfde x- of z-coördinaat. Een constructie kan zeer gemakkelijk en snel worden ingevoerd.
Backup Bestanden
Wanneer je een project opslaat, maakt XFEM4U een backup kopie van de vorige versie van het project (dat wil zeggen, het projectbestand voor de huidige opslag). Deze backup kopie heeft de naam "backup
Referenties
Mogelijkheden en beperkingen
Mogelijkheden
-
Met XFEM4U kunnen schijven, platen, schalen, balkroosters, vlakke en ruimtelijke staafconstructies kunnen worden berekend.
-
Het programma bepaalt voor een driedimensionale staafconstructie met gekozen stijfheden, de vervormingen en krachtsverdeling onder invloed van knoop- en/of staafbelastingen of voorgeschreven verplaatsingen.
-
De krachtsverdeling wordt bepaald volgens de verplaatsingsmethode, waarbij rekening wordt gehouden met normaal- en dwarskrachtvervorming.
-
Er kan gekozen worden voor lineaire krachtsverdeling (eerste orde) of geometrisch-niet-lineaire krachtsverdeling. (tweede orde)
-
Er zijn zeer veel soorten opleggingen mogelijk. Vanzelfsprekend de bekende en standaard scharnieroplegging, roloplegging en momentvaste oplegging.
-
In XFEM4U kun je echt willekeurig jouw oplegging samenstellen. Verend in de x-richting en star opgelegd in de z-richting, of momentvast en in x-richting vrij, enz. Ook opleggingen die vrij kunnen komen kunnen worden ingevoerd. Bijv. alleen een positieve reactiekracht. Ontstaat een negatieve reactie dan wordt de ’constraint’ vrijgelaten en komt de oplegging vrij. Door gebruik te maken van een lokaal assenstelsel kun je elke willekeurige oplegging onder een willekeurige hoek plaatsen.
-
Staven kunnen 'verend' (d.w.z. met rek- en/of rotatieveren) worden 'aangesloten' aan knopen.
-
Afhankelijk van gekozen run-optie kunnen in een bepaalde belastingscombinatie per staaf extreme momenten en vervormingen, of alle karakteristieken (dwarskracht, moment, hoekverdraaiing en vervorming) worden berekend.
-
Bij een geometrisch-niet-lineaire krachtsverdeling (tweede orde) kan worden gekozen voor een spanningsberekening staal volgens Eurocode 3: EN 1993-1-1, een houtberekening volgens Eurocode 5: EN 1995-1-1 en een betonberekening volgens Eurocode 2: EN 1992-1-1
Beperkingen
Er zijn feitelijk geen beperkingen. Voor het rekenen geldt dat vrijwel alle geheugen dynamisch wordt gealloceerd. Dus (vrijwel) geen keiharde beperkingen (array-dimensies). Behalve dan jouw computer. Echter de grootte van de stijfheidsmatrix en dan met name de “bandbreedte” bepalen wel de limiet. Hoe groot die bandbreedte wordt hangt ook af van het model zelf. Is het een model waarbij het eind vastzit aan het begin, dan kan de bandbreedte groot zijn.
Ontwerp Opstelling
Het programma kent drie rechtsdraaiend assenstelsels :
Hoofdcoördinatenstelsel
De ligging van dit globale assenstelsel is willekeurig. Het XY-vlak valt samen met het vlak van het raamwerk. Dit assenstelsel wordt gebruikt voor het vastleggen van knoopcoördinaten, knoopbeperkingen en knooppuntsbelastingen. Berekende knooppuntsvervormingen en oplegreacties worden ten opzichte van dit assenstelsel weergegeven.
Staafcoördinatenstelsel
De oorsprong van dit assenstelsel ligt altijd in de beginknoop van betreffende staaf. Het XY-vlak valt samen met het vlak van het raamwerk. De X-as valt samen met de staafas.
Knoopcoördinatenstelsel
Er kan een lokaal (knoop-)assenstelsel worden opgegeven. De oorsprong ligt in de betreffende knoop. De richting van de X-as wordt bepaald door vanuit de knoop relatief een dx en dz op te geven. (zie bovenstaande figuur). Lokale assenstelsels kunnen worden gebruikt om knoopbeperkingen (opleggingen of ‘restrains’) , knoopbelastingen en/of knoopverplaatsingen in een willekeurige richting op te geven.
De in- en uitvoergegevens worden ten opzichte van de hierboven beschreven assenstelsels weergegeven.
-
Een kracht in de richting van de positieve X- of Z-as wordt als positief beschouwd.
-
Een moment draaiend van de positieve X-as naar de positieve Z-as (volgens kurkentrekker-regel) is positief.
-
Een moment tegengesteld aan de 'klokrichting' is positief.
Achtergrond
Knik
De staaltoetsingen worden in XFEM4U gebaseerd op een geometrisch niet-lineaire krachtsverdeling (2de orde berekening) waarbij ook imperfecties (initiële scheefstanden) automatisch in rekening worden gebracht. Dit is een nauwkeurige rekenwijze en is toepasbaar voor elke (portaal) constructie. Ongesteunde en gesteunde raamwerken.
Of de constructie ‘gevoelig’ is voor 2de orde effecten volgt rechtstreeks uit de krachtsverdeling. Er hoeft niet meer te worden gerekend met foutgevoelige kniklengtes. De toetsing op (mechanica) knikstabiliteit wordt impliciet in de krachtsverdeling meegenomen.
Hoe verloopt de staalspanningtoetsing volgens Eurocode?
Toelichting:
Volgens Eurocode NEN EN 1993-1-1 art. 5.2.2 (7) a) hoef je geen individuele stabiliteitstoetsing te doen wanneer je alle tweede-orde-effecten (dus ook kip?) in rekening hebt gebracht en gerekend hebt met relevante staafimperfecties. (Algemene initiële scheefstanden en relatief initiële vooruitbuigingen). In XFEM4U wordt wel rekening gehouden met de algemene initiële scheefstanden volgens art. 5.3.2 (3) a). Er wordt echter geen rekening gehouden met relatief initiële vooruitbuigingen volgens art. 5.3.2 (3) b).
Dat betekent dat de individuele stabiliteit van de elementen moet worden getoetst volgens 6.3 waarbij de kniklengte gelijk mag worden gesteld aan de systeemlengte. E.e.a. volgens art. 5.2.2 (7) b). Door toepassing van een geometrisch niet lineaire krachtsverdeling zijn de eindmomenten en krachten natuurlijk inclusief algemene tweede-orde-effecten.
Deze aanpak heeft veel voordelen:
-
Er hoeft niet meer te worden gerekend met (soms zeer dubieuze) kniklengten. Kniklengten worden niet in alle gevallen goed berekend en zijn zeker niet belastingonafhankelijk.
-
Er hoeft geen keuze gemaakt te worden voor het type raamwerk, geschoord of ongeschoord. Wanneer het raamwerk gevoelig is voor 2de orde volgt dat direct uit de krachtsverdeling.
-
Door het raamwerk initieel scheef te zetten verloopt ook bij een symmetrische constructie en symmetrische belasting, het rekenproces (de iteratie) goed.
-
Aanpendelende belasting kan eenvoudig in rekening worden gebracht.
-
In de stabiliteitstoetsing volgens 6.3.3 wordt ook de kipstabiliteit meegenomen.
Taps verlopende staven
Taps verlopend profiel
Je kunt eventueel een taps verlopend profiel invoeren. Het tabblad "Profiel eind" wordt geactiveerd. Hier kun je het 2de profiel aan het einde van de staaf invoeren. Let op! De basisvorm van het profiel (H-, U-, L-vorm, enz.) moet wel overeenkomen met die van het profiel aan het begin van de staaf.
Krachtsverdeling
Voor de mechanicaberekening wordt de staaf automatisch opgedeeld in een aantal staafdelen met een lengte dat overeenkomt met de gemiddelde profielhoogte. De profielgrootheden zoals traagheidsmoment worden in het midden van elk staafdeel berekend. Per staafdeel wordt gerekend met een constant traagheidsmoment. Doordat de staafdelen vrij kort zijn blijkt deze aanpak voldoende nauwkeurig.
Spanningstoetsing
Voor de spanningscontrole wordt per doorsnede (per x-afstand) de profielgrootheden berekend. Deze berekening is dus exact.
Earthquake
In XFEM4U it is possible to check the structure for earthquakes. Currently this is only provided for the Netherlands.
-
The calculation is based on NEN-NPR 9998+c1:2020.
-
The earthquake parameters that must be entered can be determined with the NEN NPR 9998 web tool.
-
Based on these earthquake parameters, the horizontal elastic response spectrum and the design spectrum are determined.
-
For all entered load cases, 2 seismic load cases are automatically generated in x and y direction respectively.
-
Based on the above design spectrum and the natural frequency in x and y direction respectively, all seismic loads in x and y direction are automatically generated.
-
All generated seismic loads are naturally printed in the output including the method by which they were calculated. These loads can also be displayed graphically.
-
The required load combinations for earthquakes are automatically generated.
Natural frequency in x and y direction
The natural frequencies are determined using the Rayleigh method. For the permanent load case, 2 additional load cases are automatically generated. The permanent loads are applied horizontally, based on which the natural frequencies are calculated according to the Rayleigh method. This calculation is also printed in the output.
Buckling - Compatibility Torsion
What is compatibility torsion?
Often torsion contributes little to the force distribution. It is then logical to set the torsional stiffness equal to zero. However, it may be that an element contributes little to the force distribution but must undergo the same deformations as the structure. Torsion that occurs in this process is called compatibility torsion. This can result in a considerable torsional moment in the element, which is only correctly calculated if a realistic torsional stiffness is used.
Reinforced concrete
Reinforced concrete beams without prestressing lose much of their torsional stiffness when the concrete cracks. In some cases, the cracked stiffness can be only 18% of the uncracked stiffness.
Concrete beam grids
If a beam grid is calculated with uncracked torsional stiffness, part of the load will be carried by torsional moments and part by bending moments. However, if the cracked torsional stiffness is used, only small torsional moments will occur and almost all load will be carried by bending moments. In the latter case, we must apply more longitudinal reinforcement but can suffice with much fewer stirrups.
Veelgestelde Vragen (FAQ)
Algemene Vragen
Wat is XFEM4U?
XFEM4U is een structurele analysesoftware ontworpen voor eindige elementen analyse van balken, platen en complexe constructies. Het biedt uitgebreide tools voor modellering, analyse en ontwerpverificatie volgens verschillende bouwcodes waaronder Eurocode.
Hoe kan ik mijn analysecredits upgraden?
Als uw analysecredits te laag worden, wordt u automatisch op de hoogte gesteld. Wanneer u online betaalt, wordt uw accountsaldo onmiddellijk aangevuld. U ontvangt uw factuur via e-mail. Zie ons kenniscentrum voor een handleiding over hoe u uw accountsaldo kunt verhogen.
Wat gebeurt er als ik de software niet sluit maar ondertussen andere programma's gebruik?
Als de software langer dan 1 uur niet wordt gebruikt, worden de berekeningscredits niet afgeschreven. U betaalt alleen voor daadwerkelijk gebruik.
Hoe wordt de gebruikstijd berekend?
U betaalt per minuut - dat wil zeggen, in real time. Het afschrijven van het accountsaldo vindt plaats aan het begin van elk uur. Wanneer de applicatie wordt gesloten, worden de resterende ongebruikte minuten bijgehouden. Deze resterende minuten worden afgetrokken de volgende keer dat het programma wordt gestart. U betaalt dus per minuut dat u de applicatie gebruikt.
