Eurocode

EN 1993-2-1

Specifiek en alleen voor de bepaling brandwerendheid van staalprofielen volgens Eurocode 3: EN 1993-2-1 kunnen gegevens worden ingevoerd.

XFEM4U berekent voor iedere staaf iteratief de kritische staaltemperatuur en bepaalt vervolgens de brandwerendheid volgens de geldende normen. Je kunt zowel onbeklede als brandwerend beklede staalprofielen toetsen. Voor de bekleding kies je eenvoudig uit profielvolgende of kokervormige systemen. Daarnaast is een uitgebreide bibliotheek opgenomen met de meest toegepaste brandwerende materialen en verschillende laagdikten.

Tijdens een brand warmt een staalprofiel steeds verder op. Naarmate de temperatuur stijgt, nemen zowel de vloeigrens als de elasticiteitsmodulus af. Daardoor verandert het draagvermogen voortdurend.

XFEM4U berekent dit proces volledig iteratief. Voor iedere staaf wordt de temperatuurontwikkeling in de tijd bepaald, waarna automatisch wordt vastgesteld wanneer het profiel zijn draagvermogen verliest. Dit tijdstip – uitgedrukt in minuten vanaf het ontstaan van de brand – is de brandwerendheid van de staaf. Deze complete berekening wordt razendsnel uitgevoerd, ook voor grote constructies.

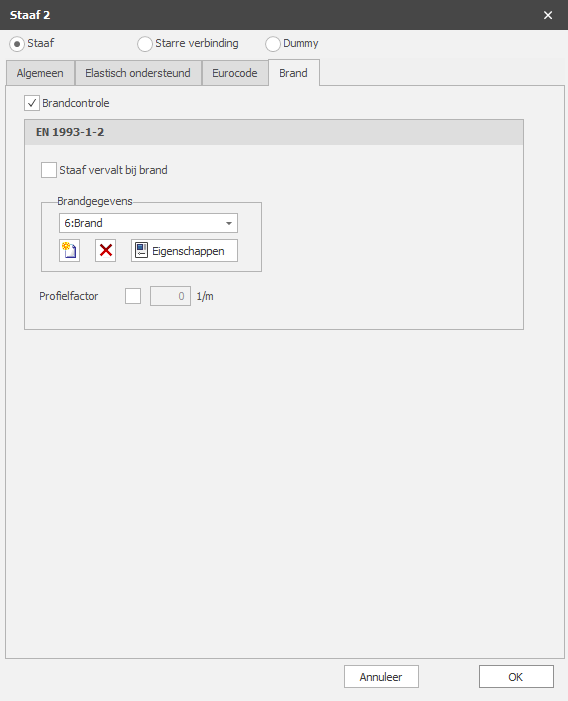

Brandcontrole

Instelling of een staaf getoetst moet worden op brandwerendheid. Lang niet alle staven hebben een brandwerendheideis.

Staaf vervalt bij brand

Niet iedere staaf hoeft in een brandsituatie behouden te blijven. Daarom kun je eenvoudig aangeven welke staven bij brand mogen bezwijken. Zo kun je realistische brandscenario's doorrekenen en de robuustheid van de constructie beoordelen.

Brandgegevens

De eis van brandwerendheid, de wijze van verhitting en of het profiel onbekleed of brandwerend bekleed is kun je een keer invoeren en bij verschillende staven meerdere keren gebruiken. Hier wordt dus gerefereerd aan die ingevoerde brandgegevens. Zie Brandgegevens

Profielfactor

De profielfactor van het profiel wordt automatisch bepaald maar kan ook hier zelf worden ingevoerd.
